多接口旋钮式空气压力调节阀体结构

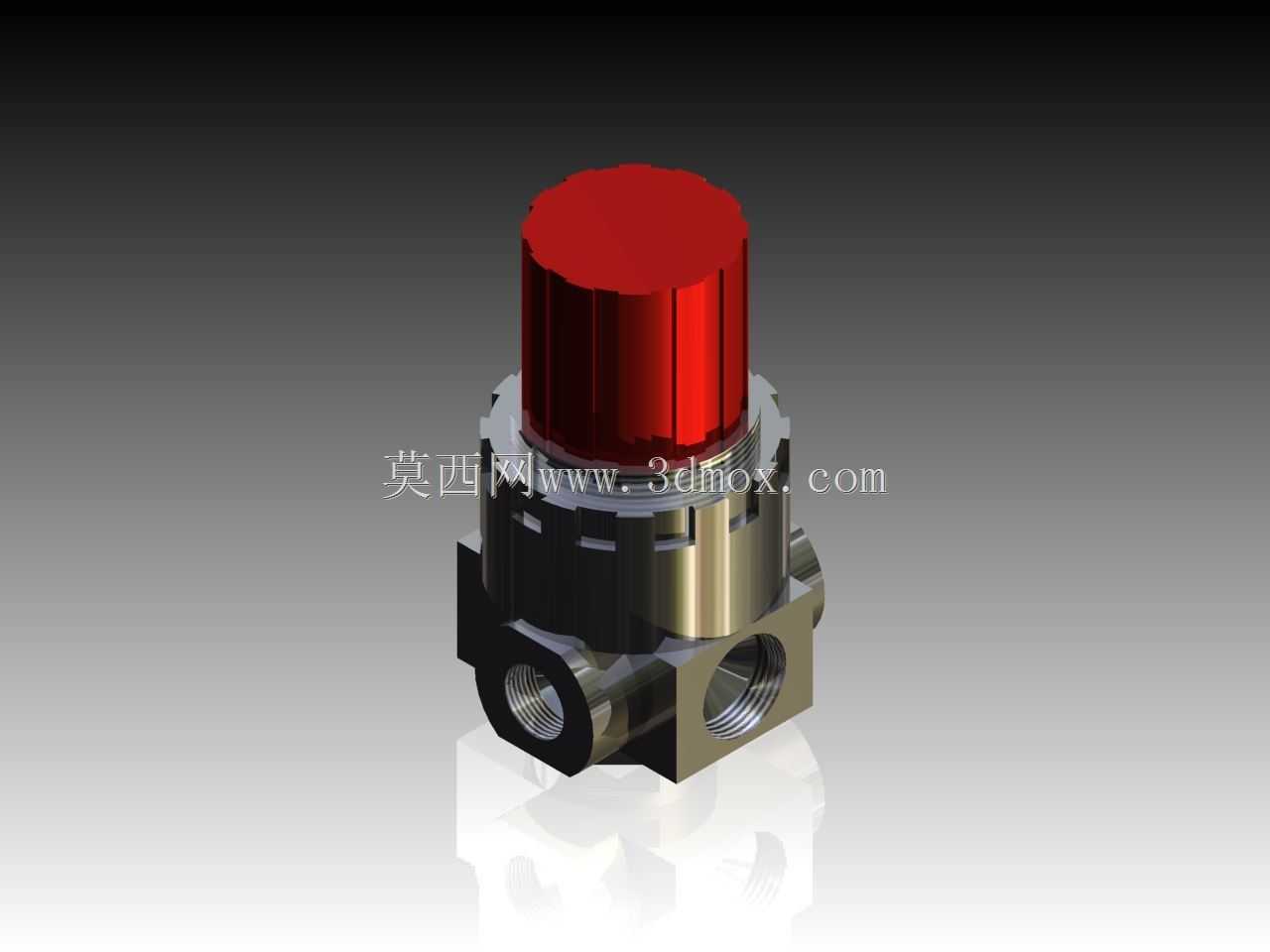

在工业气动控制系统、小型气源处理单元、民用燃气输配支路、实验台气路搭建等场景中，这类带顶部调节旋钮的多接口空气调节部件是气路压力稳定输出的核心元件，区别于大通径的工业调压阀，该款结构更紧凑，适配小流量气路的压力调控需求，常见于小型自动化设备的末端气路、实验室分析仪器的气源输入段、家用暖通系统的支路调压位置，承担着将上游输入的波动气压调整为下游设备所需稳定工作压力的作用，避免气压过高冲击下游精密元件，也能防止气压不足导致执行机构动作不到位。从结构设计来看，顶部的红色滚花旋钮是压力调节的操作端，滚花纹理的设计是为了增大手动操作时的摩擦力，无需额外工具即可完成压力设定的微调，旋钮下方的金属压盖通过螺纹与阀体主体连接，既可以对内部的调压弹簧形成轴向限位，也能在旋钮旋转时将圆周运动转化为弹簧的轴向压缩量变化，通过改变弹簧预紧力来设定输出压力的阈值，当输出侧压力超过设定值时，内部膜片组件会克服弹簧力抬升，带动阀杆动作关闭进气通路，多余的气体从溢流孔排出，当输出压力低于设定值时，弹簧推动膜片下移打开进气阀，补充气体维持压力稳定。阀体主体采用多通接口布局，三个内螺纹接口分别对应进气端、出气端与压力表安装端，接口采用标准管螺纹设计，能够直接与同规格的气动软管接头、金属管路硬连接，无需额外转接件，接口的同轴度在建模时做了严格约束，保证安装后管路不会产生额外的装配应力，避免长期使用后接口处出现密封失效漏气的问题。阀体下部的六角结构是专门为安装紧固设计的受力位，在管路装配时可以用普通开口扳手卡在该位置施加扭矩，不会损伤阀体的其他功能面，相比光滑圆柱阀体，这种结构能大幅降低现场安装的操作难度，也能避免安装时扭矩过大导致阀体变形。从安装边界来看，该阀体的径向最大尺寸集中在下部六角结构位置，轴向总高度从阀体底部安装面到旋钮顶端的尺寸适配小型设备的内部安装空间，不需要预留过大的操作空间，顶部旋钮的操作高度只需要预留出手指旋转的空间即可，不需要额外的工具操作空间，适合在密集排布的气路安装板上布置。建模过程中对内部的流道做了等径优化，避免流道突变产生的气流噪音与压力损失，阀体的金属外观部分做了不同的表面处理区分，下部的机加工面保留金属切削纹理，上部的压盖做了镀镍防锈处理，顶部旋钮采用醒目的红色工程塑料材质，既可以在密集的气路元件中快速识别调节位置，工程塑料的材质也能避免长期操作后表面出现锈蚀导致旋钮卡滞。在实际选型应用中，这类调节阀需要匹配上下游的管路通径，同时要确认上游输入压力的上限不超过阀体的额定承压范围，安装时要注意气流方向与阀体上的标识一致，反向安装会导致调压功能失效，甚至出现内部膜片损坏的问题，日常维护时只需要定期清理接口处的杂物，检查密封件的老化情况即可，不需要对内部结构做频繁拆解。该结构的三维建模完整还原了所有装配细节，包括内部弹簧的装配位置、膜片的安装间隙、阀杆的运动行程，能够直接用于气路系统的装配干涉检查，也可以作为同类小流量调压阀结构优化的参考模型，在做设备气路布局时，可以直接调取该模型完成安装板的孔位设计、管路走向排布，提前验证安装空间是否充足，避免实际装配时出现元件干涉、操作空间不足的问题。
