每小时350吨处理量回转式空气阀结构设计

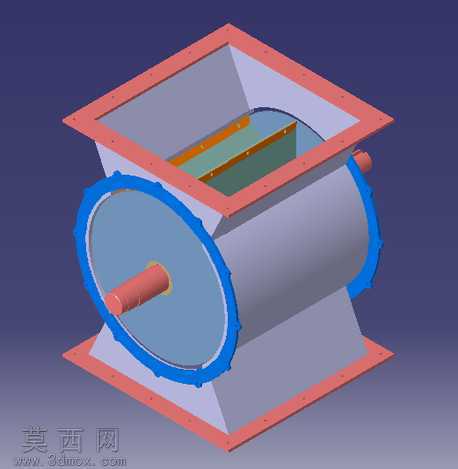

本作品为回转式空气阀三维建模设计，采用主流三维机械设计软件完成全参数化建模，整体结构围绕每小时350吨的物料通风输送工况需求展开设计，建模过程严格遵循机械设计公差规范，所有零部件尺寸均经过工况适配校验。模型整体采用上下方形法兰接口搭配中部圆柱形阀体的结构布局，上下法兰端面预留均匀分布的螺栓安装孔位，可直接与方形通风管道、料仓接口完成对接，法兰边缘做倒角工艺处理，避免安装过程中的锐边磕碰问题。中部圆柱形阀体为核心承压腔体，两侧设置圆形端盖结构，端盖通过周向均匀排布的螺栓与阀体主体紧固连接，端盖中心预留轴孔用于穿装回转主轴，轴孔位置设计有密封结构安装位，可适配填料密封或机械密封组件，避免运行过程中出现漏风、漏料问题。阀体内置回转式阀芯结构，阀芯采用多格叶片式布局，叶片沿主轴周向均匀分布，叶片边缘与阀体内壁保留极小的装配间隙，既保证阀芯回转过程无卡滞，又能实现上下腔室的有效锁气隔断，满足气力输送系统中的锁风喂料需求。主轴两端伸出端盖外侧，可外接驱动电机、减速机等动力组件，带动阀芯匀速回转，实现物料的连续均匀输送与气流隔断。渲染阶段针对不同部件赋予差异化材质：阀体、端盖、法兰部件采用碳钢材质，表面做哑光防锈漆质感处理，还原工业设备的真实涂装效果；回转主轴采用调质合金钢材质，表面呈现金属切削后的亮面金属质感；密封件位置采用橡胶材质，呈现哑光黑色弹性材质特征。设计过程中重点考量了设备的安装便捷性与维护性，端盖采用可拆卸式螺栓连接结构，可在不拆卸上下法兰连接管道的前提下，拆开端盖完成阀芯的检修、叶片间隙调整与易损件更换作业；上下方形法兰的接口尺寸适配常规工业通风、除尘、气力输送系统的管道规格，无需额外制作变径接头即可完成安装。整体结构无冗余设计，所有加强筋、安装支座均设置在阀体底部与法兰衔接位置，既保证整体结构刚性，避免运行过程中阀体受风压、物料冲击产生形变，又尽可能控制设备整体重量，降低安装负载与制造成本。阀芯叶片的角度与容积经过精准计算，匹配每小时350吨的处理量需求，在额定转速下可实现稳定的物料通过量与锁气效果，避免上下腔室串风影响系统运行效率。
