法兰式蝶阀三维结构设计模型

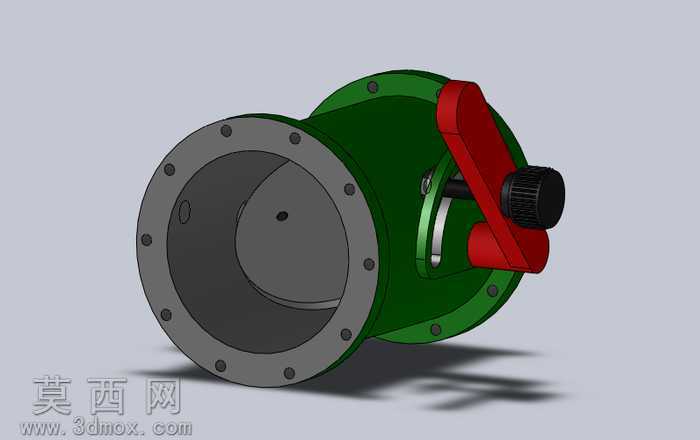

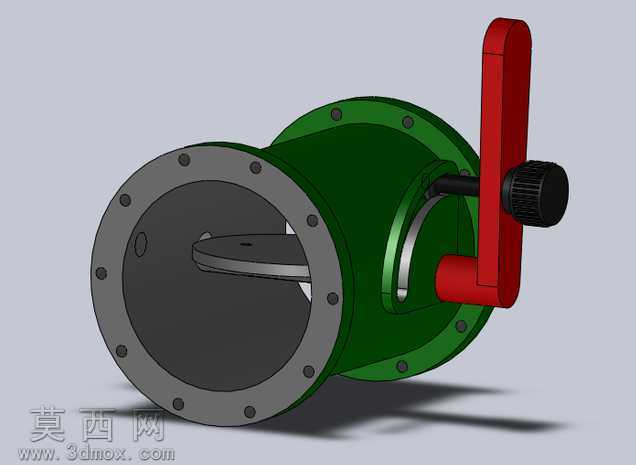

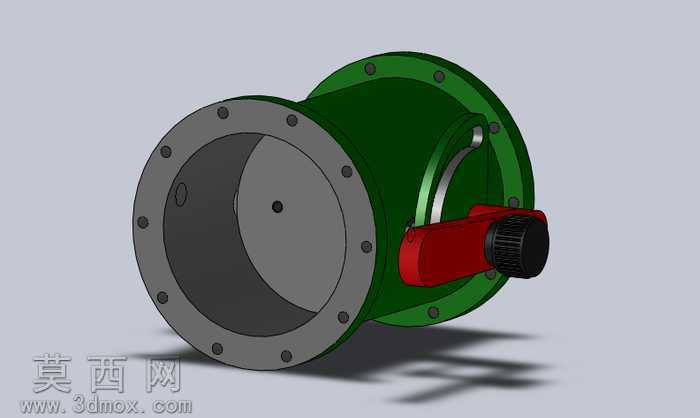

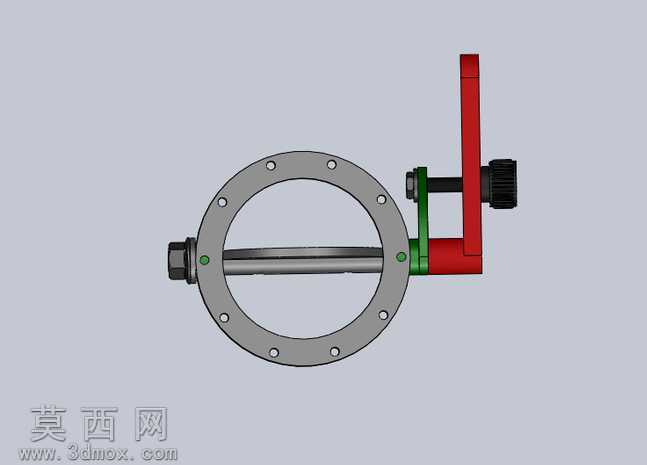

本模型为法兰式蝶阀的三维结构设计成果，采用SolidWorks完成全参数化建模，整体结构还原度高，各零部件配合关系清晰完整。建模过程中首先搭建整体装配基准，以阀体两端法兰的同轴度为核心基准，依次完成阀体、蝶板、阀杆、驱动手柄、密封组件、紧固件等所有零件的独立建模，再按照实际装配逻辑完成配合约束，确保各运动部件可实现真实的启闭动作模拟。材质渲染方面，阀体主体采用深绿色涂装金属材质，还原工业阀门的铸钢外表面喷涂效果，法兰端面采用灰色铸铁哑光材质，还原法兰密封面的机加工金属质感，驱动手柄部分采用红色工程塑料与黑色防滑橡胶组合材质，金属部件添加了符合工业场景的环境反射与细微磨砂质感，橡胶部件添加了柔化漫反射效果，整体渲染光影自然，各部件材质区分清晰，可直观呈现产品的外观质感。结构设计上，该蝶阀采用双法兰连接结构，法兰端面均匀分布螺栓安装孔，可直接与管道法兰配对安装，阀体内腔为直通式流道，蝶板采用圆盘式密封结构，阀杆侧置连接外部驱动手柄，手柄处设置档位定位结构，可实现阀门开度的调节与锁止，密封结构贴合蝶板外缘，确保闭合状态下的密封性能，所有螺栓孔、安装位、运动间隙均参照通用工业蝶阀的设计规范设定，无结构干涉问题。设计思路围绕工业管道截断类阀门的实际使用需求展开，兼顾结构合理性与装配工艺性，既还原了实体阀门的核心功能结构，也通过合理的细节简化保证模型的可用性，可用于阀门结构教学、产品方案展示、管道系统装配模拟等场景，模型附带STL格式文件可直接用于3D打印验证，也可导入其他三维软件进行二次修改与工程图导出。
