带尾翼双门运动跑车拼装结构设计

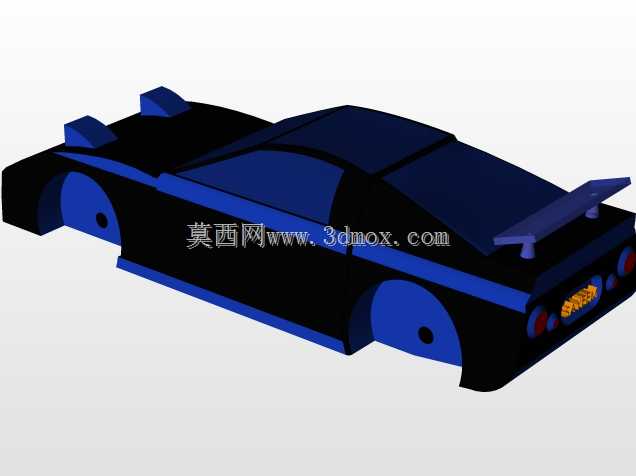

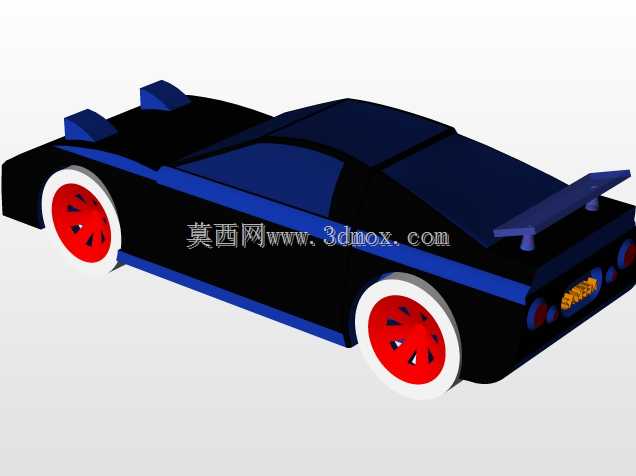

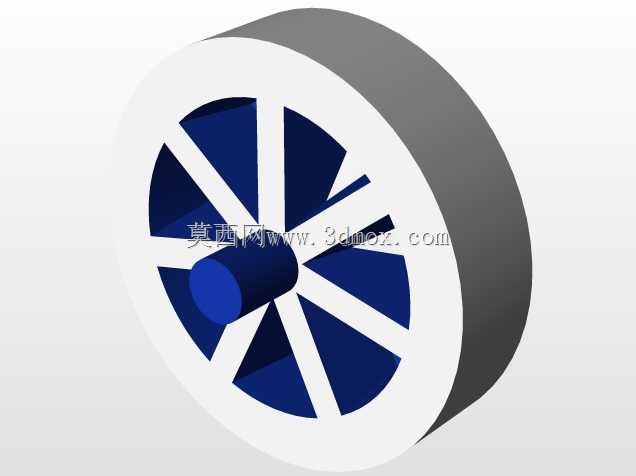

　　本次设计的双门运动跑车拼装结构，主要面向青少年科创教学、手工拼装教具以及桌面摆件场景使用，可作为机械结构认知课程的实操载体，帮助学习者理解车辆基础构造、轮系传动逻辑以及外观曲面的拼接逻辑，也可作为文创类拼装产品的结构原型使用。从功能特性来看，该结构采用分件拼接设计，车身主体分为车顶、侧围、前舱、尾翼四个独立拼接模块，无需额外粘接即可通过卡扣结构完成组装，降低拼装门槛的同时，也方便拆解后观察内部的轮轴安装位。车轮部分采用独立分件设计，轮辋做了辐条式镂空处理，中心预留轮轴安装孔，装配后车轮可顺畅转动，模拟真实车辆的行进状态，车头位置预留了车灯安装位，可搭配对应色块零件完成车灯区域的拼装，还原运动跑车的前脸识别特征。

　　设计过程中优先考虑拼装的容错性，所有拼接卡扣均做了0.2mm的导向倒角，避免拼装时出现卡滞或者零件断裂的问题，车身曲面采用多段直面拼接模拟流线型造型，既降低了零件的加工难度，也能在拼装完成后呈现出接近真实跑车的溜背造型效果。尾翼部分采用独立插接结构，安装位设置在车尾顶部，插接深度为5mm，装配后尾翼与车身保持15度的上翘角度，还原运动跑车的空气动力学套件特征，同时该插接结构可反复拆卸，方便使用者根据需求调整尾翼安装状态。从安装边界尺寸来看，拼装完成后整车长度控制在120mm区间，宽度控制在45mm区间，高度控制在35mm区间，整体尺寸适配常规桌面摆放需求，轮距设置为38mm，轴距设置为70mm，车轮直径为18mm，

　　轮轴采用直径2mm的圆轴结构，轴孔配合间隙控制在0.1mm，保证车轮转动时无明显旷量。车身侧围做了内嵌式腰线设计，腰线高度距离车身底部12mm，既增强了车身的层次感，也作为侧围零件与车顶、底盘零件的拼接定位基准，拼装时可通过腰线对齐各模块的拼接缝，降低拼装对位难度。前舱部分做了横向格栅造型，格栅条间距为2mm，通过凹凸结构直接成型在零件表面，无需额外粘贴装饰件，保证拼装完成后的外观整体性。在结构强度设计上，所有零件的壁厚均控制在1.5mm，卡扣位置的壁厚加厚至2mm，避免反复拆装过程中出现卡扣断裂的问题，车轮与轮轴的配合位置做了减摩处理，轮孔内壁做光滑圆弧过渡，减少转动时的摩擦阻力，保证车轮转动顺畅。该结构在实际应用中，

　　既可以作为3D打印的拼装教具使用，也可以作为纸质拼装模型、注塑拼装玩具的结构原型，适配多种加工工艺的生产需求，针对教学场景使用时，可搭配对应组装步骤说明，帮助学习者理解车辆从分件到总装的完整流程，认知车身各部分的功能分区，理解轮系转动的基础原理，相比一体式的模型结构，这种分件拼装的设计更具实操性，能让使用者在组装过程中直观了解车辆的构造逻辑。针对桌面摆件场景使用时，该结构的外观还原度足够，拼装完成后无需额外处理即可作为展示件使用，尾翼、溜背造型、辐条车轮这些运动跑车的典型特征都有体现，具备足够的识别度。设计过程中没有采用复杂的曲面结构，所有零件均为规则几何面拼接而成，不管是采用FDM3D打印、激光切割加工还是注塑生产，都能以较低的成本完成零件制造，适配小批量定制以及大批量生产的不同需求。轮轴部分采用通用的圆轴结构，可直接选用标准直径的金属棒或者塑料棒作为轴件，无需定制特殊规格的轴类零件，进一步降低整体的制作成本。车身各模块的拼接缝均设置在外观的棱线位置，拼装完成后拼接缝与车身棱线重合，不会破坏外观的整体流畅性，提升成品的视觉效果。
