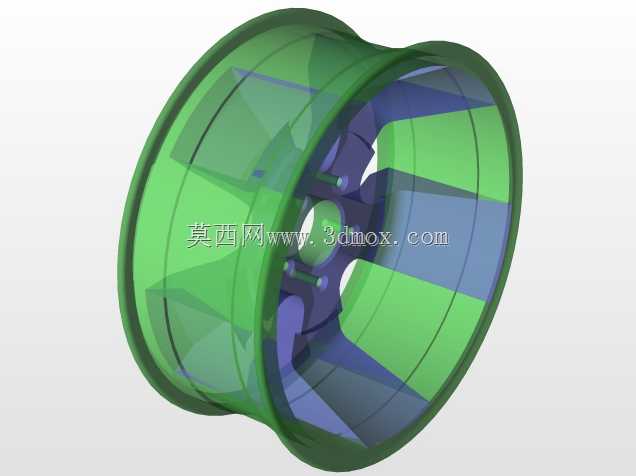

乘用车轻量化铝合金轮毂结构设计

本次呈现的合金车轮结构，主要面向民用乘用车的行走系统配套场景，作为车辆承载与动力传递的核心旋转部件，其结构合理性直接关系到行驶过程的操稳表现、NVH特性与安全冗余。从实际装车工况来看，该部件需要同时承受垂直方向的整车载荷传递、加减速过程的扭矩输入、转向工况下的横向侧向力，以及经过颠簸路面时的瞬时冲击载荷，因此在结构设计阶段就需要对各部位的受力路径做明确规划。

设计过程中首先明确了轮辋部分的安装边界，轮辋的胎圈座角度、凸缘宽度完全匹配常规民用子午线轮胎的装配尺寸，轮缘的圆角过渡做了加厚处理，避免轮胎拆装过程中出现应力集中导致的边缘开裂，同时轮辋的气门嘴安装位预留了标准孔径，位置避开轮辐的受力筋条，不会对整体结构强度造成削弱。轮辐部分采用了多辐条的分块式布局，辐条的截面从轮毂中心的安装盘位置向外缘轮辋位置做渐变式厚度变化，靠近安装盘的位置厚度更大，用来承接螺栓预紧力与轴头传递的载荷，向轮辋延伸的过程中逐步减薄，在保证辐条刚性的前提下尽可能降低旋转件的转动惯量，提升车辆加速与制动的响应效率。

中心安装面的位置预留了与车轴轴头配合的中心孔，孔位公差按照过渡配合的要求设计，周围均匀分布的螺栓孔位置度严格控制，保证装车时车轮的动平衡初始精度，安装面的平面度做了严格要求，避免螺栓锁紧后出现车轮偏摆的问题。轮辐与轮辋的连接位置采用了大圆弧过渡，避免直角结构带来的应力集中，在承受冲击载荷时可以让应力沿着圆弧面均匀分散，不会在连接位置出现应力突变导致的疲劳裂纹。

从材料应用的角度，该结构适配低压铸造的铝合金成型工艺，整体壁厚均匀性控制在合理区间，避免铸造过程中出现缩孔、缩松等内部缺陷，非受力面的位置做了局部减薄处理，进一步降低整体重量，实现轻量化设计目标，相比同尺寸的钢制车轮，重量可以降低三成左右，有效降低簧下质量，提升悬挂系统的响应速度。在结构验证的逻辑上，该设计需要同时满足径向疲劳试验、弯曲疲劳试验与13度冲击试验的性能要求，轮辐的筋条走向完全贴合载荷传递路径，没有多余的冗余结构，也不存在受力薄弱的缺口位置。

实际装车使用中，该结构的车轮除了承载基础的行走功能，辐条之间的镂空间隙可以为制动系统提供足够的通风空间，车辆连续制动时产生的热量可以通过镂空位置快速散出，避免制动系统出现热衰退的问题，同时镂空结构也可以降低行驶过程中的风阻，优化车辆的高速行驶稳定性。轮辋的内部轮廓设计充分考虑了轮胎拆装的便利性，胎圈座的光滑度要求较高，不会出现刮伤轮胎胎圈的问题，保证轮胎装配后的气密性。需要注意的是，该结构的安装螺栓孔周边做了局部加厚处理，用来承受螺栓锁紧时的压紧力，避免长期使用后螺栓孔周边出现压溃变形，中心孔的倒角设计也方便装车时的对位操作，降低装配难度。
