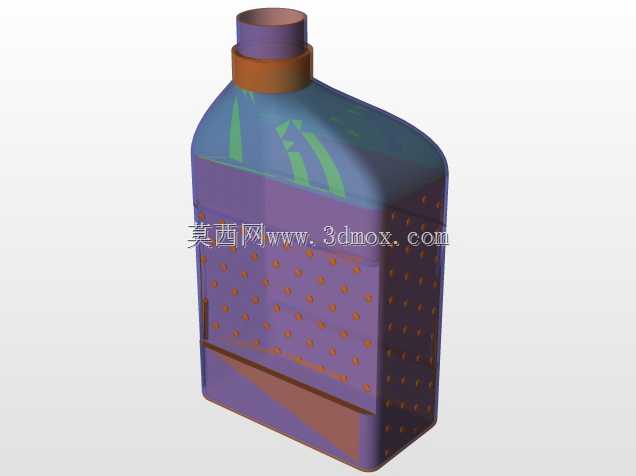

带防滑握持结构的塑料机油壶三维结构

　　日常设备维保场景中，这类手持塑料油壶是加注润滑油、小型设备液压油、缝纫机油等低粘度油品的核心盛装器具，常见于机加工车间工位工具架、汽修门店维保工具箱、家用五金工具套装、工业设备日常巡检维保包内，区别于大容量工业储油桶，这类小容量油壶的核心作用是实现精准小剂量加注，避免大容器倒油时的流量不可控、油品泼洒浪费问题，同时适配狭小空间的注油口操作，比如给机床导轨油杯加注、给小型电机轴承注油点补油、给自行车链条上油、给家用门锁合页润滑等场景都能见到这类结构的油壶。

　　从结构设计逻辑来看，这个油壶的整体轮廓采用扁平方正带圆弧过渡的造型，首先是考虑握持稳定性，壶身正面的点状凹凸结构不是装饰性设计，是专门做的防滑握持纹理，当手上沾有机油、水渍时，平面塑料壶身很容易打滑脱手，这些均匀分布的点状凸起能增加手掌与壶身接触面的静摩擦系数，即使戴薄款丁腈维保手套操作也能稳稳握持，不会出现倒油时壶身滑落的问题。壶身上部的绿色标识区域是预留的标签粘贴位，做了微凹的平面处理，避免粘贴的油品标签在日常摆放、拿取过程中被摩擦刮花，方便使用者快速识别壶内盛装的油品类型，避免错加不同标号润滑油造成设备损伤。

　　壶颈位置的环形凸起结构是双重功能设计，一方面是作为壶盖的旋合限位结构，配合带内螺纹的壶盖实现密封，防止壶身倾倒时油品渗漏，另一方面这个凸起可以作为加注时的流量感知参照，当倾斜壶身倒油时，油品从壶口流出的速度可以通过手腕调整倾斜角度控制，这个环形凸起刚好卡在食指与中指的指缝位置，握持时手指可以抵住这个位置发力，长时间加注操作也不会出现手腕酸痛的问题。壶身底部的斜向加厚筋条是针对塑料容器跌落强度做的优化，日常使用中油壶难免从工位台、工具箱上滑落，底部的加厚结构可以分散跌落时的冲击应力，避免壶底开裂漏油，同时底部的平整支撑面可以保证油壶直立摆放时的稳定性，不会因为地面轻微不平就倾倒。

　　从尺寸边界来看，这类油壶的常规容量多为1L装，整体高度控制在220mm左右，壶身宽度控制在120mm，厚度控制在60mm，这个尺寸刚好适配成年男性的手掌握持跨度，握持时大拇指可以搭在壶身正面的防滑纹理区，其余四指环绕壶身背面，单手握持的施力角度刚好匹配手腕自然倾斜的角度，不需要刻意扭转手腕就能完成倒油操作。壶口的内径设计为20mm左右，既可以保证倒油时油品流出顺畅，不会因为壶口过小出现油品断流、喷溅的问题，也不会因为壶口过大导致流量失控，加注小尺寸注油口时可以搭配延长塑料油嘴使用，壶颈的外径尺寸刚好匹配通用型塑料延长油嘴的卡接尺寸，不需要额外改装就能拓展使用场景。

　　设计过程中还要考虑塑料吹塑成型的工艺特性，整个壶身的壁厚控制在1.2mm到1.5mm之间，既可以保证壶身的结构强度，盛装油品后不会出现鼓胀变形，也能控制材料成本，同时所有的转角位置都做了R3以上的圆弧过渡，避免吹塑成型时出现应力集中导致的转角开裂问题，壶身的防滑点状凸起高度控制在0.8mm，不会因为凸起过高导致吹塑时局部壁厚过薄，也不会因为凸起太低起不到防滑效果。壶身的色彩分区是通过吹塑时的色母共挤实现的，不需要后续二次印刷，提升了标识区域的耐磨性能，即使长期接触油品、清洗剂也不会出现标识脱落的问题。

　　实际使用场景中，这类油壶除了盛装油品，很多维保人员也会用它盛装煤油、柴油作为零部件清洗的临时容器，所以设计时也考虑了耐溶剂腐蚀的特性，选用的HDPE材质可以耐受常见的矿物油、有机溶剂，不会出现材质溶胀、开裂的问题，壶盖的密封结构采用内侧加密封箔片的设计，即使壶身倒置也不会出现渗漏，放在工具箱内携带时不会污染其他工具。壶身的扁平造型也方便在工具箱的缝隙内存放，不会像圆形壶身那样占用过多的储物空间，多个同类型油壶并排摆放时也能贴合紧密，提升储物空间的利用率。
