卡西欧Fx3650P科学函数计算器结构设计

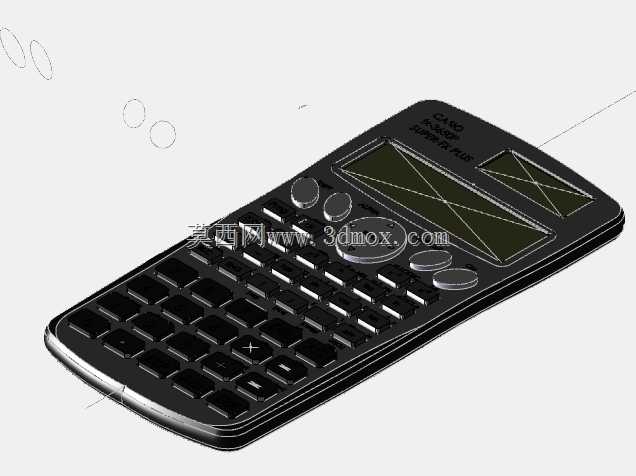

在工程现场测算、职业技能考试、实验室数据核算这类场景里，手持科学计算器始终是无法被完全替代的工具——不同于手机端计算APP容易被消息打断、触屏误触率高的问题，实体按键的科学计算器能给使用者提供明确的按键反馈，哪怕戴薄款劳保手套操作也能准确触发指令，这也是这类产品在工程、教育、测绘领域长盛不衰的核心原因。这次拆解还原的卡西欧Fx3650P机型，是工程领域普及率极高的一款函数计算器，建模过程中首先要处理的就是手持设备的人机交互边界：整机握持宽度控制在78mm，厚度最薄处12mm，最厚的电池仓位置也仅16mm，整机长度155mm，这个尺寸刚好适配成年男性手掌的自然握持弧度，侧边做了0.8mm的圆角过渡，长时间持握计算也不会硌手，不会出现边缘棱角压痕的问题。

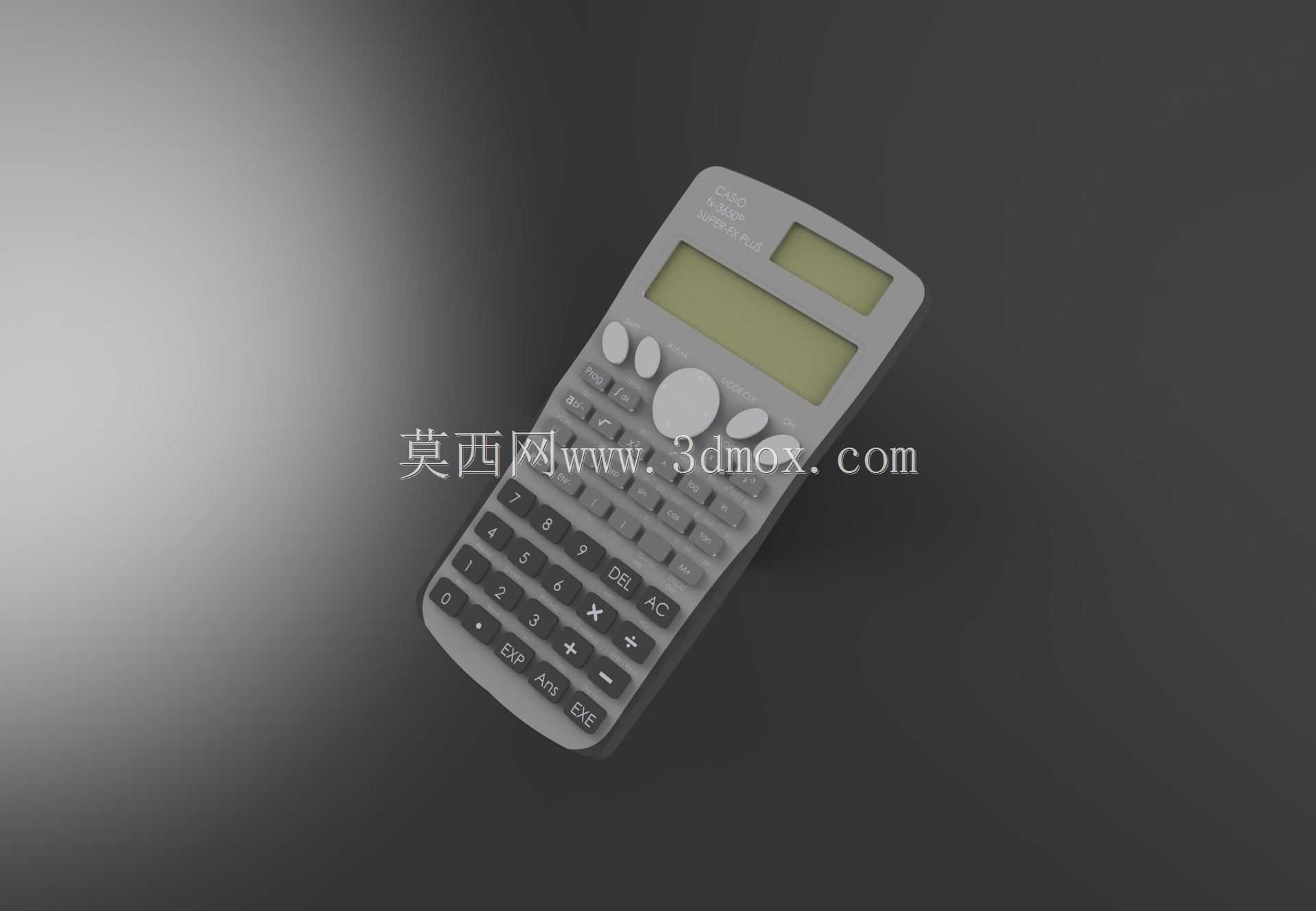

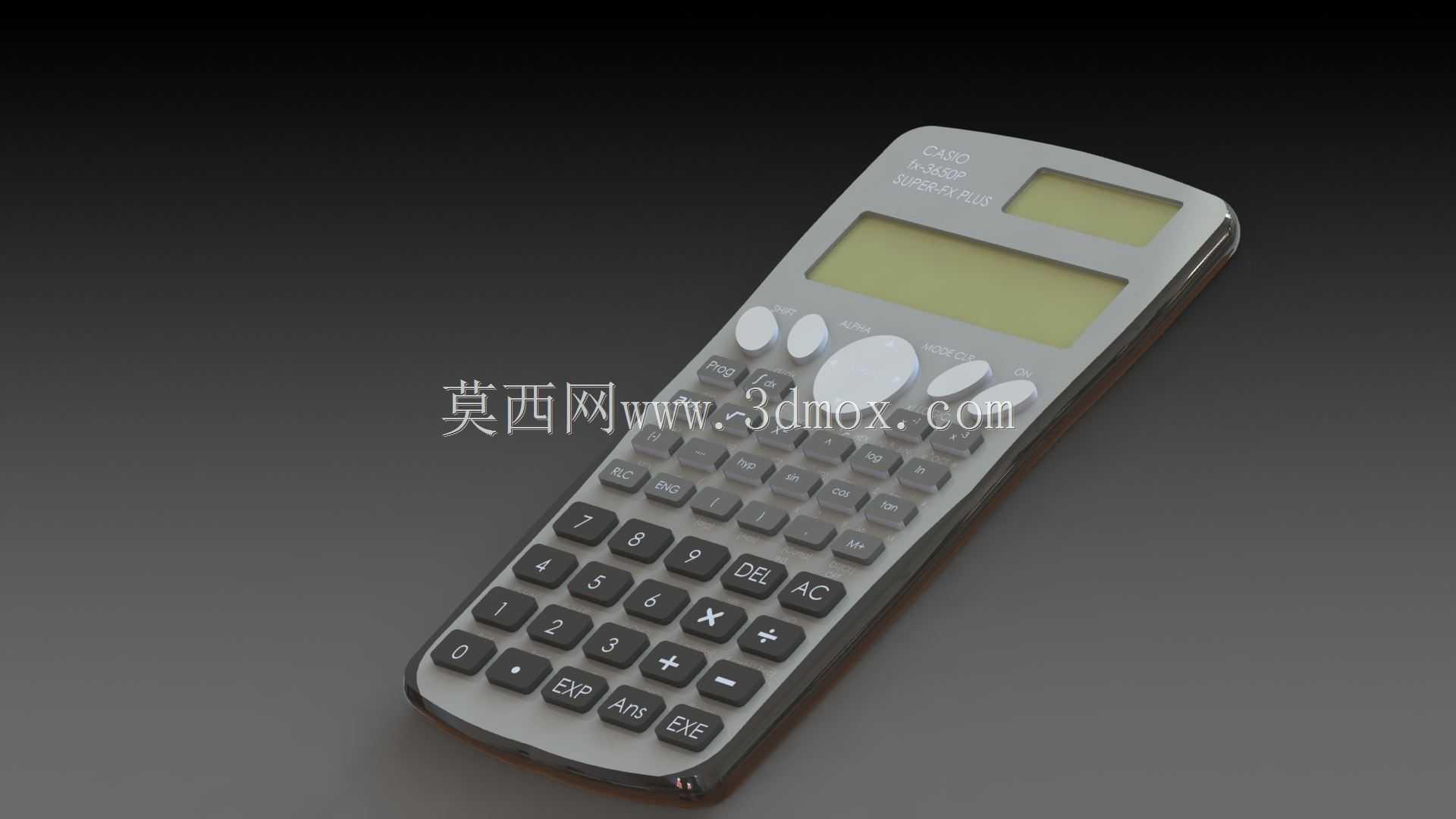

从功能布局来看，这款机型采用了上下分屏的设计逻辑，上方的小尺寸副屏专门用来显示计算式的存储状态、角度单位标识、计算模式提示，下方的主显示屏承担数值、公式输入与结果输出的功能，这种分屏设计能避免单屏模式下状态标识挤占计算内容显示空间的问题，哪怕是输入长达数十步的连续函数计算式，也能完整看到输入的全部字符，不用反复翻页核对输入内容。按键区域的排布是这类手持计算设备设计的核心难点，建模时需要严格匹配手指的触控范围：数字按键区的单键尺寸设置为10mm*10mm，键程1.2mm，按压力度控制在1.2N，这个力度刚好能提供清晰的触发反馈，又不会因为按压力度过大导致长时间操作手指酸痛；功能按键区围绕数字区做了环形排布，最常用的运算符号键、函数启动键都放在右手拇指自然覆盖的区域，上方的模式切换、第二功能键则放在食指可轻松触达的位置，完全不用调整握持姿势就能完成所有操作。

结构设计层面，这款计算器的壳体采用上下扣合的装配方式，扣位均匀分布在壳体四周，每个扣位的卡合量控制在0.6mm，既保证装配后的壳体缝隙均匀，不会出现翘边问题，也能在需要更换电池的时候轻松撬开壳体，不会损坏卡扣。电池仓设计在机身背部下方，采用两节7号电池供电，电池仓盖做了防滑凸点纹理，不用借助工具就能徒手滑开更换电池，仓内设置了电池极性防呆结构，哪怕光线不好的情况下换电池，也不会出现正负极装反的问题。机身正面的按键下方是一体式的硅胶导电胶层，每个按键对应一个导电触点，触点和下方PCB板的接触间距控制在0.3mm，这个间距既能保证按键按下时可靠触发，也能避免日常携带过程中因为挤压出现误触发的情况。

从实际使用的适配场景来看，这款计算器的结构设计充分考虑了复杂工况下的使用需求：屏幕表面做了防刮花的硬化处理，硬度达到2H，日常放在工具包中和钢尺、记号笔等工具磕碰也不会留下明显划痕；壳体表面采用细磨砂纹理，手上沾有少量油污、汗液的时候也能稳定握持，不会出现打滑脱手的问题；所有按键的字符都采用激光镭雕工艺，哪怕长期反复按压，字符也不会出现磨损脱落的情况，能满足工程现场高频使用的寿命要求。建模过程中需要特别注意按键和壳体开孔的配合间隙，单边间隙控制在0.2mm，既保证按键按动的时候没有卡滞，也不会让灰尘、细小碎屑从缝隙进入机身内部，影响内部电路的可靠性。另外机身背部设计了四个凸起的橡胶脚垫，放在桌面使用的时候，脚垫和桌面的摩擦力能避免计算器滑动，哪怕快速按动按键，机身也不会出现位移，不用额外用手扶住机身就能稳定操作。
