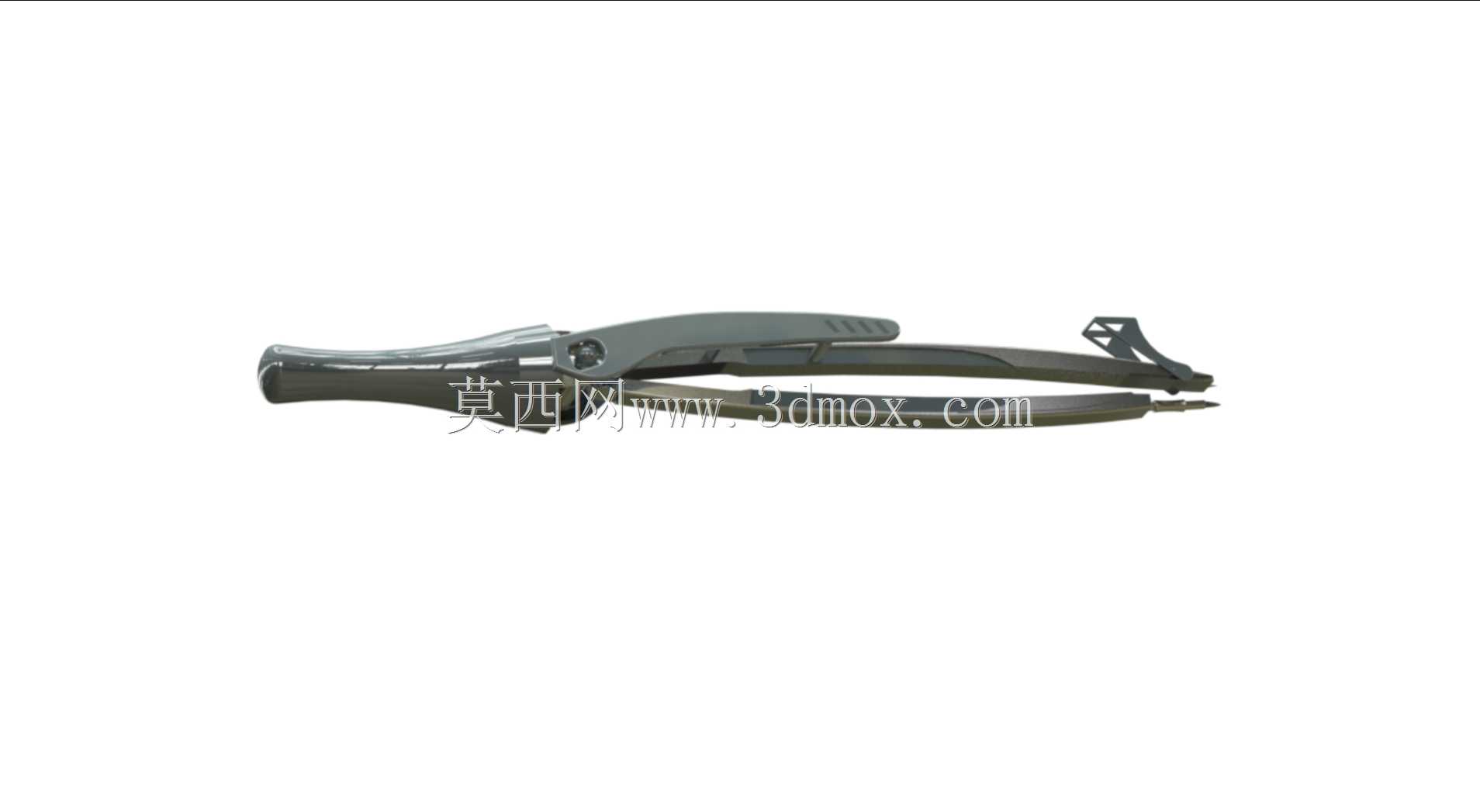

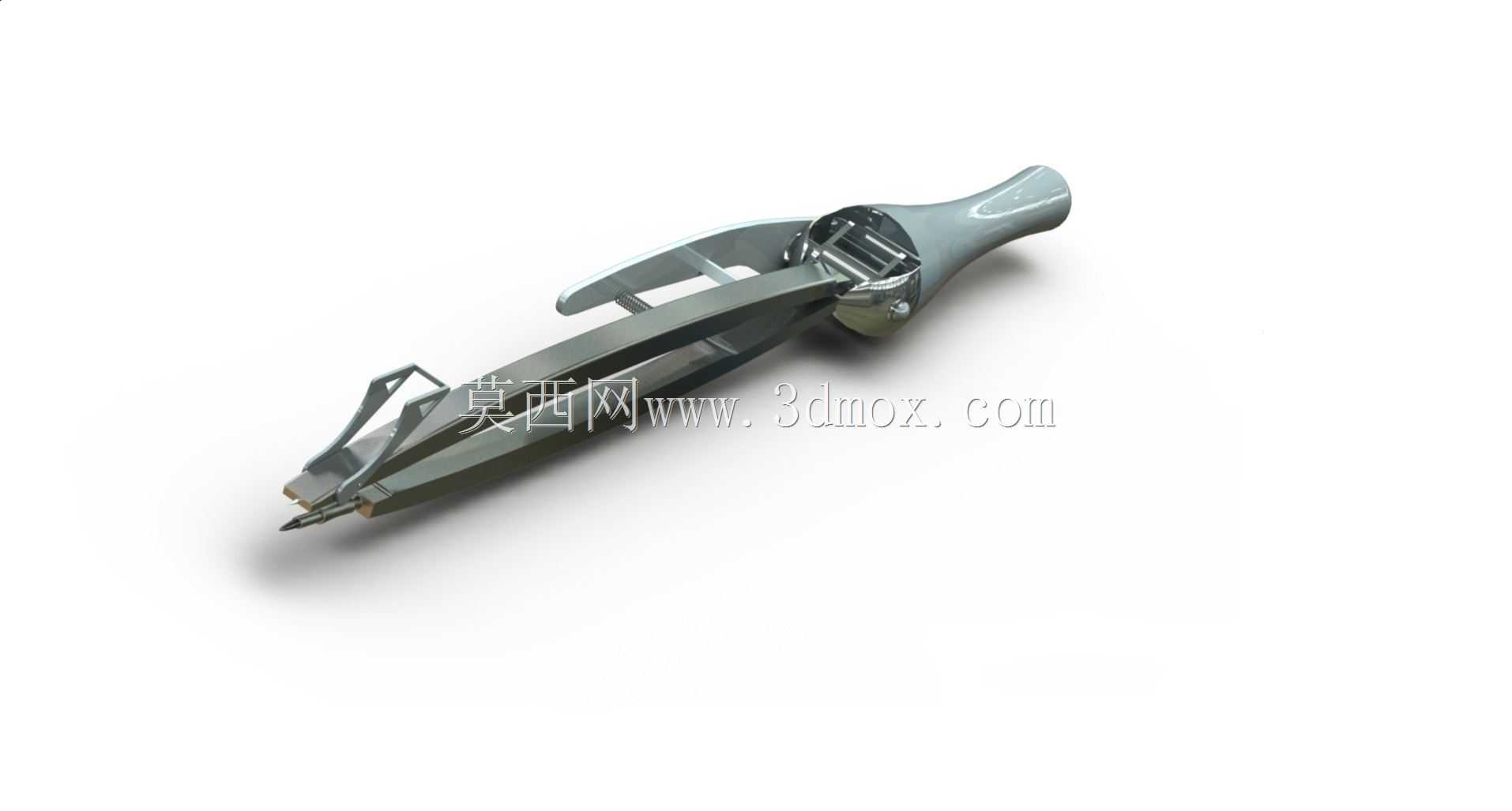

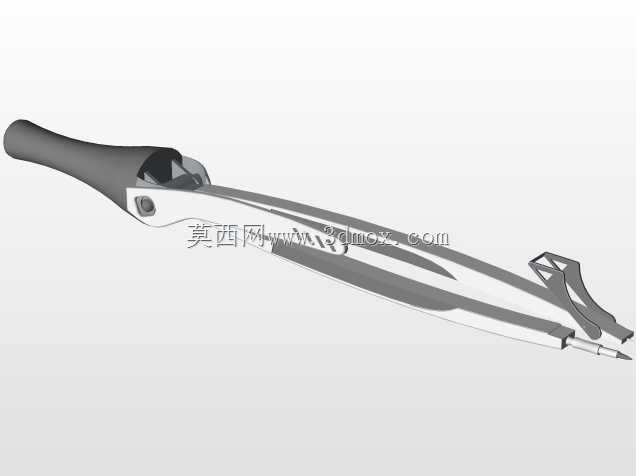

改良款手持圆规式划线定位工具结构

　　在机械加工划线、钣金放样、木工开料以及教学绘图场景里，手动划线定位工具的握持手感、划线精度、操作容错率，直接影响前期放样的效率与后续加工的基准准确性，传统圆规类工具普遍存在握持硌手、开合定位易滑移、划线端受力不均导致轨迹偏移的问题，这款改良结构的手持划线定位工具，正是针对一线实操场景里的痛点做的结构优化。从实际使用场景出发，这款工具适配多类需要圆弧绘制、等距取点、对称划线的作业环节，比如钣金车间做异形件展开划线时，不需要反复调整划针高度，握持端的曲面贴合手掌大鱼际区域，长时间施力划线也不会出现局部压痕，相比传统直柄圆规，作业时手腕不需要刻意弯折调整角度，能顺着手臂施力方向自然走弧，大幅降低连续划线的操作疲劳。从功能特性上看，

　　这款结构做了开合限位的阻尼优化，两个支臂的铰接位置采用了内嵌式阻尼结构，调整开合半径时不需要额外锁紧旋钮，调整到目标半径后支臂不会因为手部施力出现意外开合，划线端的装夹位置做了通用适配槽，既可以装夹硬质合金划针做金属表面划线，也能换装铅笔芯、记号笔头做木工、纸面绘图作业，支臂末端的定位脚做了锥头钝化处理，既保证定位时能卡入样冲眼不滑移，也不会因为锥头过尖锐划伤工件基准面，或是在操作时扎伤手部。设计思路上没有沿用传统圆规的对称直柄结构，而是把握持端做了偏向定位支臂一侧的曲面延伸，相当于把施力重心直接落在定位点正上方，划线时只需要用手指控制划线支臂的转动，不需要额外施加向下的压力固定定位端，单手握持就能完成定位、划线的全套操作，

　　铰接位置的支臂做了局部加厚处理，避免频繁开合导致的支臂变形，保证长期使用后开合间隙不会变大，划线半径的重复定位精度能控制在0.1mm以内，满足常规金加工划线的精度要求。从外形尺寸与安装边界来看，这款工具完全收拢时整体长度控制在160mm左右，最大开合半径能达到140mm，能覆盖绝大多数常规零件的划线、绘图需求，握持端的最大宽度为28mm，适配不同手掌大小的操作人员握持，铰接位置的转轴采用标准M3内六角螺丝紧固，后期维护时只需要定期拧紧转轴螺丝、补充少量润滑脂就能保证阻尼手感稳定，不需要更换特殊定制配件，划线端的装夹槽直径为4mm，适配市面上绝大多数通用规格的划针、笔芯配件，不需要单独定制专用耗材。在实际车间使用时，

　　这款工具还能配合高度尺做平面等距线绘制，定位脚靠在工件基准边上，划线端调整到目标高度就能直接拉出平行直线，相比传统划线盘的笨重结构，小零件划线时的操作灵活性提升非常明显，针对教学场景使用时，钝化的定位端也能避免学生操作时出现误伤，换装粉笔头还能在黑板上完成大半径圆弧绘制，适配多场景的使用需求。结构上没有多余的复杂零件，整体仅由握持主体、两个支臂、铰接转轴、划针装夹结构、定位脚五个部分组成，后期如果出现支臂磨损，只需要单独更换对应支臂即可，整体维护成本极低，支臂表面做了哑光喷砂处理，日常使用时不容易残留划线留下的墨渍、金属屑，清理时只需要用干布擦拭就能保持表面整洁，不会因为污渍残留导致支臂开合卡滞。
