复古轮式仿古火炮摆件结构设计

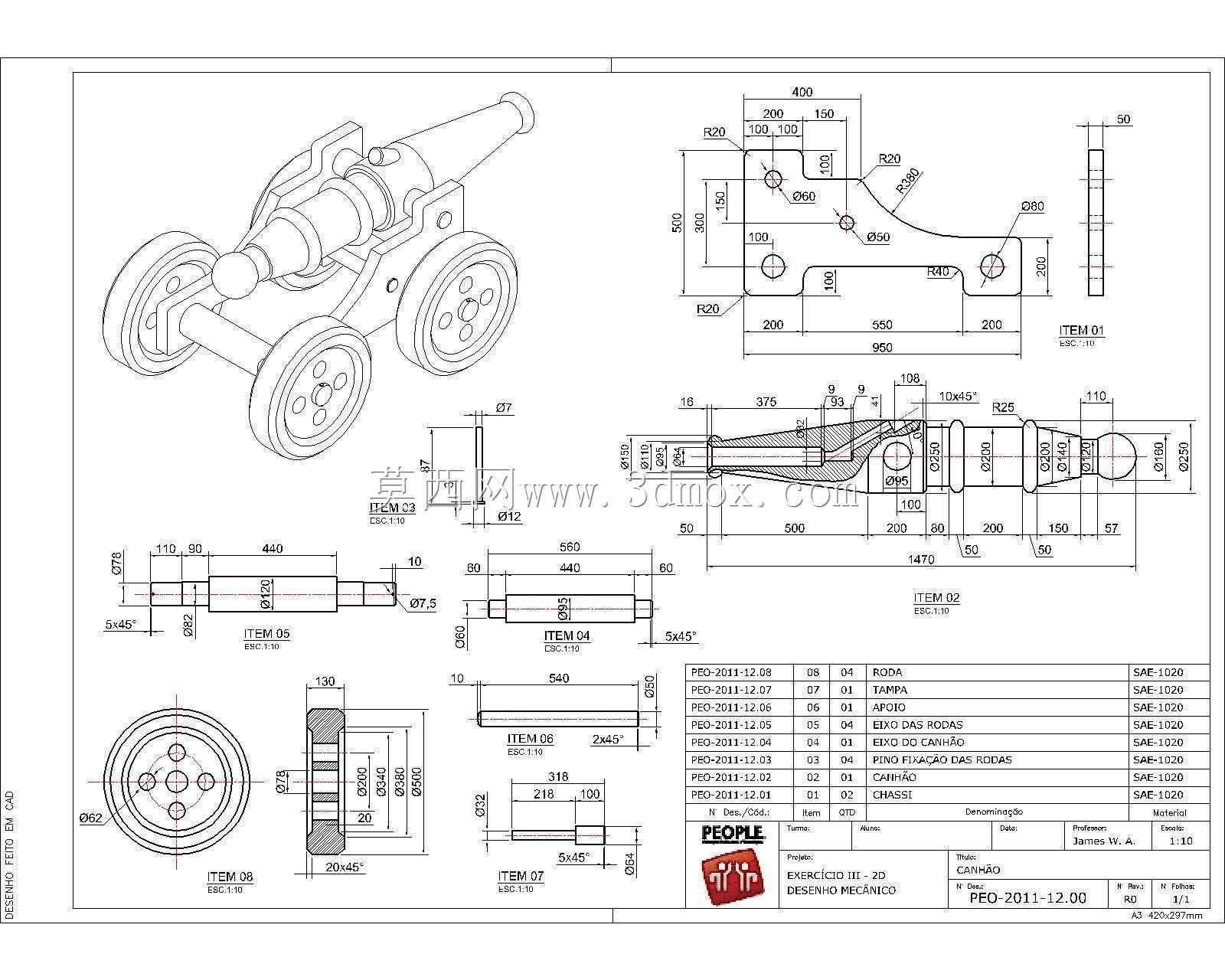

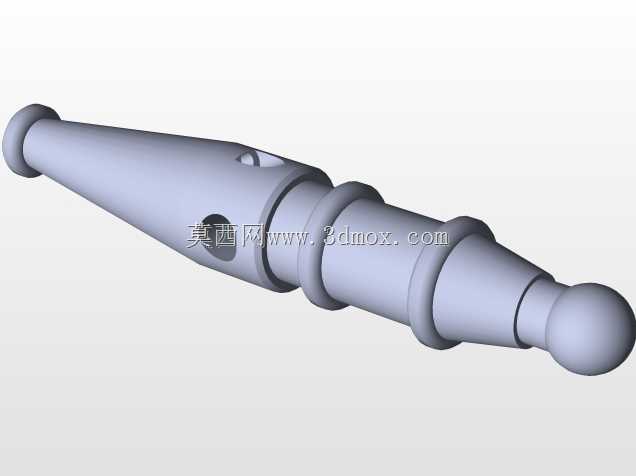

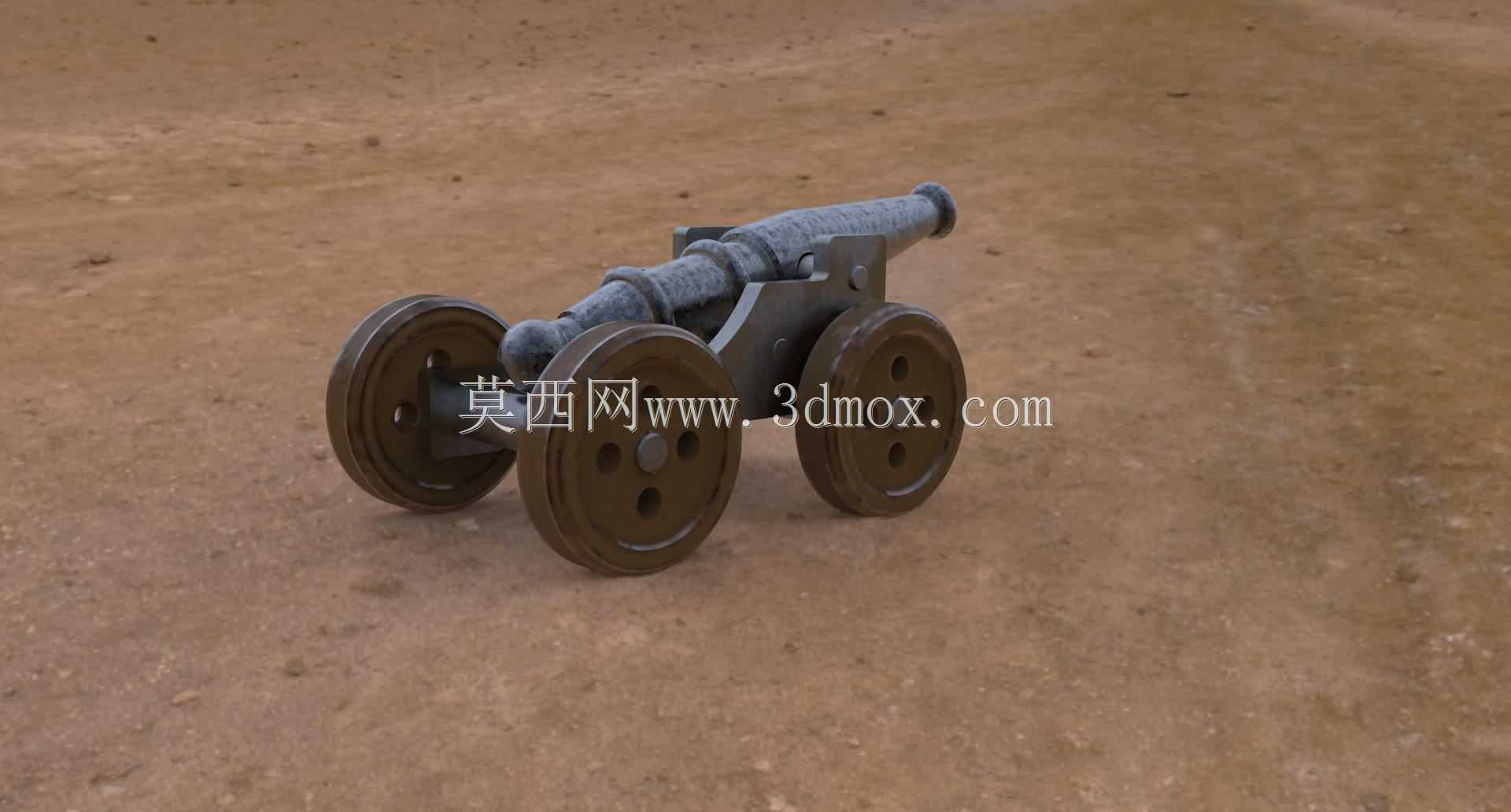

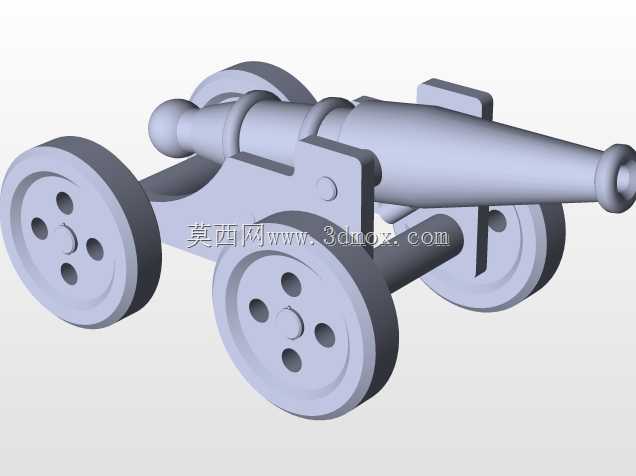

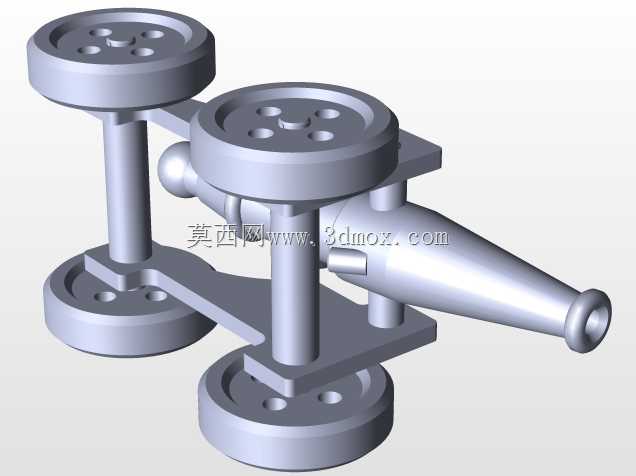

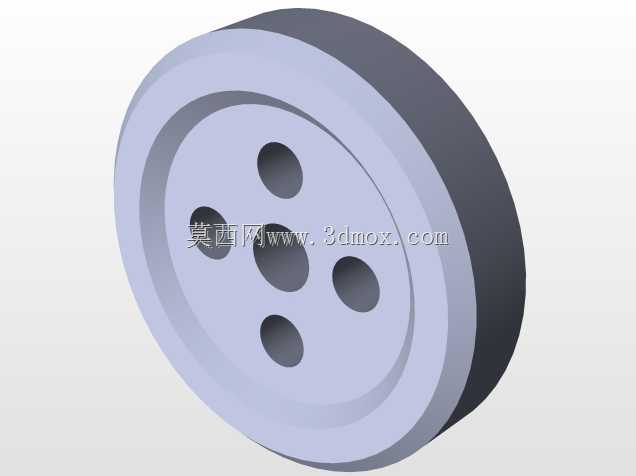

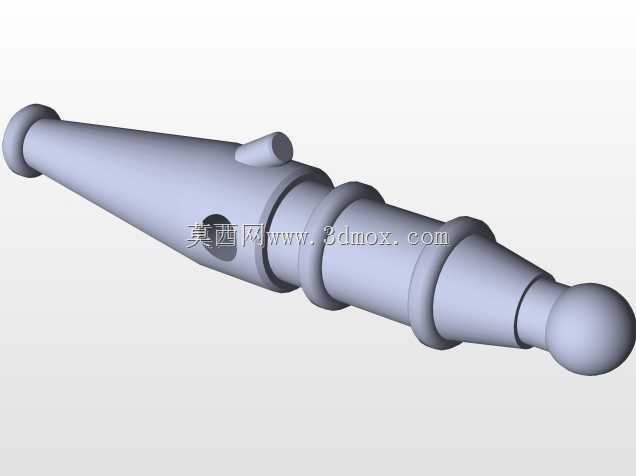

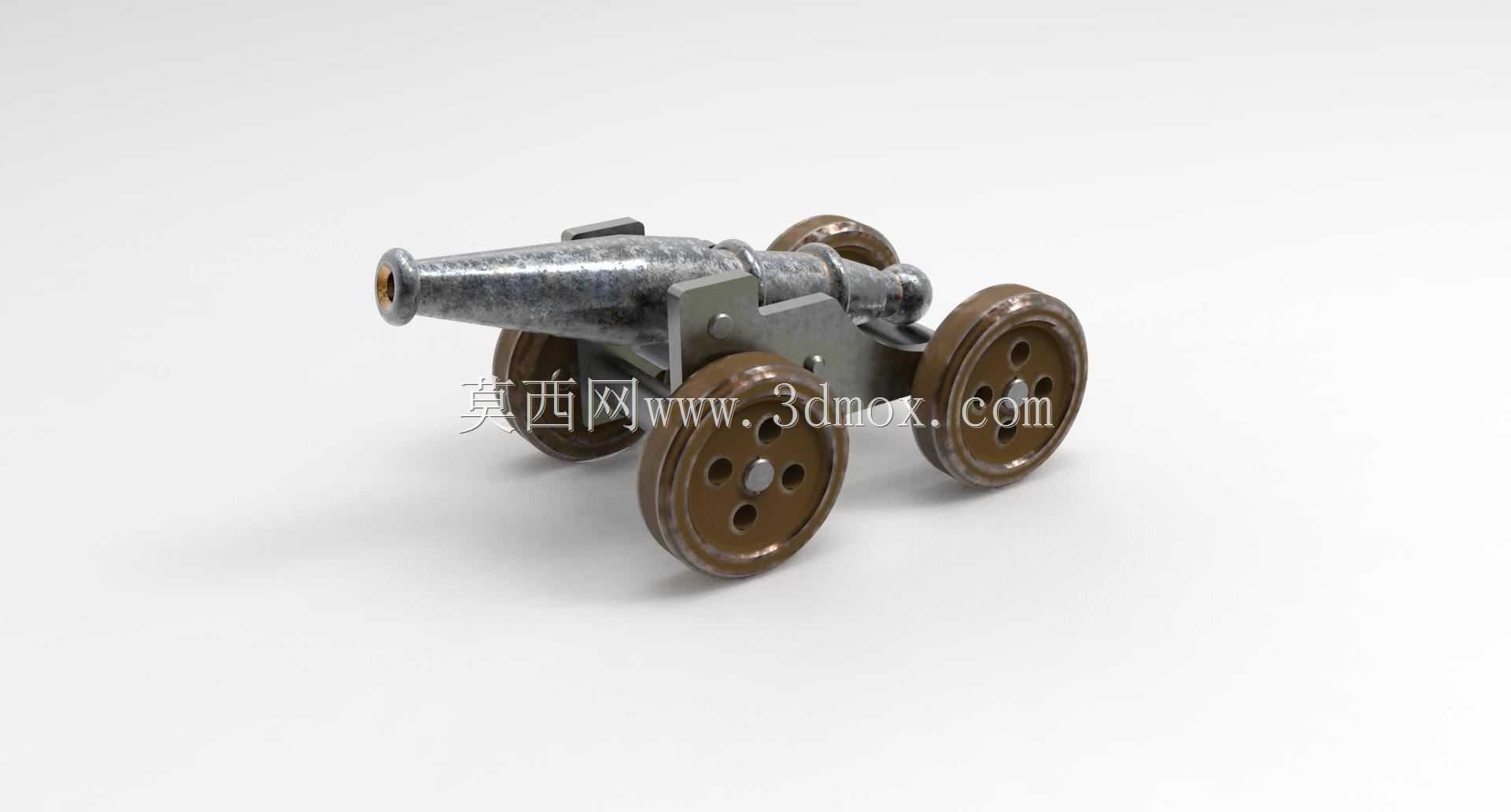

这款仿古轮式火炮结构的设计，最初的应用场景定位是文创展示摆件、机械结构教学演示教具，也可作为工业风软装的陈设构件，区别于真实军工火炮的功能属性，其核心用途是还原经典老式火炮的结构逻辑，同时满足民用场景的展示、拆装练习需求。从功能特性来看，整套结构分为炮身、炮架、轮组三个核心模块，炮身采用一体铸造质感的实体结构，尾部预留球形铰接位，可实现小角度的俯仰调节，模拟真实火炮的射角调整动作，炮膛位置做了盲孔处理，无实际发射功能，完全符合民用摆件的安全要求。炮架部分采用双侧板式支撑结构，侧板通过横向销轴连接，既承担炮身的铰接支撑载荷，也为轮组提供安装基准，侧板上预留的减重孔既还原了老式炮架的工艺特征，也能降低整体摆件的重量，避免陈设时压损接触面。轮组部分采用双轮同轴设计，轮缘做了仿木质纹理的结构处理，轮毂位置设置金属质感的轴套，轮轴与炮架侧板的安装孔采用间隙配合，可实现顺畅转动，既满足摆件移动时的滚动需求，也能在静态展示时还原老式火炮的轮式支撑形态。设计思路上，优先还原经典前膛轮式火炮的比例特征，炮身长度与轮径的比例控制在3.2:1，炮架宽度略大于轮组宽度，保证静态放置时的稳定性，不会出现侧翻问题；安装边界方面，整套结构的底部支撑面为两个轮缘的下切线与炮架尾部支撑点构成的三角平面，放置时无需额外固定件，只要接触面平整度误差不超过2mm即可稳定放置，俯仰调节的角度范围控制在-5°到20°之间，调节到极限角度时也不会出现重心超出支撑面的问题。结构细节上，炮身与炮架的铰接位置采用销轴加防脱卡簧的设计，既保证转动顺畅，也能避免反复调整俯仰角度时出现构件脱落；轮轴与轮毂的配合位置预留了0.1mm的间隙，长期转动也不会出现卡滞，同时轮轴两端做了滚花处理，压入炮架侧板的安装孔后可实现周向固定，轮组转动时轮轴不会跟转，减少不必要的磨损。对于机械制图练习者来说，这套结构涵盖了铰接配合、轴孔配合、钣金类侧板结构、回转体炮身建模等多个典型机械建模场景，拆分后的每个零件都具备明确的装配基准，可直接用于装配约束练习、工程图出图练习，也能通过调整材质参数实现不同质感的渲染效果，适配金属做旧、木质复古等多种展示风格。
