组合式螺旋轨道齿轮联动机械结构

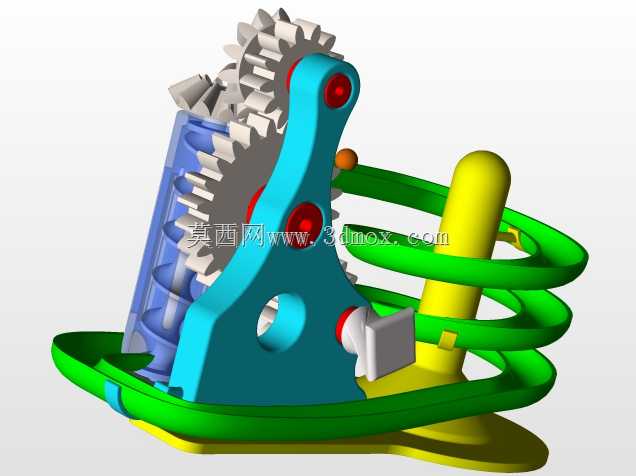

这套组合式机械结构核心整合了圆柱齿轮啮合传动、螺旋导向轨道、摆动拨杆三类典型机械传动元素，常被用作机械原理教学演示载体，也可作为小型物料循环输送、趣味机械装置的核心传动单元参考结构。从实际应用场景来看，这类集成多类传动形式的结构，既可以在职业院校、工科专业的机械原理课堂上作为具象化教具，帮学习者直观理解不同传动副的运动配合逻辑，也能经过参数适配后，应用在小型自动化循环上料机构、文创类动态机械装置的传动系统中，替代单一传动形式实现更丰富的运动输出效果。

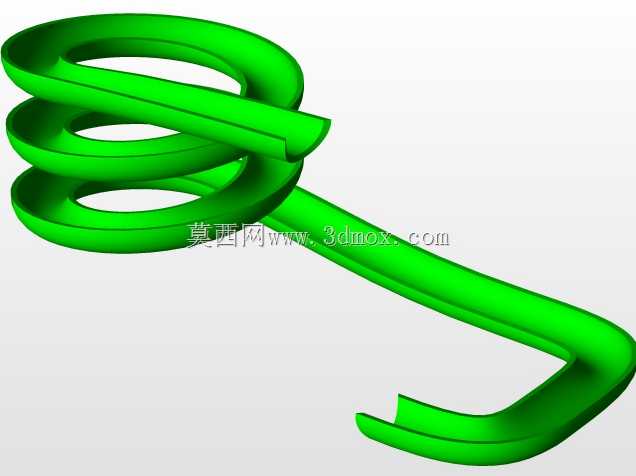

结构的功能特性上，齿轮组部分采用渐开线齿形设计，啮合过程中传动比稳定，动力输入后可通过直齿轮的啮合将旋转动力传递至同轴的螺旋轨道组件，螺旋轨道采用等螺距光滑曲面设计，轨道截面做了圆角过渡处理，可承载直径适配的小型球状、柱状工件沿螺旋轨迹做连续滑移运动，轨道末端衔接的摆动拨杆组件，通过与齿轮侧端面的偏心凸轮结构配合，可在齿轮旋转过程中完成周期性往复摆动，将滑移至轨道末端的工件重新推送至齿轮侧的提升结构内，形成完整的循环运动闭环，整个运动过程无需额外添加复杂的电控逻辑，纯机械结构即可实现连续循环动作。

设计思路层面，这套结构优先考虑了运动逻辑的直观性与装配的便捷性，支撑主支架采用一体式弯折造型，三个安装孔位分别对应齿轮转轴、螺旋轨道中心立柱、拨杆转轴的安装基准，孔位同轴度公差控制在0.02mm范围内，避免转轴转动过程中出现卡滞问题；齿轮与螺旋提升筒采用同轴固连设计，减少了额外的传动连接零件，降低了装配累计误差；螺旋轨道与底部基座采用卡扣式连接结构，无需额外紧固件即可完成轨道的定位固定，方便拆装调整轨道螺距参数。

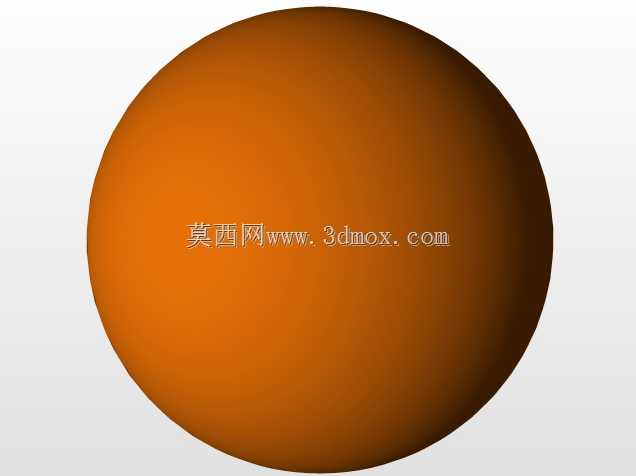

外形尺寸与安装边界方面，整套结构的最大外轮廓包络尺寸控制在180mm×150mm×200mm范围内，底部基座预留了四个直径6mm的安装沉孔，孔位间距为120mm×100mm，可直接通过M5螺栓固定在标准铝型材工作台面或者教学演示台板上；齿轮组的中心距按照标准模数1.5的直齿轮参数计算确定，啮合侧隙控制在0.1mm-0.15mm之间，既保证传动过程无卡顿，也不会因侧隙过大产生传动冲击；螺旋轨道的中心立柱直径为30mm，轨道螺旋升角为15度，适配直径10mm-12mm的球状工件顺畅滑移，拨杆的摆动行程设置为25mm，刚好覆盖轨道末端到提升筒进料口的距离，保证工件推送过程无卡滞、无掉落。

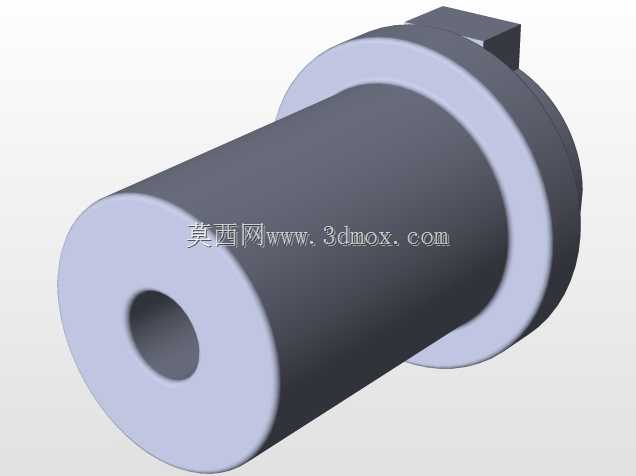

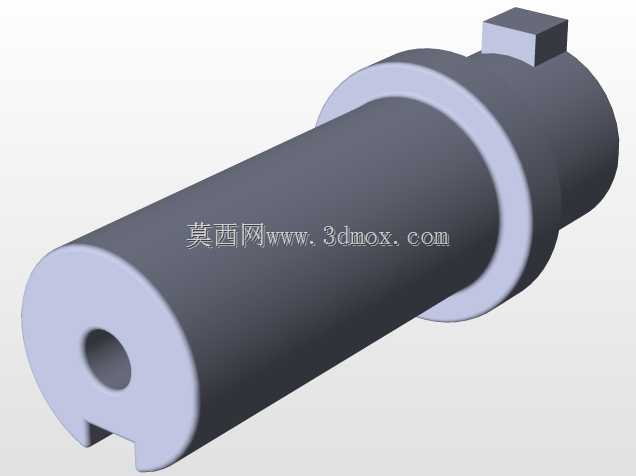

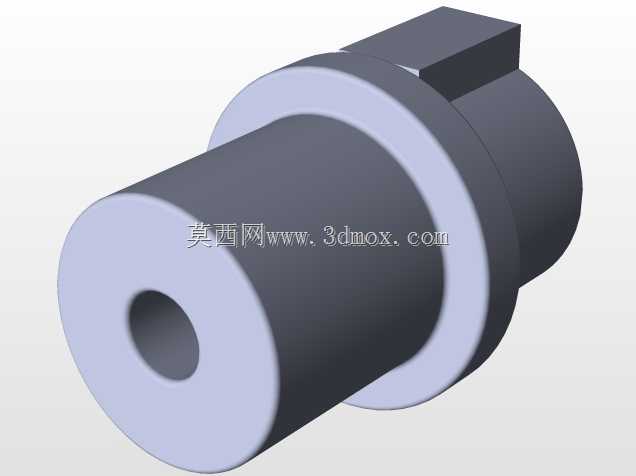

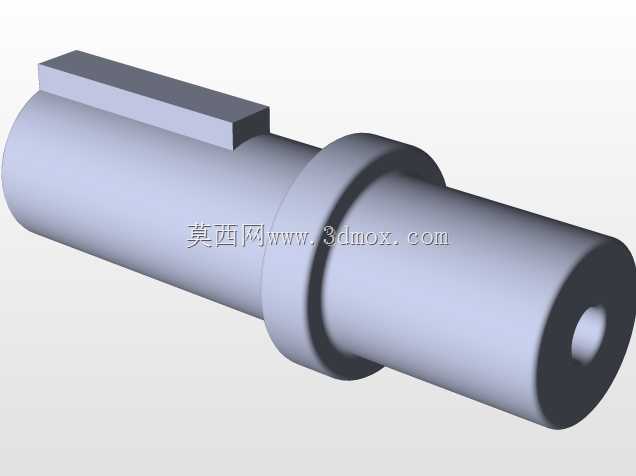

从结构细节处理来看，所有运动部件的棱边都做了R1-R2的圆角倒钝处理，避免运动过程中剐蹭操作人员或者工件表面，转轴与支架安装孔之间预留了轴套安装位，可根据使用场景选择铜套或者滚动轴承降低转动摩擦阻力，提升结构的连续运行寿命；齿轮侧端的偏心驱动凸点采用可拆卸式设计，可通过更换不同偏心距的凸点调整拨杆的摆动行程，适配不同尺寸的工件输送需求。
