乐高12x3楔形拼插积木板结构设计

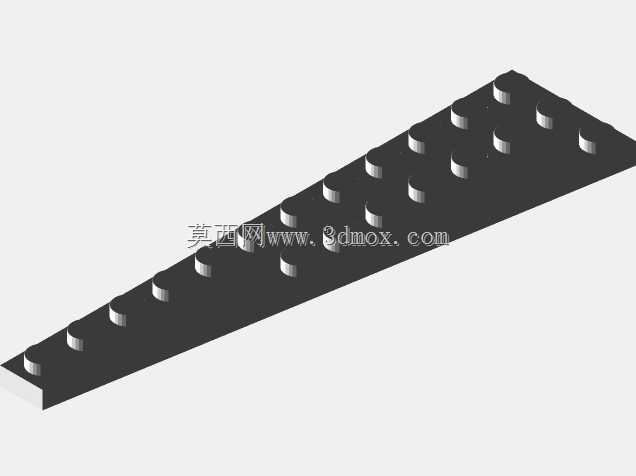

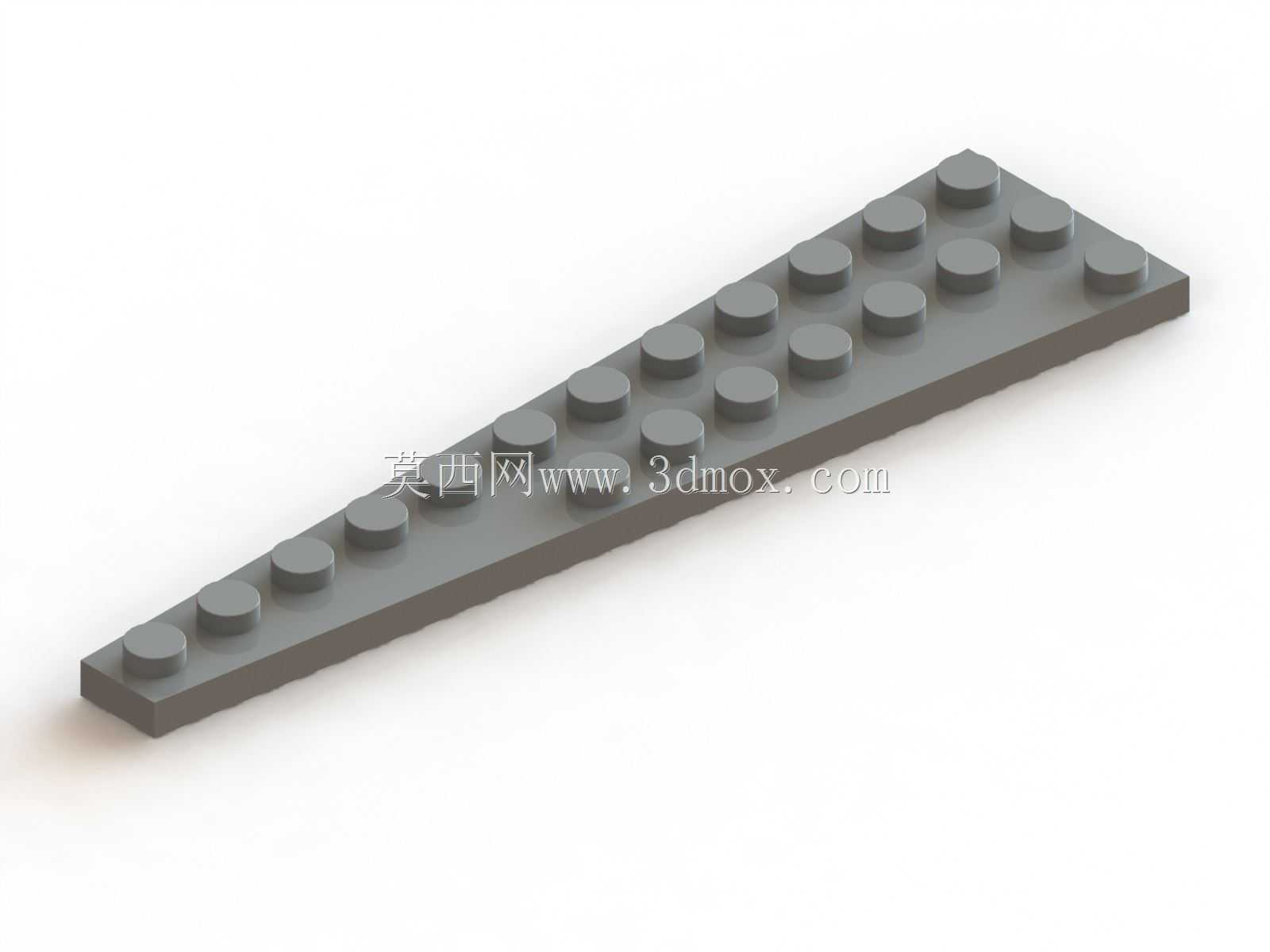

　　日常做非标工装定位辅件设计、创意拼搭类教具结构开发时，经常会用到这类带标准凸点的楔形拼插板件，它的核心作用是在标准颗粒拼接体系里实现斜向轮廓的过渡，解决直角矩形板无法搭建出收窄斜面、流线型侧边的问题，不管是做小型机械原理演示模型的外轮廓包覆，还是定制化拼搭作品的边角收边，都能靠这个零件实现顺滑的斜向衔接，不用额外切割或者拼接多个小块凑出斜面，大幅降低拼搭时的对齐难度。从结构设计逻辑来看，这个楔形板完全遵循乐高标准颗粒的拼接公差体系，板身整体为长条形楔状，从三颗粒宽度的平直端逐步收窄到单颗粒宽度的尖端，板面上的凸点严格按照标准8mm颗粒间距排布，每一个凸点的位置都和标准矩形板的凸点网格完全对齐，不会出现和其他标准零件拼接时错位、

　　卡滞的问题。凸点采用的是标准空心圆柱凸台结构，凸台的外径、高度以及和板身的连接圆角都经过公差匹配，既能保证和下方零件的凹槽实现足够的插拔摩擦力，不会因为轻微晃动就松脱，又不会因为过盈量太大导致拆卸困难，尤其是在频繁拆装的教学演示场景里，合适的插拔阻尼能大幅提升使用体验。板身的厚度和标准3单位厚度的基础薄板保持一致，底部的加强筋排布也和同规格矩形板通用，在楔形收窄的区域，筋位会顺着斜边的走向逐步收窄，既不会因为局部壁厚不均导致注塑成型时出现缩痕，也能保证板身的整体刚性，不会因为单侧受力出现翘曲变形。从安装边界来看，这个零件的平直端宽度对应三个标准颗粒的安装位，也就是24mm的公称宽度，尖端对应单个颗粒的8mm公称宽度，

　　总长度对应12个标准颗粒的排布长度，也就是96mm的公称长度，所有凸点的中心坐标都严格落在标准颗粒的网格节点上，不管是和基础砖、薄板、特殊连接件拼接，都能实现无错位配合。在实际应用场景里，除了常规的积木拼搭，很多做小型自动化设备定位工装的工程师也会用这类标准拼插板做快速可调的定位挡边，靠标准凸点的间距做档位调节，不用额外加工定位孔，就能快速调整挡边的位置，适配不同尺寸的小型工件定位；还有做青少年科创教育的结构教具时，这类楔形板可以用来搭建斜面结构、机翼轮廓、斜向支撑臂，让学生直观理解斜面受力、结构流线型设计的基础原理。设计这类零件的时候，最需要注意的就是斜边区域的凸点排布合理性，不能为了凑楔形外形随意调整凸点间距，

　　必须保证每一个凸点都能和下方的标准零件实现有效配合，同时斜边的边缘要和最外侧凸点保持均匀的壁厚，避免成型时出现飞边或者局部强度不足的问题；另外板身底部的拼接凹槽深度也要和标准件保持一致，保证和下方凸点的配合深度足够，不会因为拼接深度不够导致连接强度不足。在做三维建模的时候，要优先把凸点的网格基准定好，先拉出标准板的基础厚度，再通过轮廓裁切做出楔形的外形，之后逐个排布凸台和底部的加强筋，最后在所有棱角位置加上符合注塑工艺要求的圆角，避免应力集中导致零件断裂，尤其是楔形尖端的位置，要做微小的圆角处理，既不会影响拼接精度，也能避免尖端过于尖锐带来的使用安全问题。
