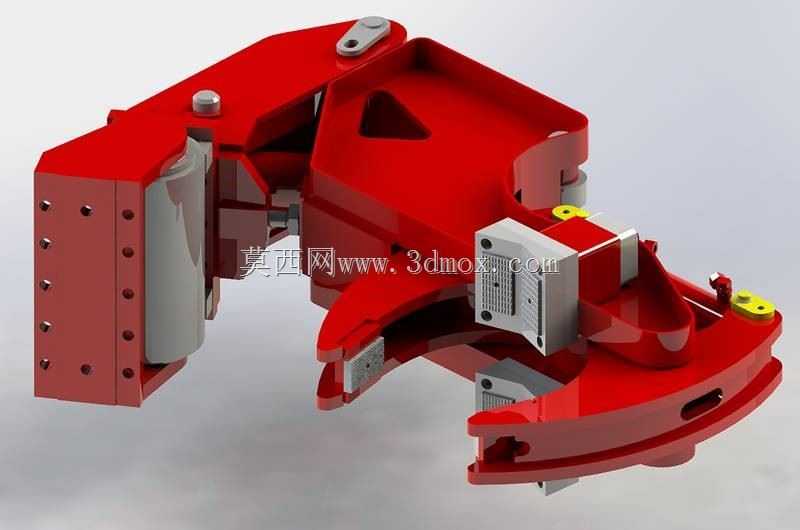

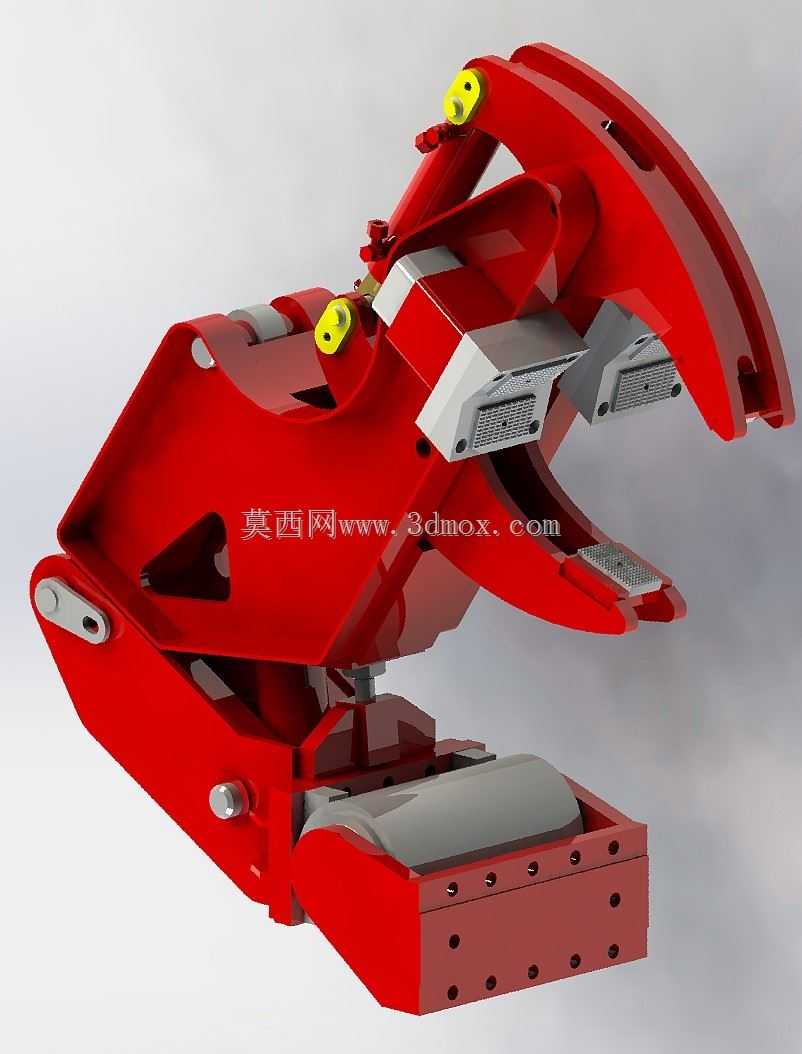

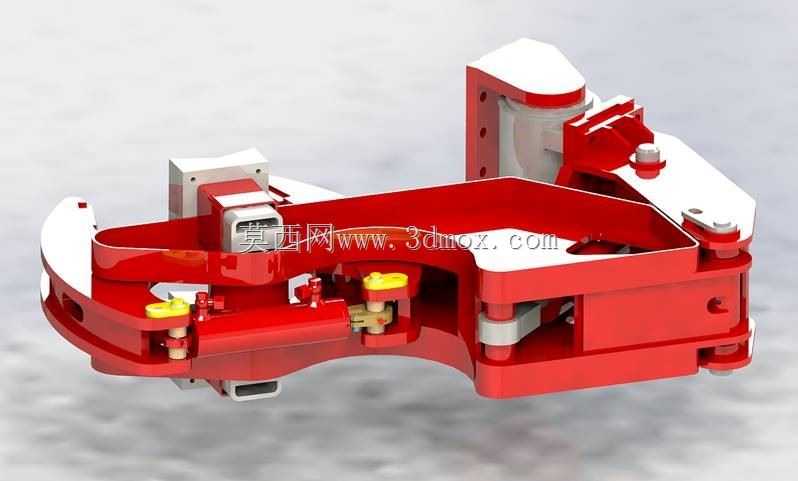

重型液压夹持作业执行机构结构设计

该夹持执行机构主要面向重型物料拆解、废钢处理、固定式破碎作业场景设计，可直接配套于液压动力站、拆解机械臂前端作为末端执行单元使用，核心功能是通过大夹持力完成厚壁金属构件的咬合、夹持、弯折作业，适配废金属回收拆解、钢结构拆除、报废车辆拆解等一线作业工况，相比常规剪式夹持结构，该机构采用多组铰接液压驱动布局，在同等缸径输出下可获得更大的咬合力矩，同时钳口的开合行程覆盖范围更广，可适配不同截面尺寸的被夹持物料。从结构设计逻辑来看，整体采用上下对称式钳臂布局，主承载基体采用箱型焊接结构设计，所有铰接销轴位置均设计有可拆卸耐磨衬套，衬套与基体采用过盈配合安装，销轴端部设置注油通道，可在日常维护时直接注入润滑脂降低铰接副磨损，无需整体拆解铰接结构。钳口咬合面采用可更换式耐磨齿板设计，齿板通过内六角螺栓固定在钳臂基体上，当齿面磨损到咬合摩擦力不足的阈值时，可直接拆卸更换齿板，无需整体更换钳臂结构，大幅降低一线作业的维护成本与停机时长。驱动单元采用双液压油缸对称布置，油缸缸筒端铰接于钳体后部的安装基座上，活塞杆端分别与上下钳臂的驱动铰接点连接，这种双缸驱动的布局可避免单缸驱动带来的偏载力矩，让上下钳臂的咬合受力更均匀，同时油缸的进出油口均设置在缸筒尾部，可避免作业过程中物料磕碰、刮擦液压管路，管路走线全部沿钳体基体的内置线槽布置，外露管路部分加装钢制防护套，适配破碎、拆解场景下的复杂作业环境，减少管路被飞溅金属碎屑、尖锐物料刮破的风险。从安装边界来看，该机构后部设置标准的法兰连接接口，法兰面的安装孔位采用跨中对称布局，可直接配套于多数通用型拆解机械臂、固定拆解工位的动力输出端，连接法兰的端面设计有定位止口，安装时可通过止口快速完成同轴定位，无需反复调整夹持机构的安装同轴度，降低现场安装的调试工作量。整体外形在完全闭合状态下，钳体的横向宽度控制在适配多数中型作业臂的负载范围内，完全张开时的钳口开口尺寸可满足常规型钢、报废车辆结构件的夹持需求，钳体的重心位置设计在后部安装法兰的轴线上，安装后不会因为重心偏移给机械臂腕部带来额外的偏载力矩，可降低腕部回转结构的负载损耗。钳臂的结构受力点经过拓扑优化，在非主要承载区域设计有减重空腔，在保证整体结构强度、刚性满足最大咬合力负载要求的前提下，尽可能降低钳体自身重量，提升作业时的动作响应速度。钳体后部的基座位置设计有液压油路的集成块，进出油口统一布置在集成块端面上，现场安装时只需对接两根主液压油管即可完成油路连接，无需分别对接两个油缸的独立管路，减少管路接头数量的同时也降低了油路泄漏的风险。咬合齿板的齿形采用交错式布局，上下钳口的齿位相互错开，咬合时齿尖可逐步嵌入被夹持物料的表面，避免夹持光滑金属构件时出现打滑现象，齿板的材质选用高强度耐磨合金钢，表面经过淬火处理，硬度可满足长期咬合金属物料的耐磨要求，同时齿板的安装沉孔设计在齿面的非接触区域，避免咬合过程中螺栓头部受到剪切力导致螺栓断裂。所有铰接位置的端面均设置有防尘密封结构，可阻挡作业过程中的金属碎屑、粉尘进入铰接副内部，减少磨粒磨损对铰接销轴与衬套的损耗，延长铰接结构的维护周期。
