桌面支腿用四爪支撑连接结构件

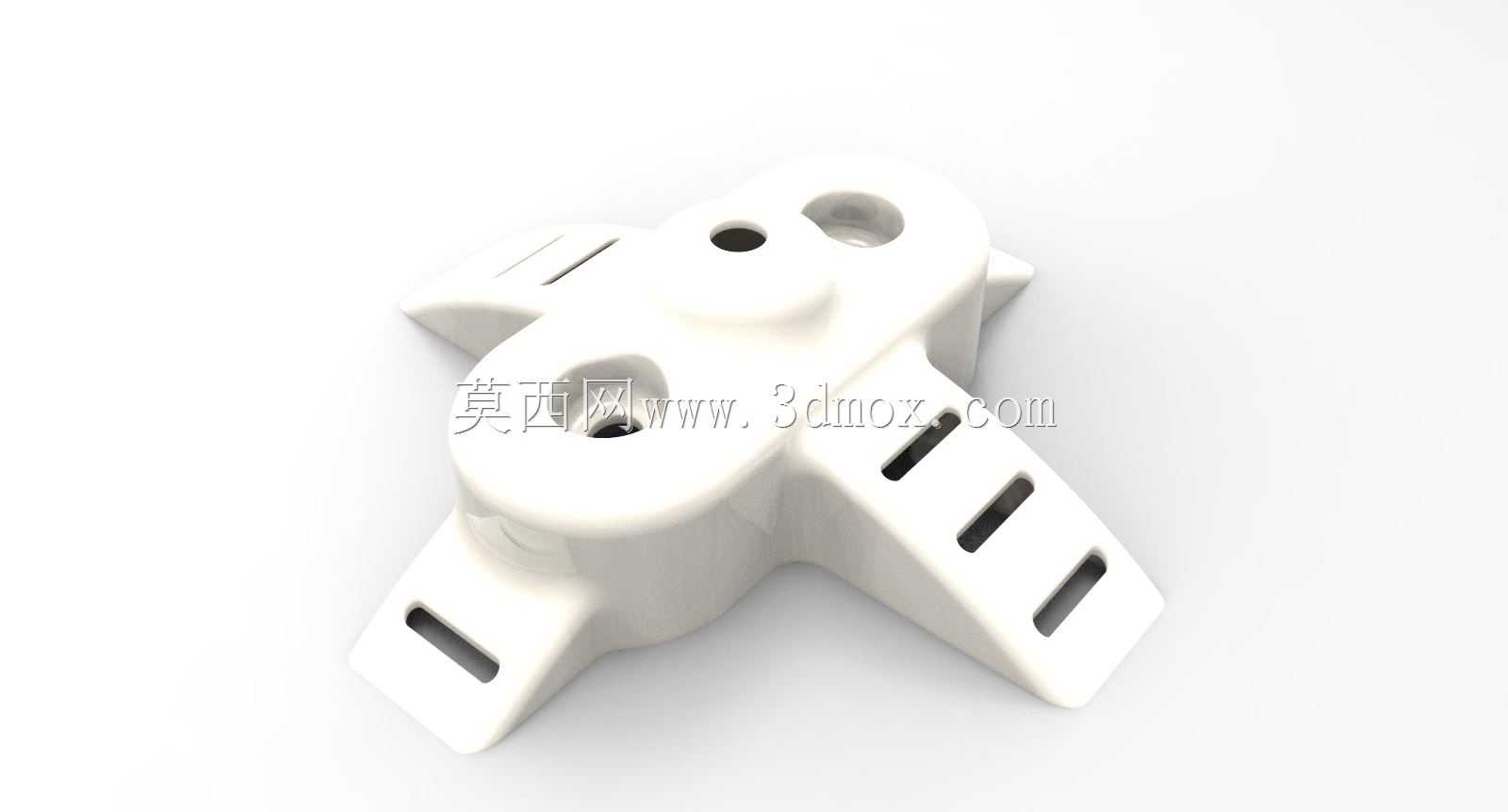

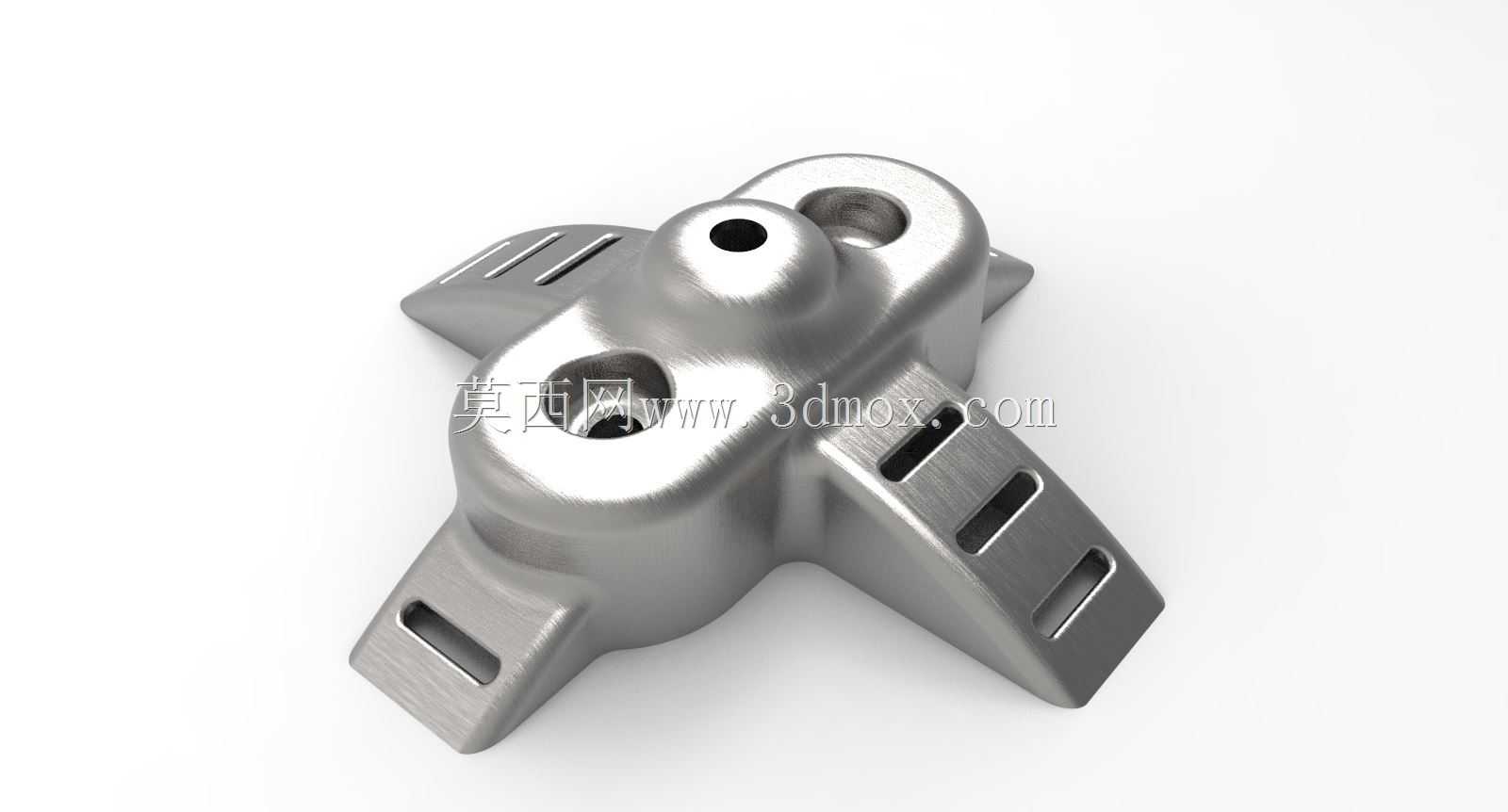

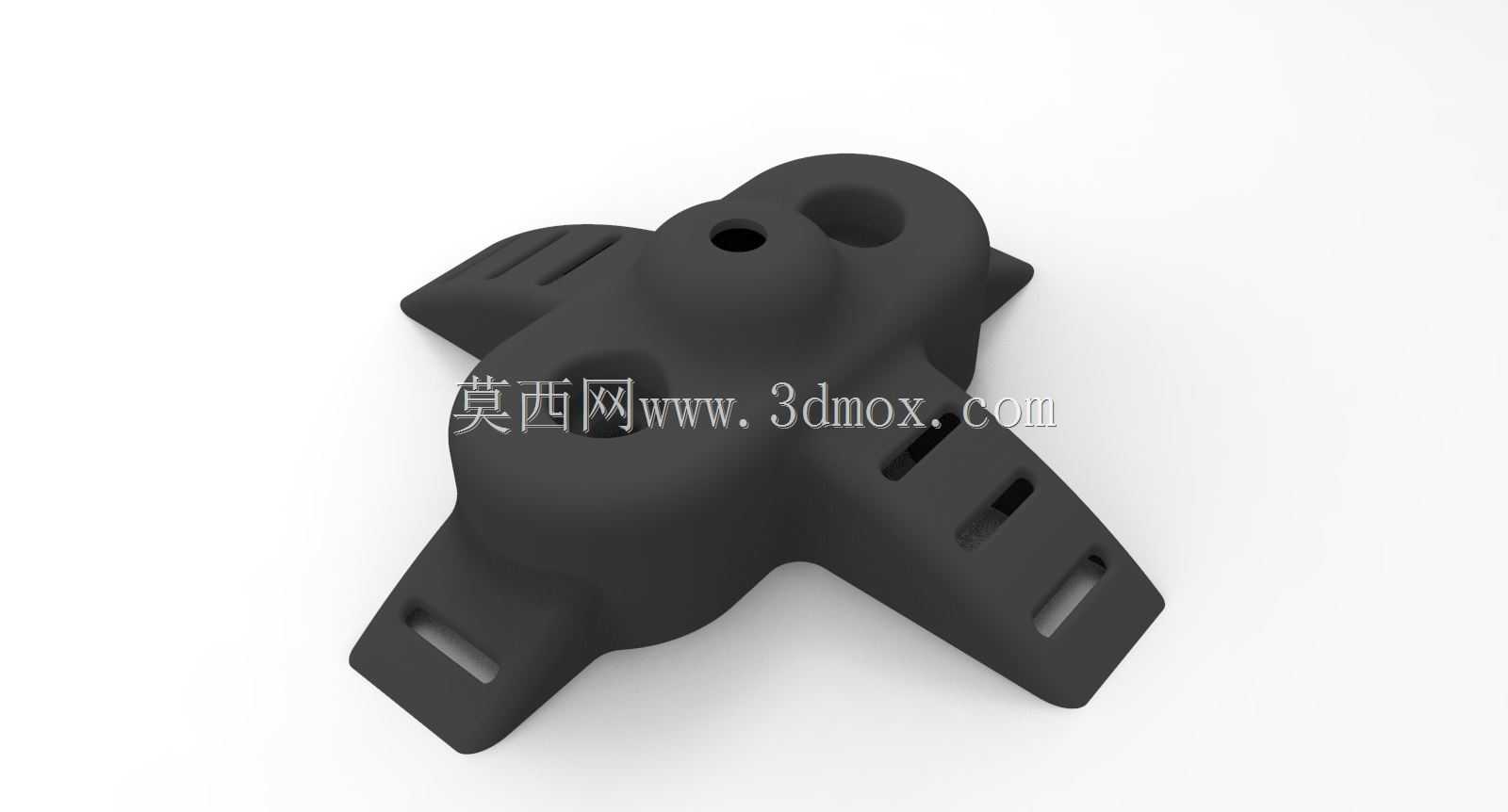

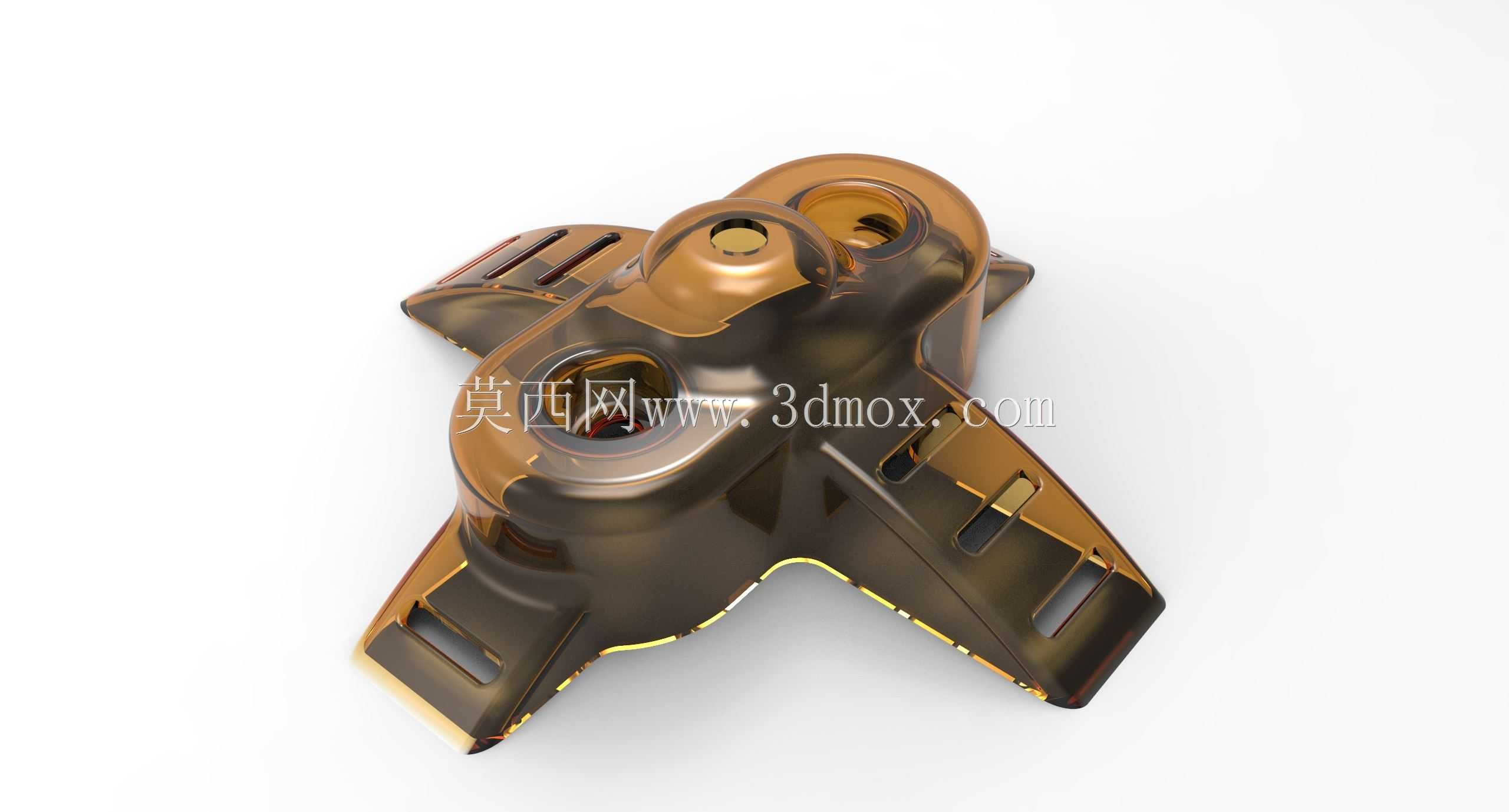

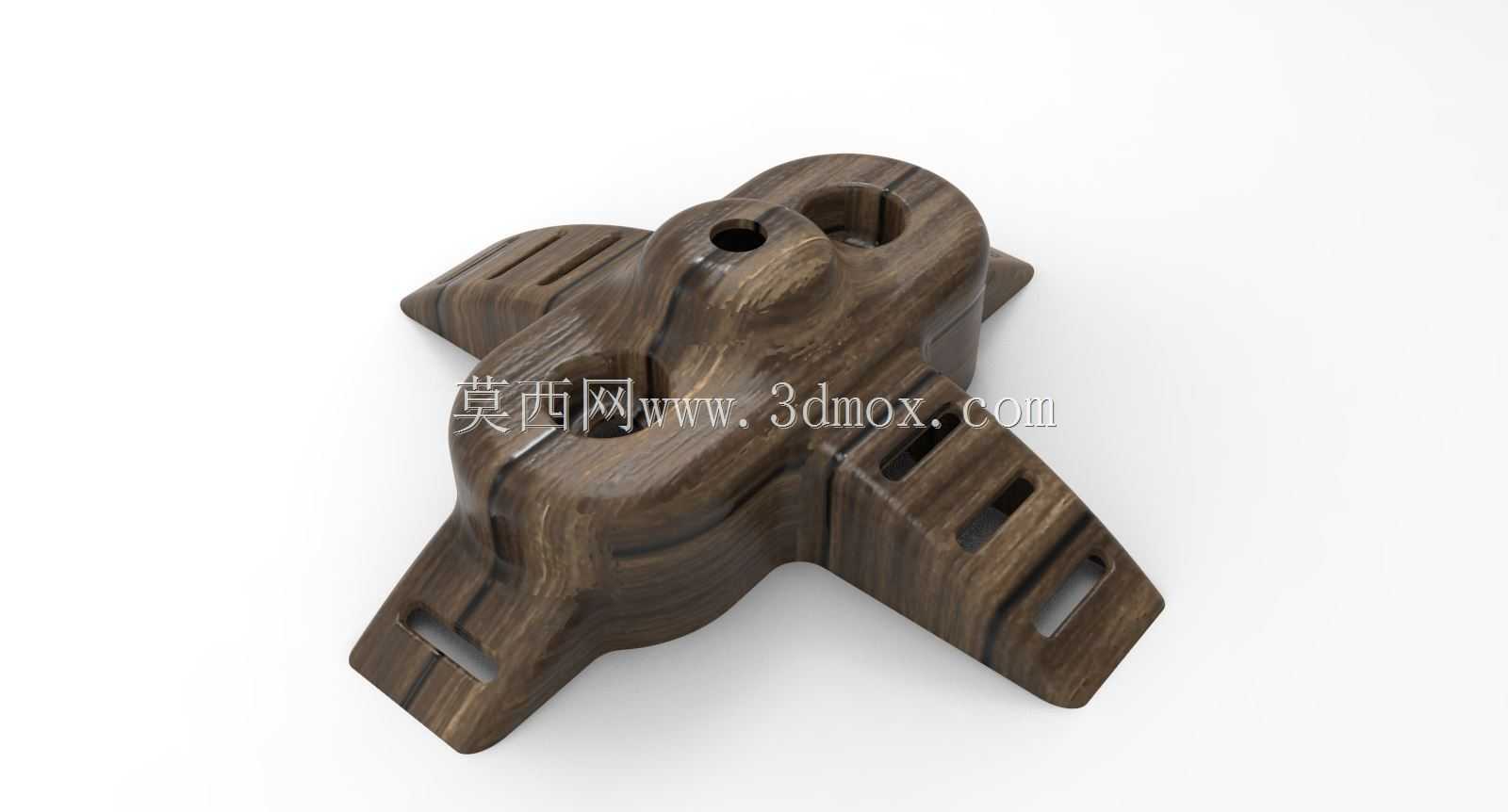

　　日常桌面类产品的支撑结构设计中，这类四爪式支撑连接座常作为花色桌面的核心受力转接部件，承担桌面载荷分散、支腿连接定位的核心作用，区别于常规直连式桌腿结构，该结构通过多向延伸的爪臂实现载荷的径向分散，能有效降低单点连接的应力集中问题，适配多种异形、轻质桌面的支撑需求，尤其适合玻璃、岩板这类脆性材质桌面的支腿连接场景，避免局部应力过大导致的桌面开裂问题。从结构设计逻辑来看，该支撑座采用中心集成式布局，中心区域设置多层同轴安装孔位，中心主孔用于与桌面中心的定位柱配合实现快速定位，周边分布的三个副孔用于穿装紧固螺钉，实现支撑座与桌面底部的刚性连接，保证连接后无相对窜动。四个沿圆周均匀分布的爪臂向外延伸，每个爪臂上设置有长条形安装槽，

　　这类长槽结构可兼容一定范围内的支腿安装位置偏差，降低支腿加工时的位置精度要求，同时长槽的走向沿爪臂延伸方向布置，可抵消部分温度变化带来的结构热胀冷缩变形量，避免连接部位产生额外内应力。从尺寸边界来看，该支撑座的整体最大外轮廓直径为100mm，中心安装区域的直径为55mm，爪臂上的安装槽中心距中心轴线的距离为50mm，支撑座的总高度为70mm，其中与桌面贴合的底座部分高度为40mm，顶部凸起的定位台高度为30mm，定位台的外径为51mm，各爪臂的边缘采用多段圆弧过渡，外轮廓圆弧半径包含R250、R40、R20、R15、R10、R4等多种规格，所有棱边均做圆弧处理，既避免应力集中提升结构强度，也能防止安装过程中锐边划伤操作人员。

　　细节结构上，支撑座的剖面采用变厚度设计，中心区域壁厚最大，向爪臂末端逐渐减薄，在保证整体结构刚度的前提下尽可能降低零件重量，爪臂与中心主体的连接位置设置有R15mm的过渡圆角，避免直角连接带来的应力集中问题，提升零件的抗冲击能力。中心定位台与底座的连接位置设置有13mm宽的过渡斜面，可在安装时起到导向作用，方便支撑座与桌面底部的定位槽快速对位。局部放大的细节结构显示，爪臂上的长槽边缘做了0.8mm的倒角处理，可避免螺钉紧固时垫片被槽口锐边切割，提升连接可靠性。在实际应用场景中，这类支撑座不仅可用于常规民用家具的桌面支撑，也可适配小型设备操作台、实验室工作台的支腿连接，尤其适合需要频繁拆装的模块化桌面系统，

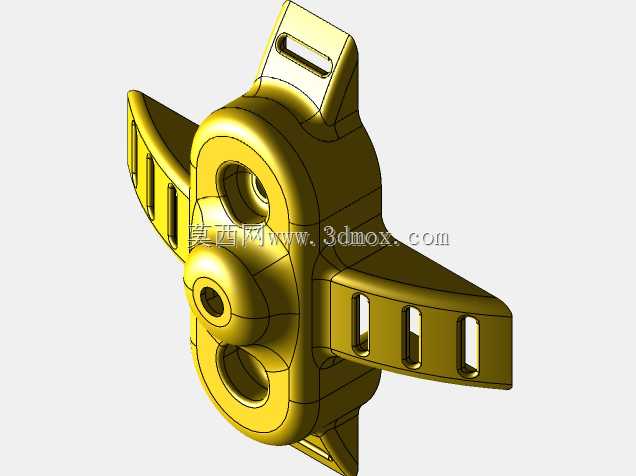

　　四个爪臂的均匀布局可保证各个方向的支撑刚度一致，避免桌面出现侧倾问题。建模过程中需重点关注各圆弧面的相切连续性，保证曲面过渡顺滑无突兀折角，同时安装孔位与安装槽的位置度公差需控制在0.1mm以内，保证与支腿、桌面的装配精度，壁厚过渡区域需做均匀渐变处理，避免注塑或铸造过程中出现缩孔、缺料等工艺缺陷。该结构的受力路径清晰，桌面载荷通过中心连接区域传递到四个爪臂，再通过爪臂上的安装槽传递到各支腿，最终传递到地面，多段圆弧的外形设计既满足结构受力需求，也具备较好的外观质感，适配多种现代风格的桌面设计需求。
