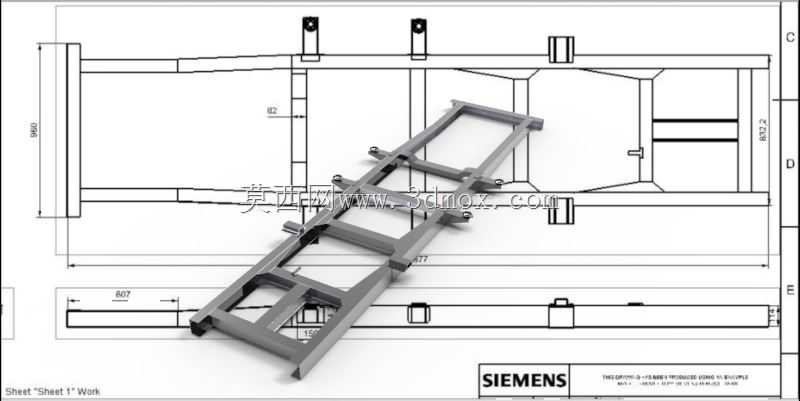

C型分段梯架式车辆承载底盘结构

在商用车、专用作业车辆以及特种改装车辆的底盘开发环节，分段式C型梯架底盘一直是兼顾承载能力与改装适配性的主流结构形式，这类结构摒弃了传统一体式纵梁底盘的冗余设计，通过分段拼接的C型截面纵梁搭配横向梯档式横梁，在保证整体扭转刚度的同时，为上装设备的安装预留了充足的布置空间。从实际应用场景来看，这类底盘常被用于市政作业车辆、轻型货运改装车、小型工程作业设备的承载基体，需要在复杂路况下承受上装设备的静载荷与行驶过程中的动载荷冲击，同时要适配不同上装的安装点位需求，因此在结构设计阶段就需要平衡刚度、重量与改装灵活性三者的关系。

从结构功能特性来看，该C型分段梯架底盘的纵梁采用开口C型截面设计，相较于闭口矩形截面，C型截面的翼缘面更便于安装支架的固定与后期改装打孔，无需额外在梁体上焊接过多安装座，减少焊接变形对底盘整体精度的影响；分段式的纵梁设计可以根据不同轴距需求灵活调整拼接长度，不需要重新开模制作整根纵梁，大幅降低多品种小批量改装车型的开发成本。横向的梯档式横梁采用等间距布置，每根横梁与纵梁的连接位置都经过载荷路径优化，能够将上装设备的集中载荷均匀分散到两根纵梁上，避免局部应力集中导致的梁体开裂问题，同时梯档之间的镂空区域可以方便布置燃油管路、制动管路以及电气线束，减少管线固定支架的使用量，也便于后期管线的检修维护。

在设计思路层面，这类梯架底盘的开发首先需要明确目标车型的轴荷分配与额定承载上限，通过有限元分析模拟不同工况下的应力分布：包括满载静止时的弯曲工况、崎岖路面行驶时的扭转工况、紧急制动时的纵向冲击工况以及转向时的侧向载荷工况，根据仿真结果调整纵梁的板材厚度、横梁的间距以及连接节点的加强形式。C型纵梁的翼缘宽度与腹板高度经过多轮迭代优化，在保证截面抗弯模量满足承载要求的前提下，尽可能降低梁体的自重，实现轻量化与承载能力的平衡；分段拼接的位置特意避开了载荷集中的悬架安装点、牵引销安装点区域，拼接处采用加强板贴合并采用高强度螺栓连接，保证拼接位置的连接强度不低于整梁的本体强度。

从外形尺寸与安装边界来看，该梯架底盘的整体宽度适配常规轻型车辆的轮距要求，纵梁的上下翼缘面保持足够的平面度公差，保证上装设备安装时的贴合度，避免出现安装间隙导致的应力集中；底盘前端预留了动力总成的安装点位，包括发动机悬置安装孔、变速箱支架安装位，后端预留了后悬架、牵引装置的安装接口，两侧纵梁的翼缘上预留了标准化的安装孔系，孔位间距符合改装行业的通用标准，能够适配货箱、作业装置、罐体等多种上装的安装需求。底盘的离地间隙经过校核，满足非铺装路面的通过性要求，同时纵梁的C型开口朝向内侧，避免行驶过程中飞溅的泥水、碎石对梁体内部造成长期侵蚀，也能减少管线外露被刮蹭的风险。

在实际装配过程中，这类分段梯架底盘的所有连接孔位都采用数控加工完成，保证孔位的位置精度，拼接时通过专用工装定位，保证两根纵梁的平行度以及横梁的垂直度，避免装配应力残留；焊接工序采用气体保护焊，对连接节点的焊缝高度、焊接顺序都有明确要求，减少焊接变形，焊接完成后经过抛丸处理去除焊接应力与氧化皮，再进行表面涂装，提升底盘的耐腐蚀能力。相较于传统的一体式梯形底盘，这种C型分段结构的生产灵活性更高，能够快速响应不同改装场景的定制化需求，同时在维修更换时，只需要更换损坏的分段梁体，不需要整体更换底盘车架，大幅降低后期的维护成本。在实际道路测试中，这类底盘的扭转刚度能够满足复杂路况的使用要求，在满载过坎、单侧车轮抬升的工况下，底盘的变形量处于设计允许范围内，不会出现上装设备移位、管路拉扯断裂的问题，长期使用的可靠性经过多场景验证，能够满足各类轻型专用车辆的承载需求。
