双座钢管车架越野全地形车结构设计

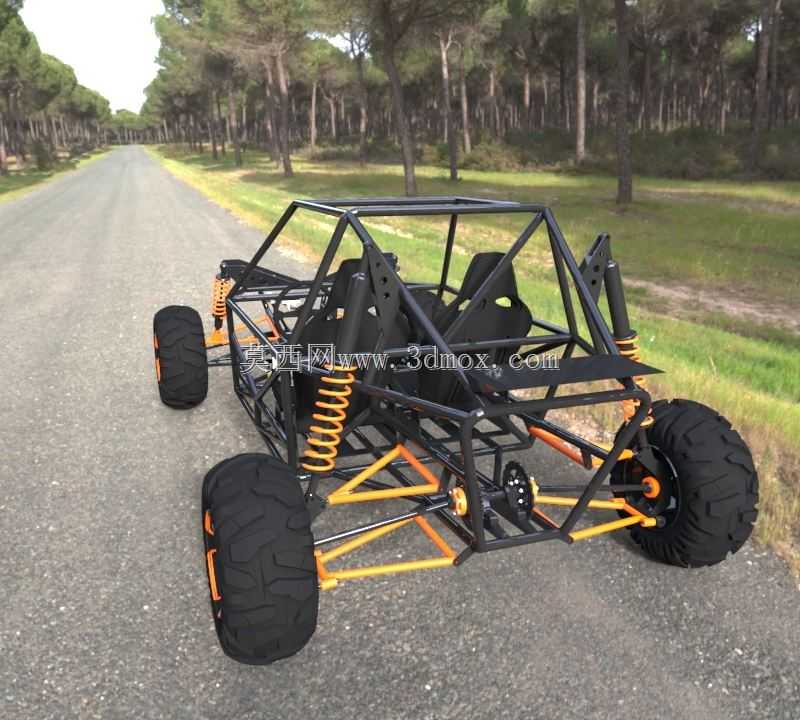

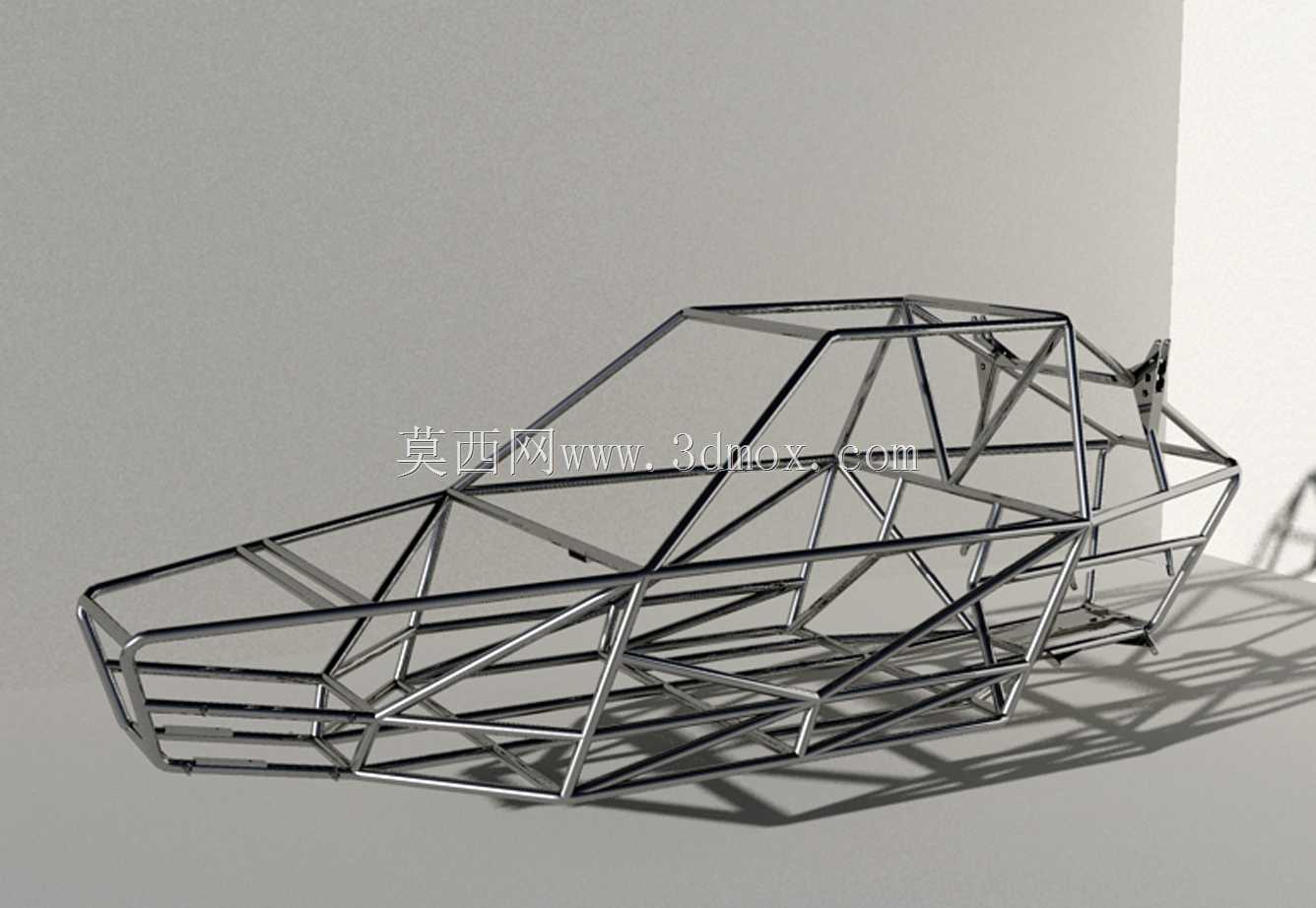

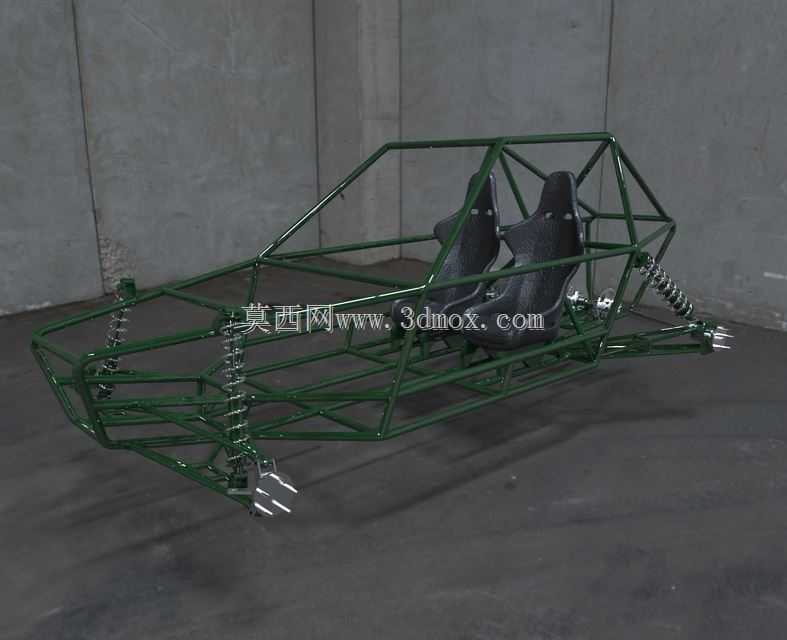

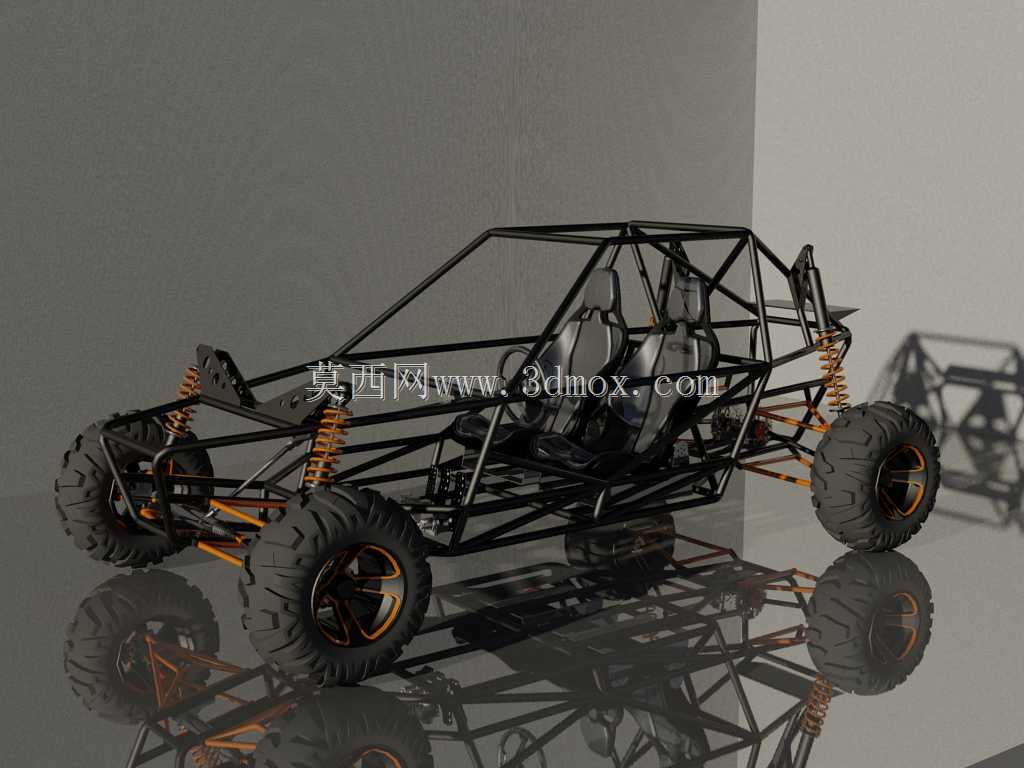

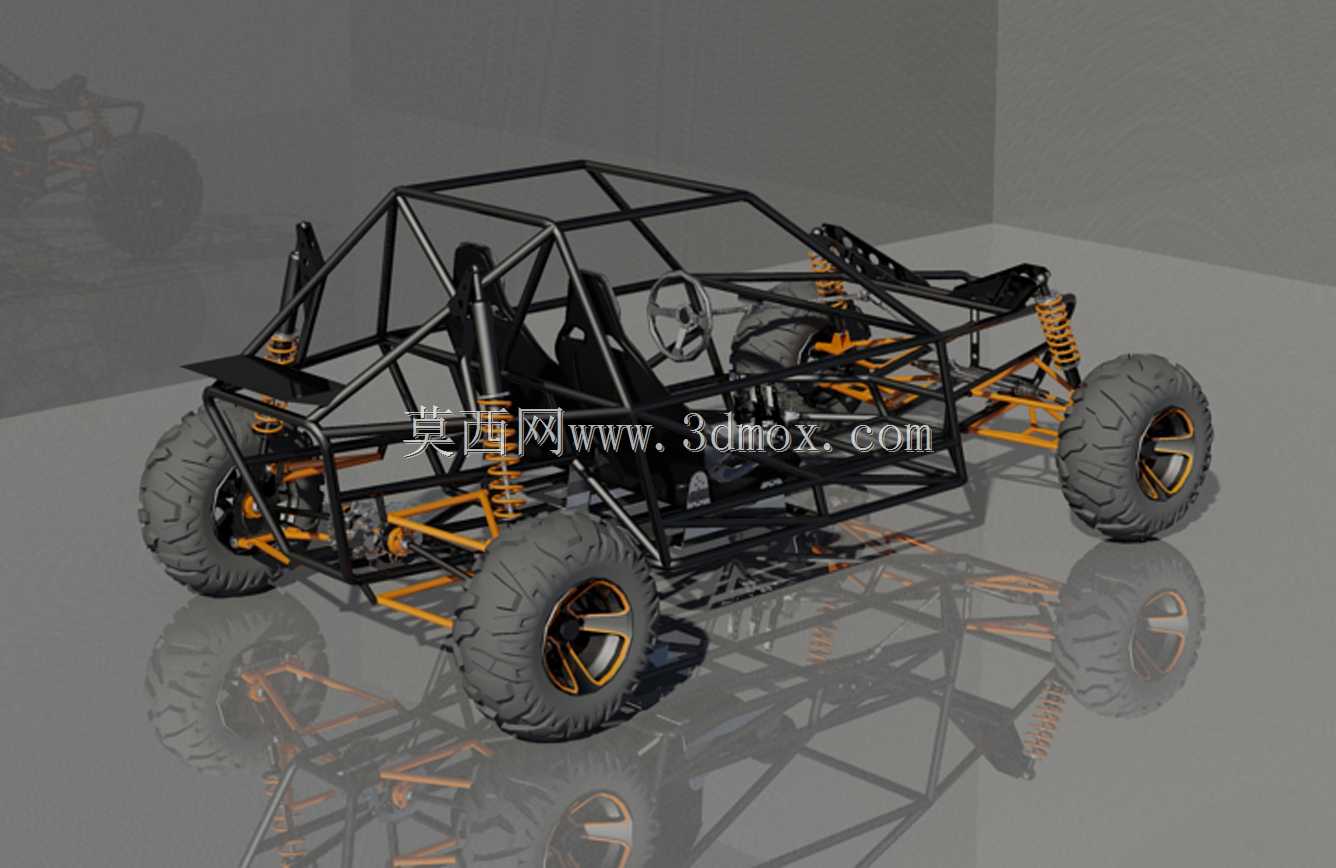

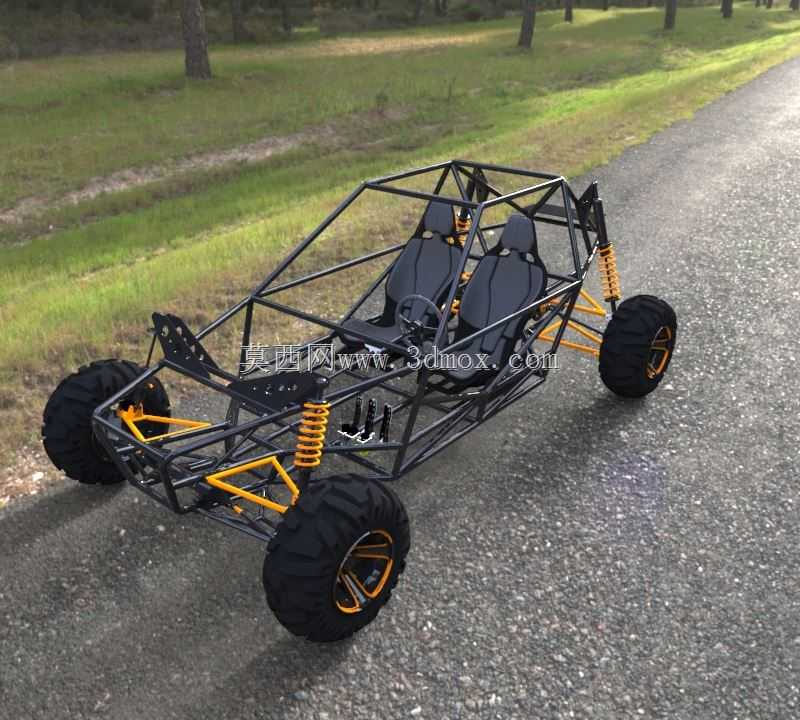

这款双座管架式越野载具的设计，核心瞄准非铺装路面的穿越、户外越野休闲以及小型特种作业通勤场景，区别于量产民用越野车的承载式或非承载式封闭车身结构，整车采用外露空间管阵式车架作为核心承载基体，所有动力总成、行走机构、乘员约束结构均直接挂载于管架之上，最大化降低整备质量的同时，获得远超同排量量产车型的抗扭刚性，能够承受飞坡落地、交叉轴扭曲、侧面剐蹭等极端越野工况下的载荷冲击。从设计逻辑上看，车架主环采用大管径高强度合金钢管弯折焊接成型，乘员舱区域的管架布局完全围绕双座乘员的生存空间搭建，侧边防撞管、顶部防滚环、前部溃缩吸能段的管径与壁厚经过载荷匹配，前部管架预留出动力总成的安装舱位，适配1000cc排量级直列四缸摩托车发动机的安装点位，发动机采用横置后驱布局，匹配对应减速比的链传动或轴传动结构，将动力输出至后轮，部分改型版本可扩展四驱分动结构，进一步提升复杂地形的通过能力。行走系统部分，前后均采用双叉臂式独立悬架结构，长行程螺旋弹簧搭配双向阻尼减震器，减震器安装角度经过运动学校核，在车轮上下跳动过程中尽可能减少轮距、倾角的参数变化，保证大行程压缩与拉伸工况下的轮胎接地面积，轮胎选用大颗粒块状花纹的越野专用胎，搭配防脱轮辋结构，避免低胎压越野工况下轮胎与轮辋脱开。整车的安装边界设计充分考虑了改装兼容性，前部管架预留了防撞杠、绞盘的安装螺孔，后部可扩展外挂备胎、燃油备用箱、工具置物架的安装点位，乘员舱内的座椅安装位采用可调式滑轨结构，可适配不同体型的驾乘人员，同时预留四点式安全带的安装挂点，满足激烈驾驶下的乘员约束需求。转向系统采用齿轮齿条式结构，转向拉杆的长度与球头强度经过冲击载荷校核，避免越野过程中受到石块撞击出现变形断裂，制动系统采用前后盘式结构，制动管路沿车架管内侧排布，外置金属护板避免行驶过程中被飞石打穿。从尺寸边界来看，整车轴距控制在2200mm至2400mm区间，轮距在1600mm左右，最小离地间隙不小于300mm，接近角与离去角均大于40度，能够顺利通过陡坡、深沟、乱石滩等常规量产越野车难以通行的地形，整车干重控制在400kg上下，依托大排量摩托车发动机的高功率输出，推重比远超同级别量产越野车型，能够满足沙漠冲坡、林道穿越、岩石攀爬等多种越野场景的使用需求。设计过程中对管架的焊接节点做了应力集中优化，所有管材衔接处均采用相贯线切割满焊处理，关键受力节点额外增加加强筋片，避免长期交变载荷下出现焊缝开裂的问题，悬架摆臂采用钢管焊接成型，摆臂铰接点选用密封式向心关节轴承，既满足大角度摆动的活动余量，又能阻挡泥沙进入铰接部位，延长维护周期。燃油箱布置于乘员舱后方的车架中部位置，处于前后轴荷的中心区域，避免燃油量变化对整车重心位置产生过大影响，同时该位置处于防滚架的保护范围内，发生碰撞翻滚时不易出现燃油泄漏风险。整车的电气线路全部沿车架管材内部穿行走线，外部预留防水接插件，能够满足涉水行驶时的电气系统防水需求，进气系统采用高位进气布局，进气口延伸至车架顶部高度，提升整车的涉水深度上限。
