视错觉木质榫卯穿插结构创意摆件

　　这款视错觉木质穿插结构，最初的设计出发点是用于工业设计专业的结构认知教学演示，也可作为机械结构展陈的互动体验装置，帮助学习者跳出常规正交装配的思维定式，理解空间透视与实体结构的错位关系。很多人第一眼看到这个结构会产生“构件互相穿透无法拆分”的错觉，实际上所有木质构件都遵循严谨的空间避让逻辑，没有任何一处存在实体干涉，只是通过特定的观察角度，让不同平面的构件在视觉上形成了交叉重叠的效果。

　　从实际功能来看，这类结构除了教学演示用途，也可衍生为文创类的益智拆装玩具，或者作为工业设计展馆的互动展项，参观者可以通过亲手拆解、组装，理解空间结构的透视原理，打破对常规榫卯装配的固有认知。设计过程中没有采用金属连接件或者胶粘工艺，完全依靠构件自身的尺寸配合实现拼接，所有构件的截面都采用统一的矩形截面，截面边长控制在40mm，保证不同方向的构件在视觉上能够形成连贯的线条，强化视错觉的呈现效果。

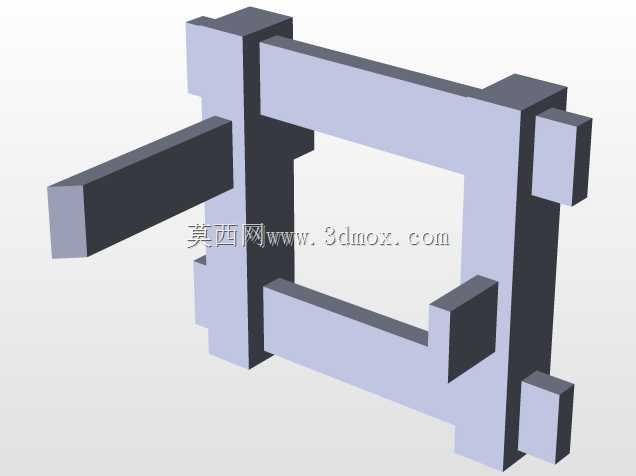

　　在设计思路上，首先确定了核心的观察视点位，也就是常规站立观看的1.5米高度、距离结构1.2米的正前方视角，在这个视角下，横向、纵向、斜向的三根主构件刚好在视觉上形成互相穿插的效果，而偏离这个视角之后，就能清晰看到构件之间的错位避让关系。每根构件的长度都经过反复调整，横向主构件长度为320mm，纵向立柱高度为280mm，顶部的小型斜向框架构件长度为120mm，所有构件的边缘都做了R2的圆角处理，避免木质尖角造成磕碰，同时也让线条视觉上更柔和，不会因为尖锐边缘破坏视错觉的整体连贯性。

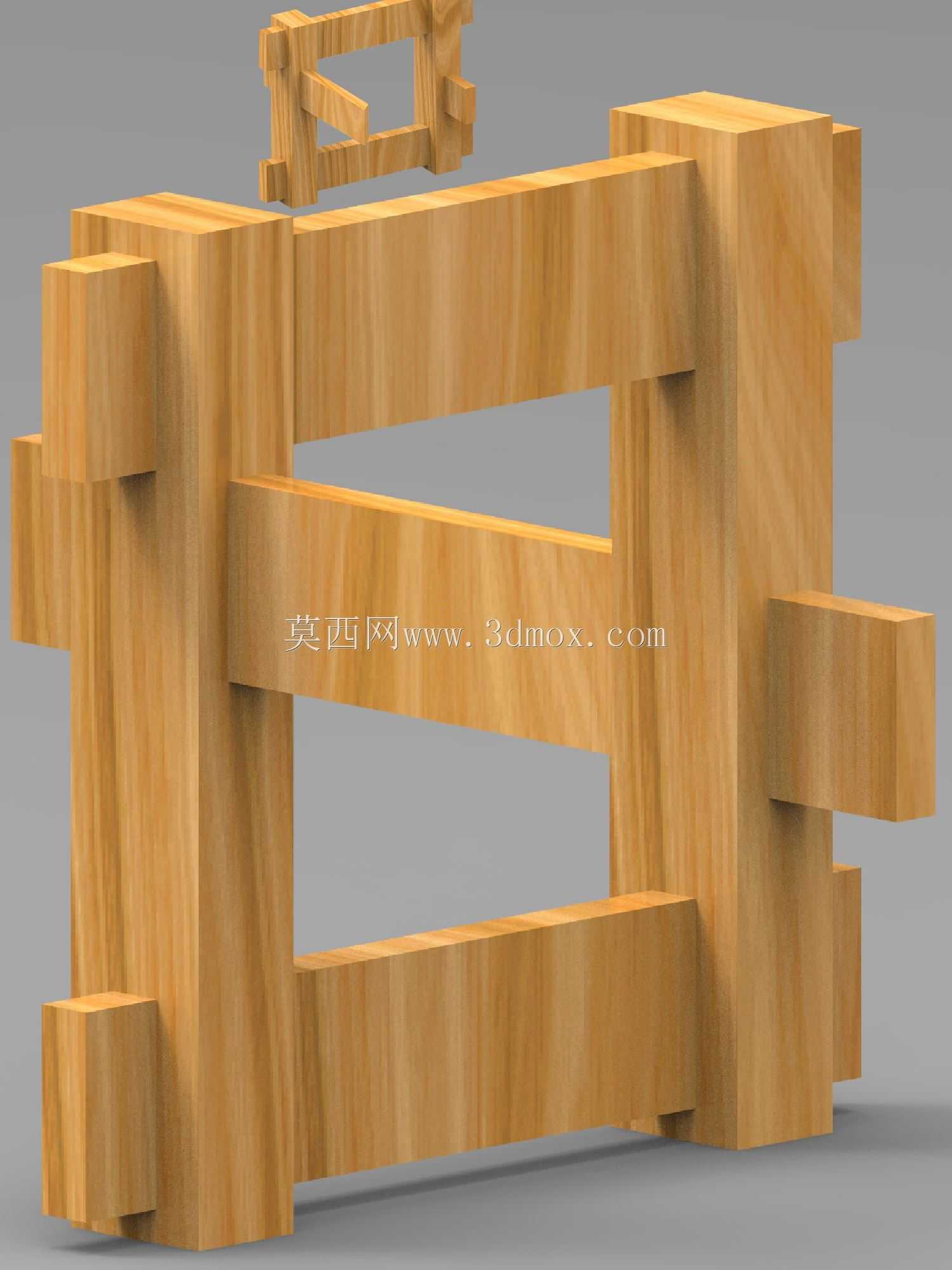

　　安装边界方面，整个结构的最大外轮廓尺寸为长320mm、宽120mm、高280mm，放置时只需要平整的支撑台面即可，不需要额外的固定连接件，所有构件依靠自身的拼接摩擦力就能保持稳定的装配状态，拆解时只需要按照特定的顺序依次抽出不同方向的构件即可，不需要借助额外工具。结构的配合公差控制在0.2mm以内，既保证组装之后不会出现松动晃荡的情况，也不会因为公差过小导致拆装卡顿，木质材料选用榉木作为原型材质，硬度适中，加工性能好，表面纹理均匀，渲染之后能够呈现自然的木质质感，也方便后续如果做实物加工时直接下料制作。

　　在结构细节处理上，每根构件的避让缺口位置都做了导向斜角，方便组装时快速对位，不会因为直角对位困难导致组装失败。顶部的小型框架构件除了强化视错觉的视觉效果之外，也起到了限位的作用，当所有构件拼装到位之后，顶部框架刚好卡入对应位置，限制横向和纵向构件的窜动，提升整体结构的稳定性。很多初次接触这个结构的设计者容易犯的错误是让构件出现真实的实体干涉，或者避让幅度过大导致在核心观察视角下无法形成连贯的穿插视觉效果，设计过程中需要反复在三维软件中切换到核心视角调整构件位置，同时在正交视图中检查每一处的配合间隙，确保既没有干涉，也不会出现过大的缝隙破坏视觉效果。

　　这类视错觉结构的设计核心，本质上是利用了人眼的单目视觉透视误差，将不同深度平面的构件在二维投影上形成重叠，从而产生违背常规装配逻辑的视觉感受，在实际的工程设计中，类似的透视错位思路也常被用于设备的外观防护设计、管线排布的视觉优化中，通过调整不同位置构件的相对位置，在特定观察角度下让设备外观更简洁规整，减少视觉上的杂乱感。
