细水口三板式注塑成型模具结构

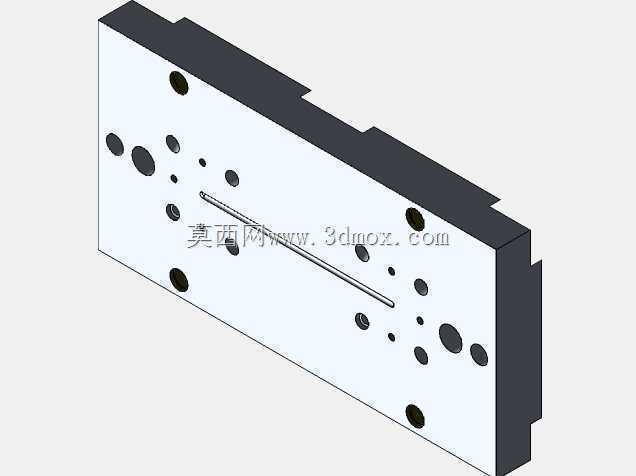

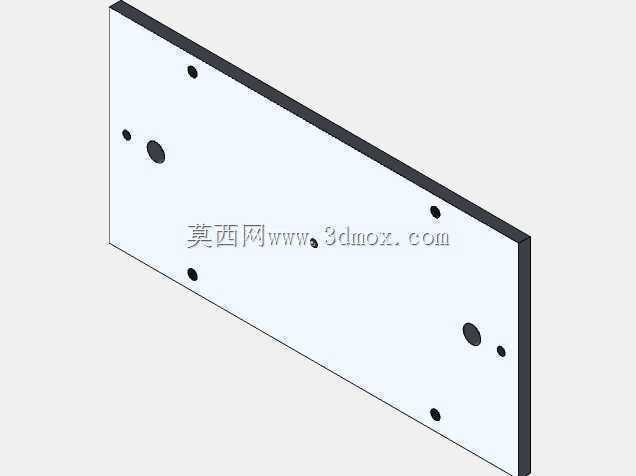

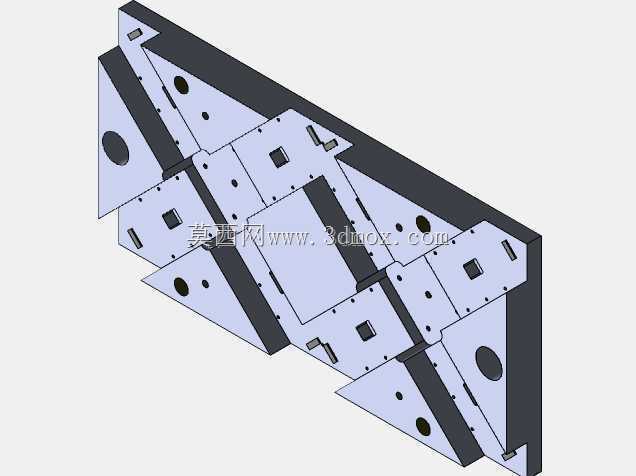

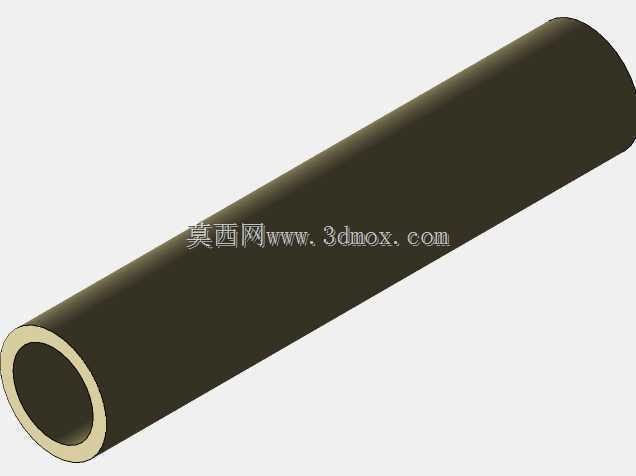

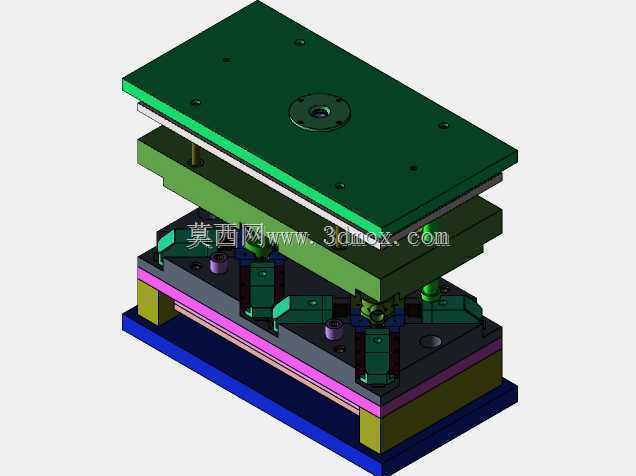

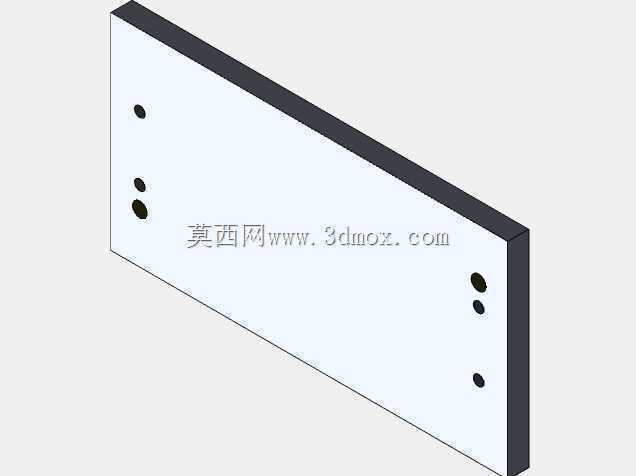

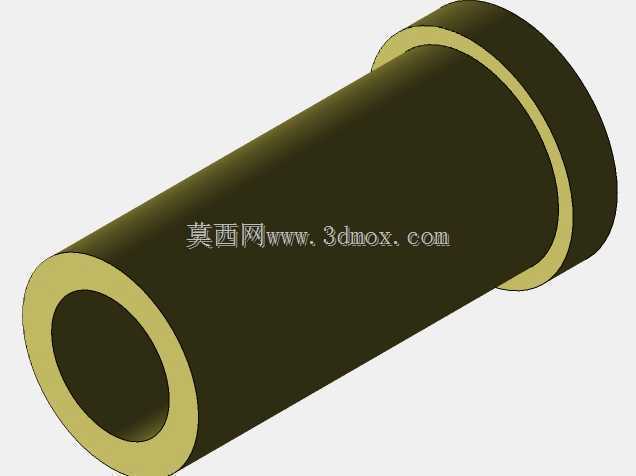

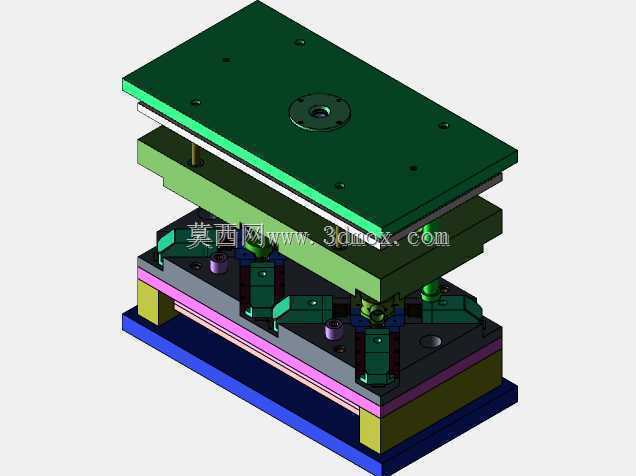

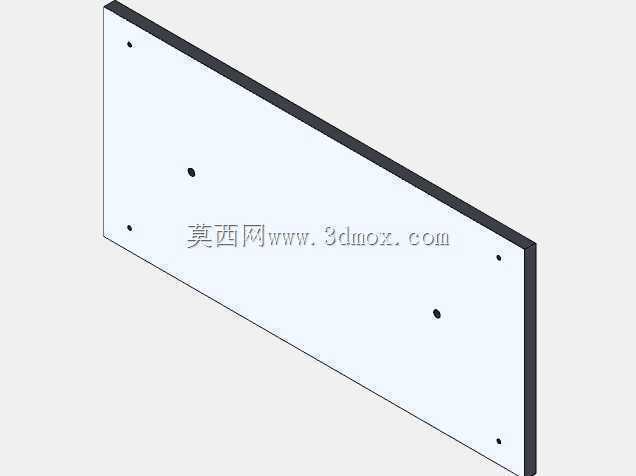

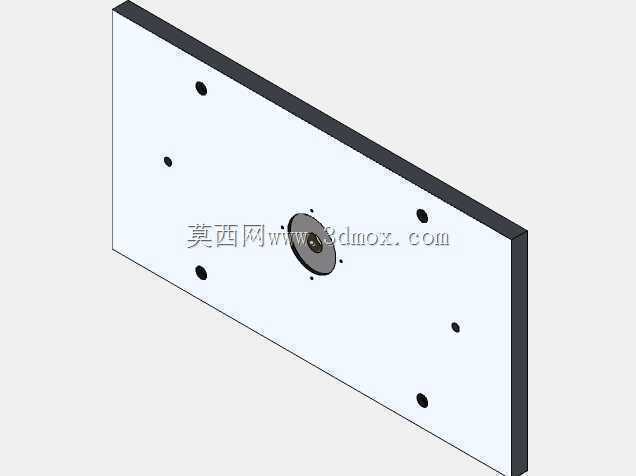

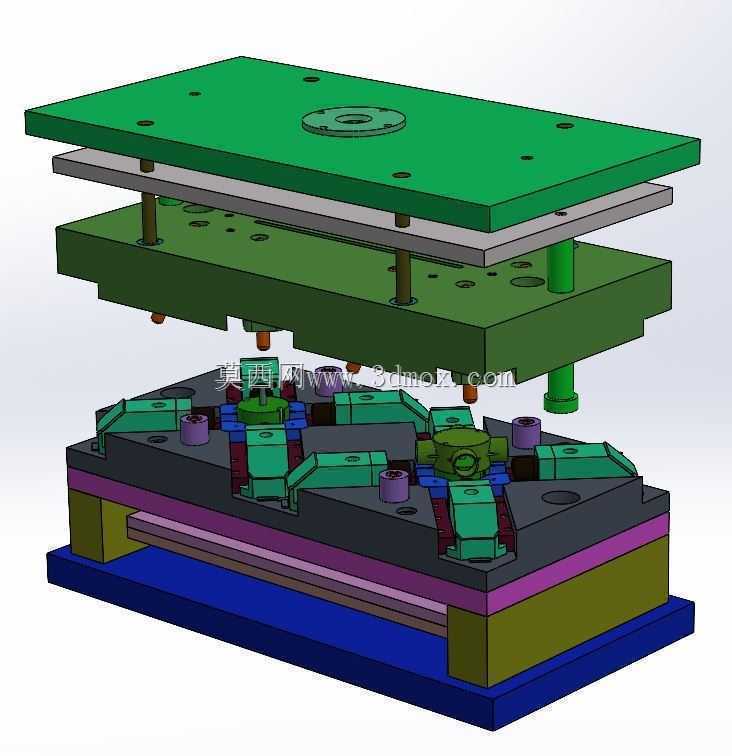

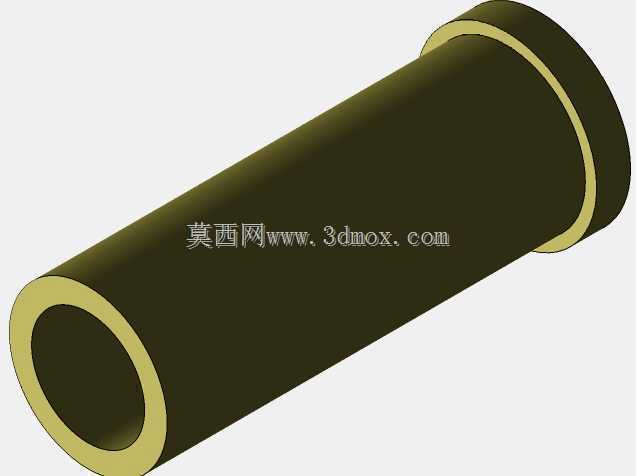

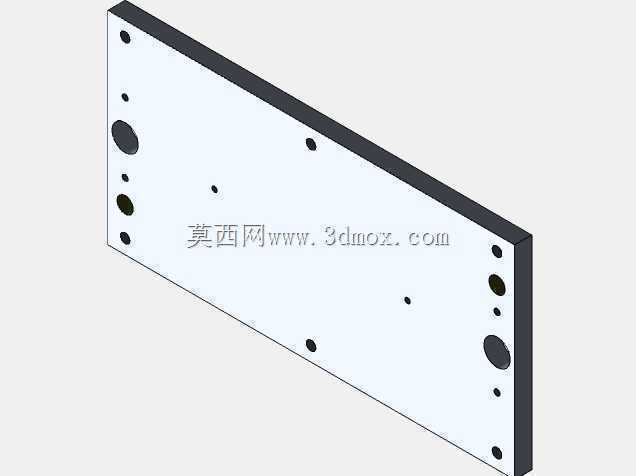

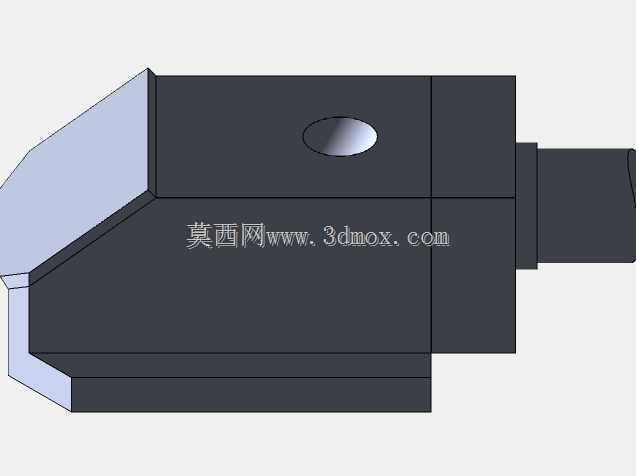

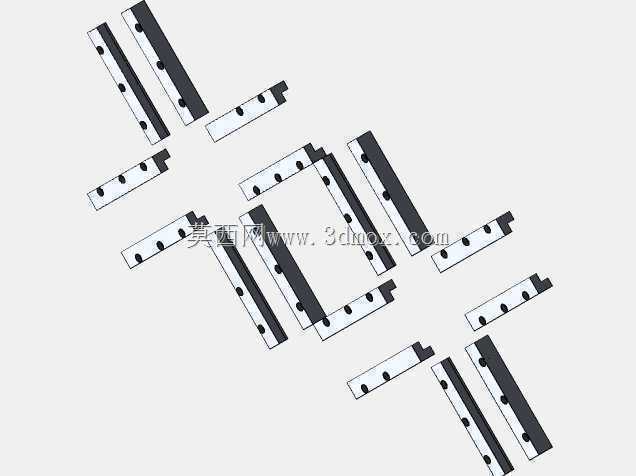

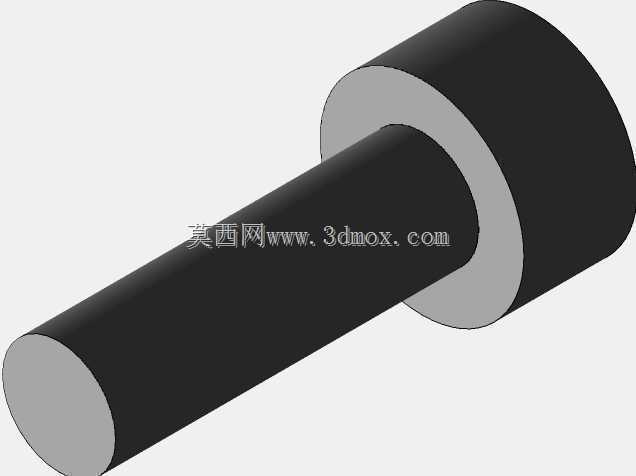

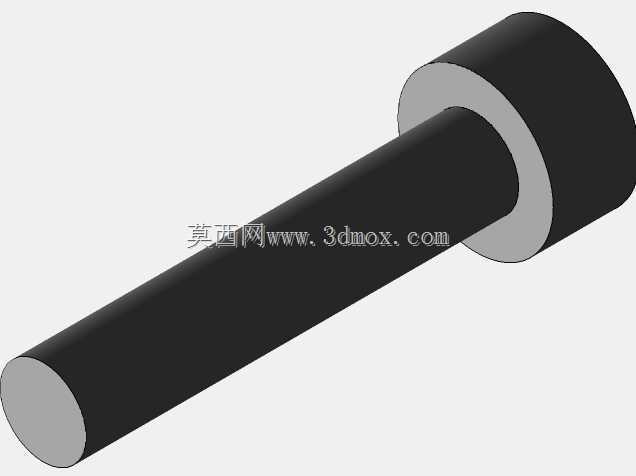

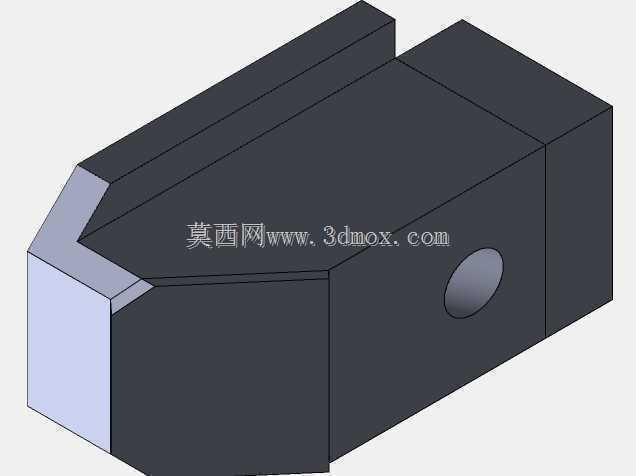

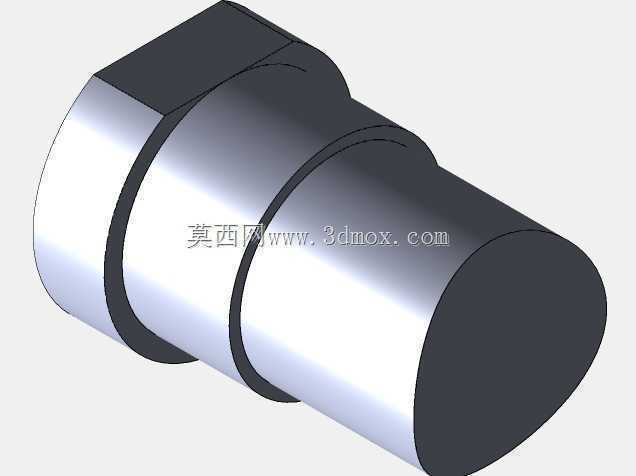

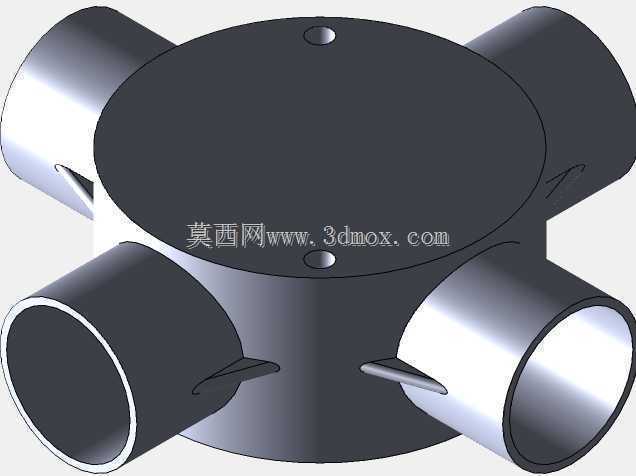

　　这套三板式注塑模具主要应用于小尺寸多腔塑胶件的大批量注塑生产场景，适配点浇口进胶的塑胶制品成型需求，常见于消费电子小型结构件、精密家电配件、日用塑胶零部件的生产环节，相比两板模结构，能在开模过程中自动完成浇道凝料与产品的分离，省去人工修剪浇口的工序，适配自动化连续注塑生产的节拍要求。从结构设计逻辑来看，整套模具沿开模方向分为定模面板、流道推板、定模板、动模板、动模支承板、顶出机构安装板、动模底板几个核心层级，导柱导套沿模架四角均匀布置，保证多次开合模过程中的对位精度，避免型腔错位导致的产品飞边、尺寸超差问题。进胶方式采用点浇口设计，流道开设在流道推板与定模板之间的分型面处，开模时首先在定模面板与流道推板之间完成第一次分型，

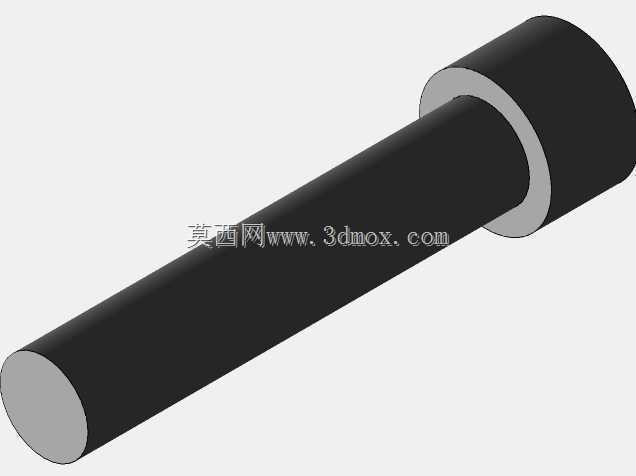

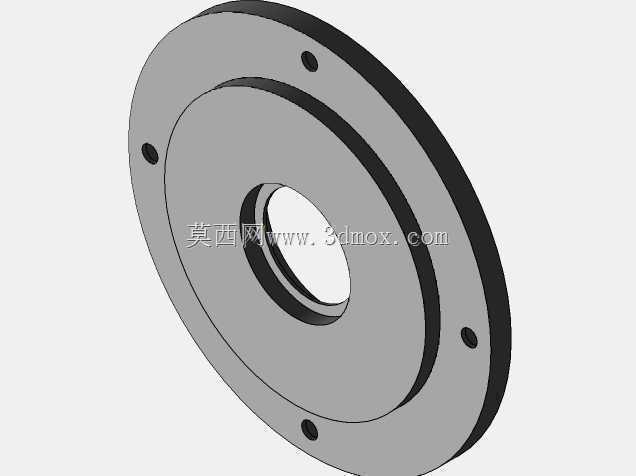

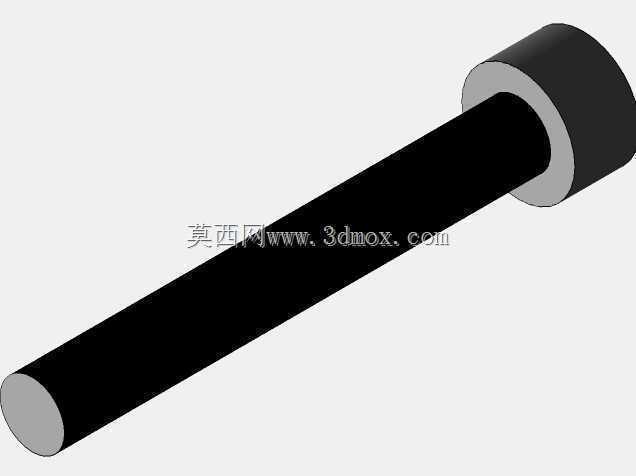

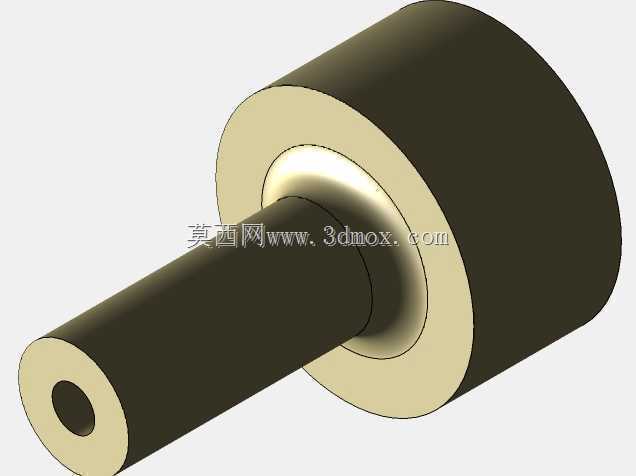

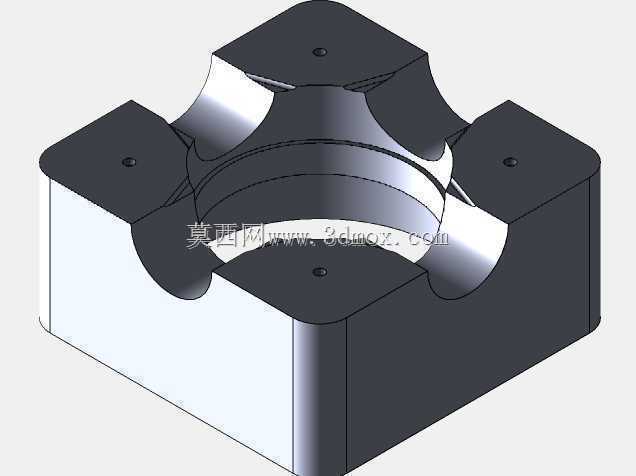

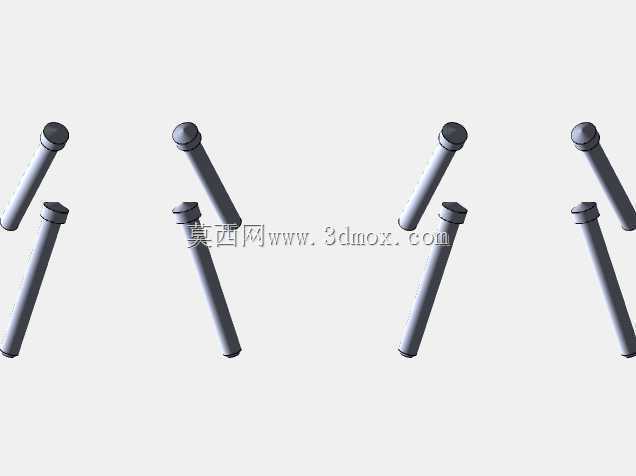

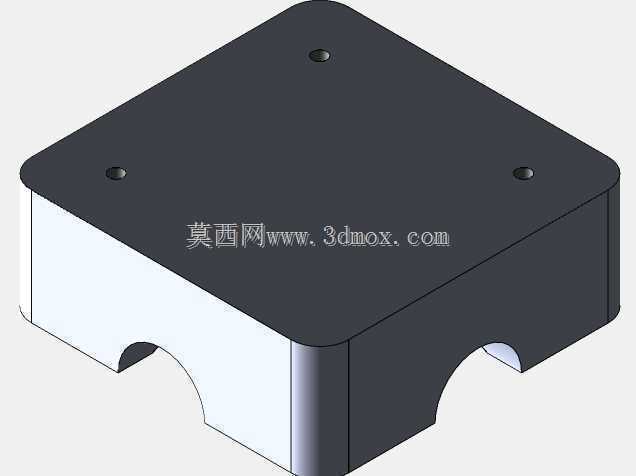

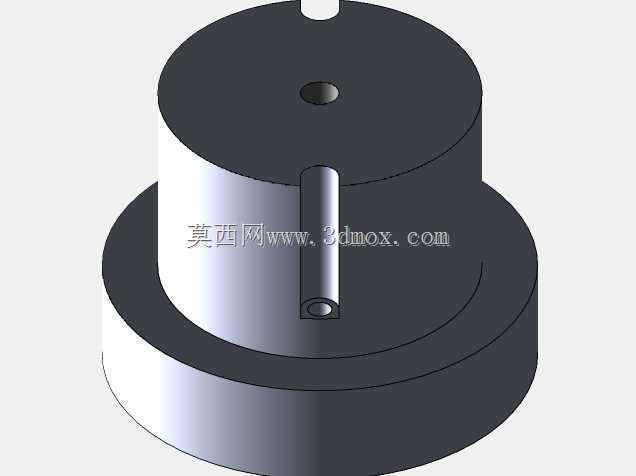

　　将主浇道凝料从浇口套中拉出，随后流道推板与定模板之间完成第二次分型，切断点浇口并将流道凝料从定模侧推出，最后动定模主分型面打开，动模侧的顶针板带动顶杆、推块等顶出元件，将冷却定型后的塑胶件从动模型芯上平稳顶出，避免顶出过程中产品出现变形、顶白等外观缺陷。模架的安装边界适配常规卧式注塑机的装模尺寸，定模侧的定位圈与注塑机定模固定板的定位孔精准配合，保证浇口套与注塑机射嘴的同轴度，动模侧的顶棍孔位置匹配注塑机的顶出杆排布，无需额外加装顶出转接板即可完成装模调试。型腔部分采用多腔均衡排布设计，进胶点到每个型腔的流道长度保持一致，保证注塑过程中各型腔的填充压力、填充时间同步，避免不同模腔产品出现收缩率不一致、尺寸偏差过大的问题，

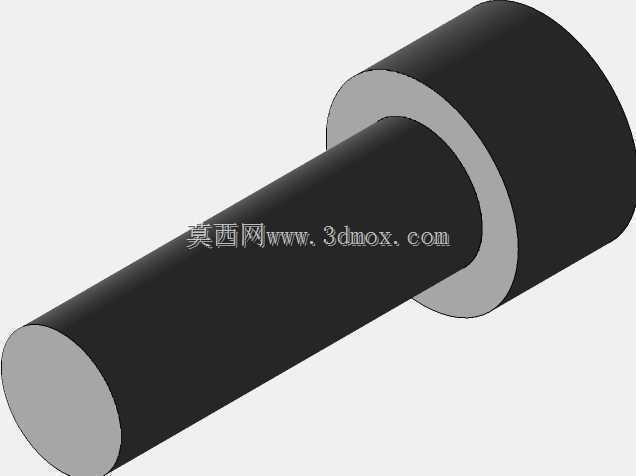

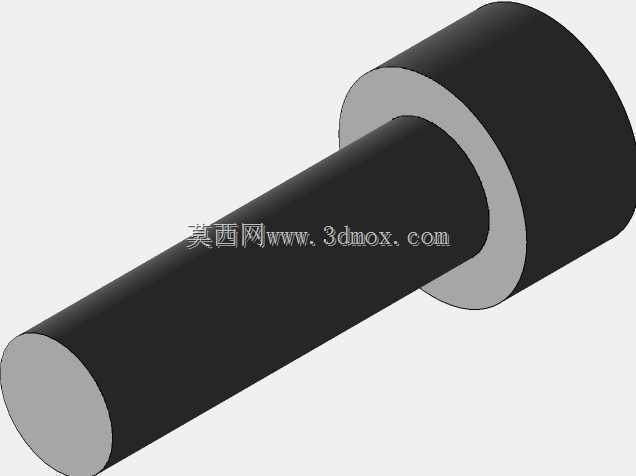

　　冷却水道沿型腔、型芯周边均匀环绕布置，水道直径与间距符合注塑模冷却设计规范，保证成型过程中模温均匀分布，缩短产品冷却定型周期，提升整体生产效率。模具的导向机构除了四角的主导柱外，在型腔周边还增设了精定位元件，承受注塑过程中型腔内的侧向胀型力，避免长期生产后导柱出现磨损偏移，保证模具的长期使用寿命，顶出机构中设置了复位杆与复位弹簧，合模过程中可带动顶出机构提前复位，避免顶杆与定模型腔发生碰撞干涉。
