料理杯注塑成型模具结构设计

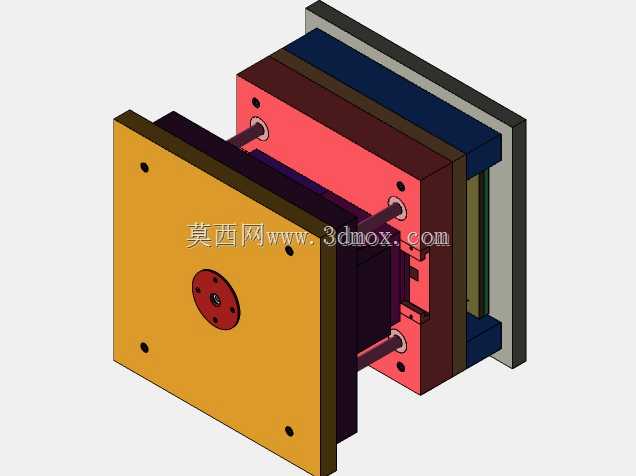

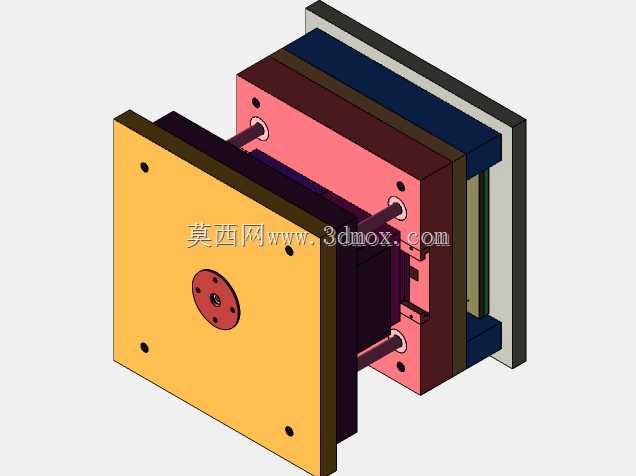

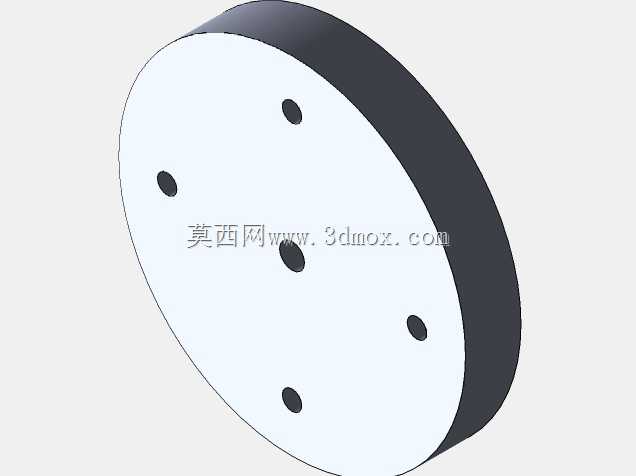

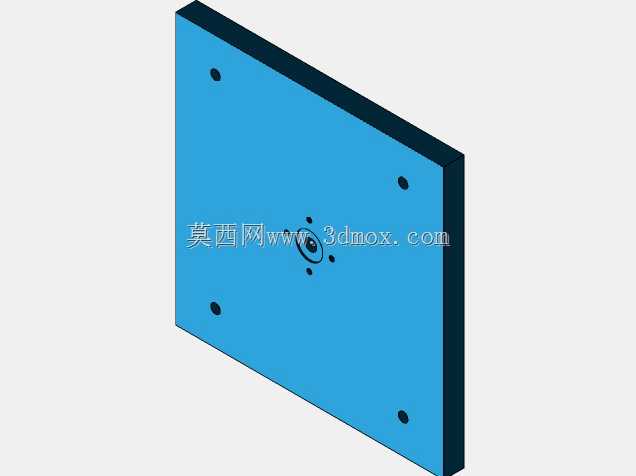

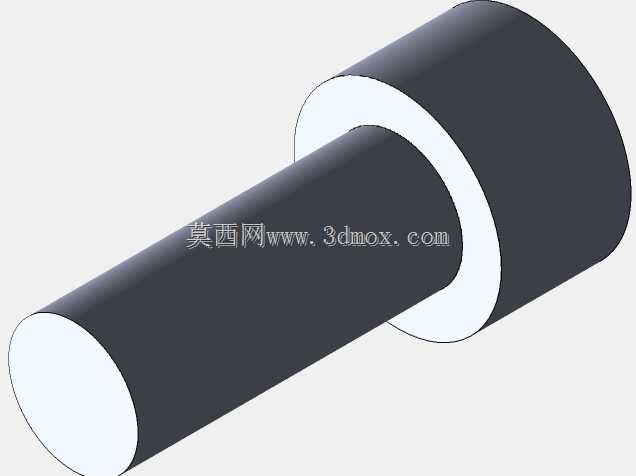

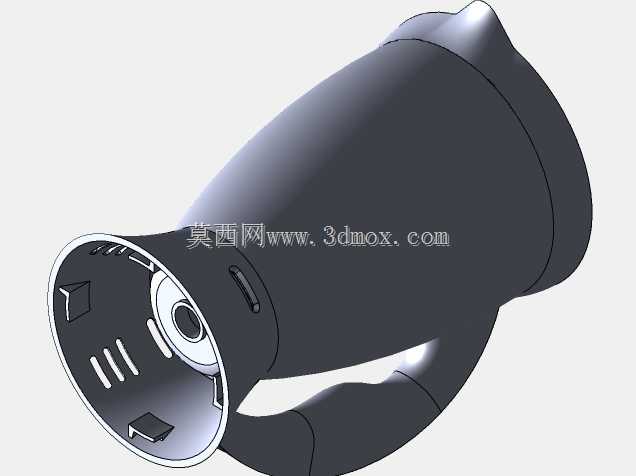

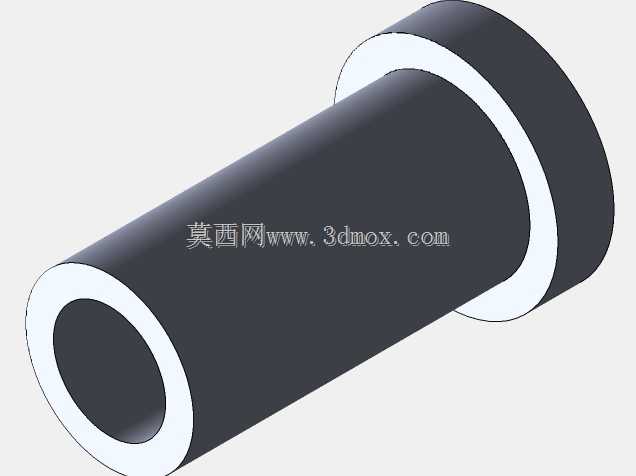

　　这套模具针对家用料理机搅拌杯的注塑成型需求开发，适配食品级透明塑料材质的批量生产场景，主要应用于小家电塑料配件的制造环节，对应生产的成品直接作为料理机的盛装搅拌容器，需要满足食品接触安全、耐冲击、透明度均匀、把手握持强度达标等实际使用要求。从结构布局来看，模具采用标准两板模模架结构，上下模座采用调质钢材加工，保证合模过程的刚性与重复定位精度，导柱导套布置在模架四角，合模导向段长度足够避免合模错位，适配卧式注塑机的安装接口，上下模的安装孔位匹配常规160吨级注塑机的模板固定尺寸，安装时无需额外加装过渡垫板。

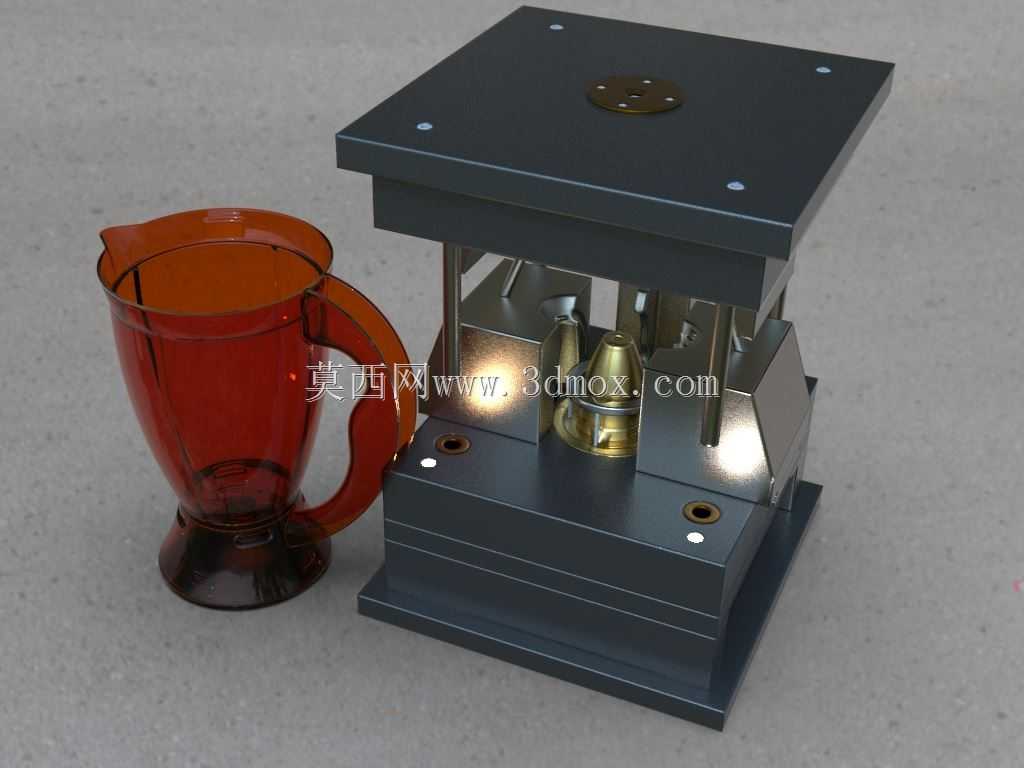

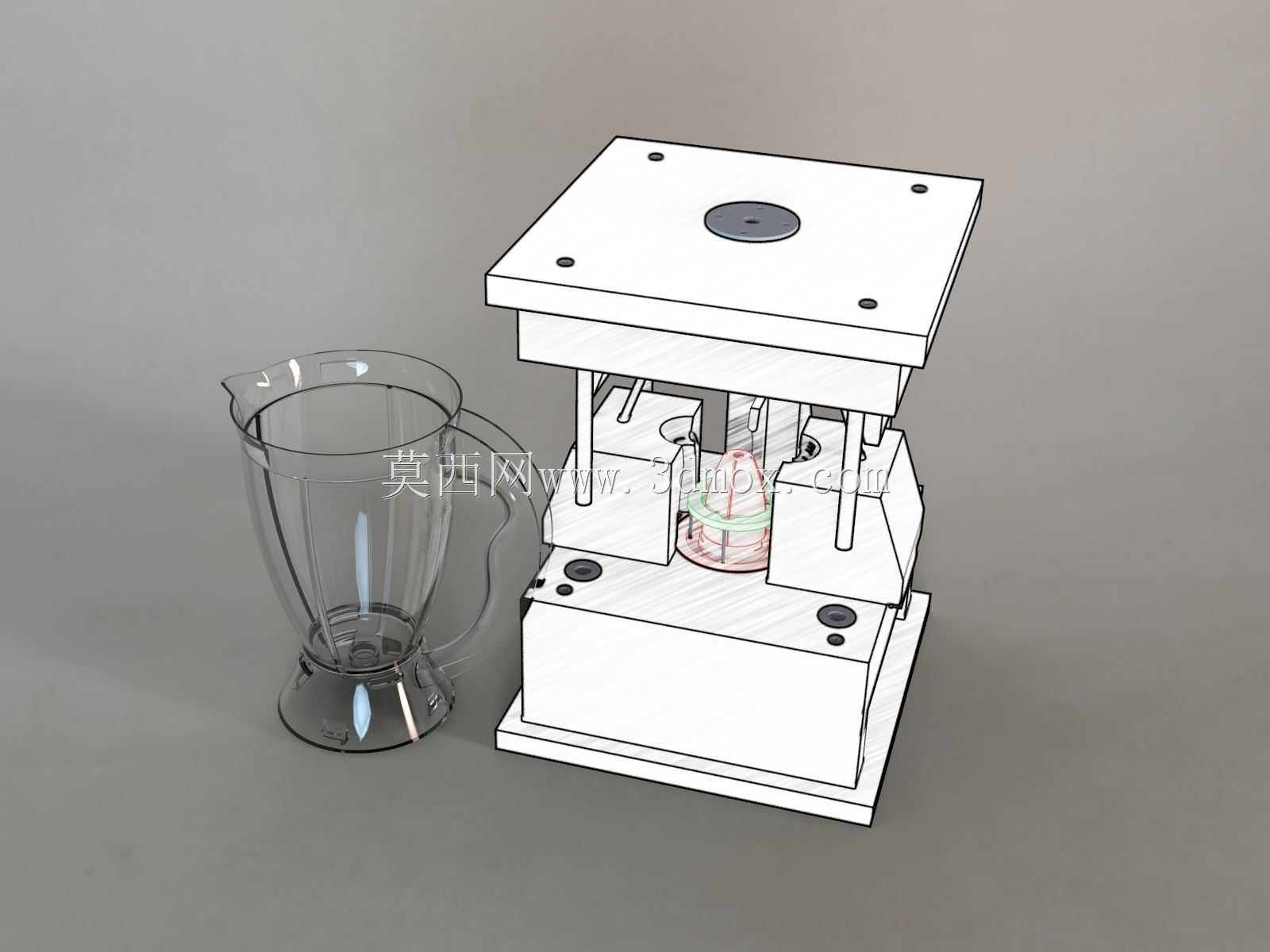

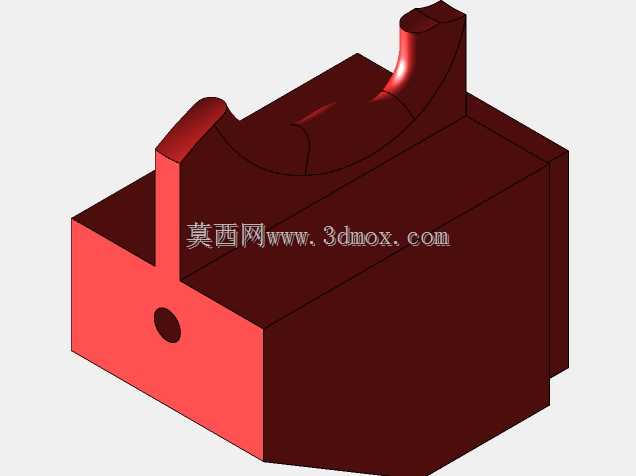

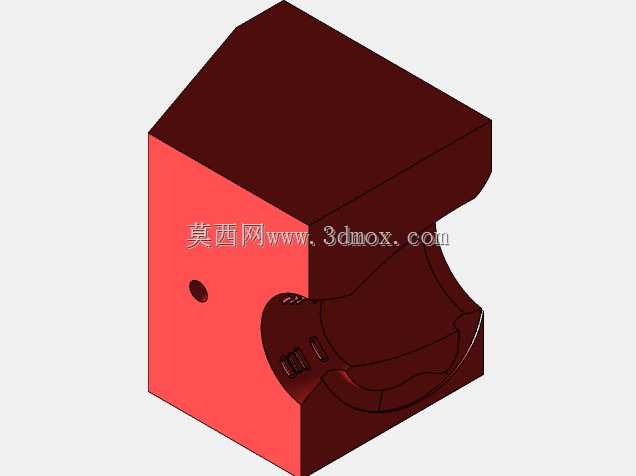

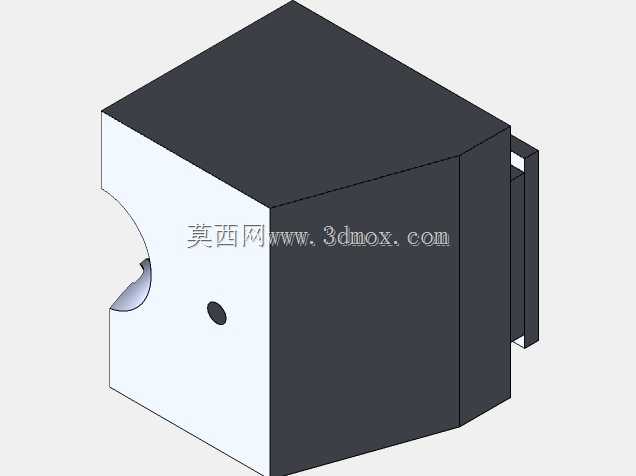

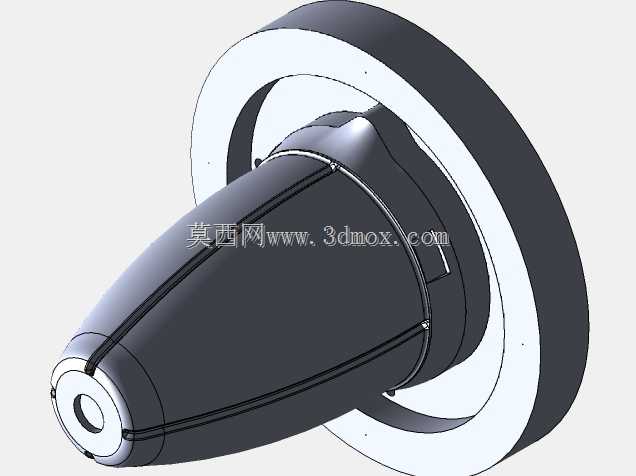

　　成型部分的型腔直接对应搅拌杯的整体外形，考虑到杯身带侧置把手的结构特征，模具内部设置了斜导柱驱动的侧抽芯机构，开模过程中斜导柱带动侧滑块先行退出把手部位的倒扣区域，避免顶出时拉伤塑件表面；杯身主体的型腔做了镜面抛光处理，保证成型后透明杯身的透光率均匀，无明显流痕、熔接痕缺陷，浇口采用潜伏式浇口设计，开设在杯底的边缘位置，开模时浇口自动拉断，无需后续人工修剪浇口，减少后工序的工作量。冷却系统采用环绕式水路布置，分别在定模型腔、动模型芯以及侧滑块内部开设冷却水道，水道距离型腔壁的距离控制在12-15mm区间，保证成型过程中型腔各区域温度均匀，减少塑件冷却不均导致的收缩变形，尤其是杯身薄壁区域与把手厚壁区域的冷却速率匹配，避免厚壁处出现缩痕、应力集中问题。

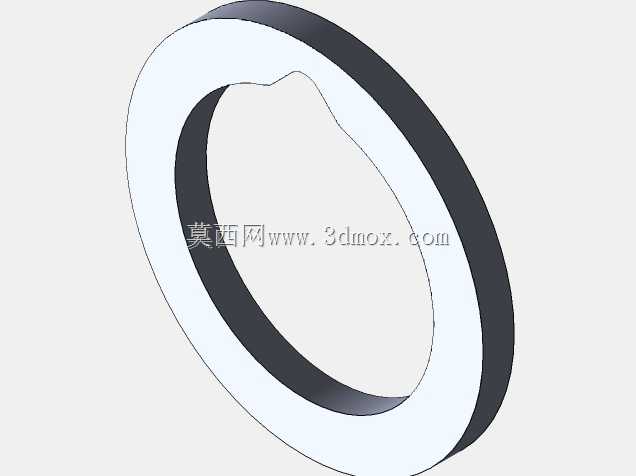

　　顶出机构采用顶杆+推板组合的顶出方式，杯口边缘位置布置环形推板，杯底对应位置设置均匀分布的顶杆，顶出力分散作用在塑件的刚性区域，避免顶出时透明件表面出现顶白、顶穿缺陷；顶出行程预留足够余量，保证塑件完全脱离型芯后再由机械手取件，适配自动化生产的节拍需求。排气槽开设在型腔最后填充的边缘位置，排气槽深度控制在0.02mm，既可以顺畅排出型腔内的空气，避免填充时出现困气烧焦问题，又不会产生飞边毛刺。整套模具的合模精度控制在0.02mm以内，成型周期可控制在35秒左右，单模次成型一件成品，量产时的尺寸稳定性可满足小家电配件的装配公差要求，杯身与杯座、刀组组件的配合尺寸预留了合理的收缩余量，针对透明AS材质的收缩率做了精准补偿，避免成型后尺寸超差导致后续装配干涉。从安装边界来看，模具整体闭合高度适配常规注塑机的最小模厚要求，开模行程满足抽芯与顶出的总行程需求，吊环孔设置在模架的重心位置，方便模具吊装转运，冷却水路、紧固螺丝的排布避开了顶出、抽芯的运动路径，不存在运动干涉风险，日常生产维护时只需定期清理分型面残留的塑料碎屑、检查导柱润滑状态即可维持稳定生产。
