十字交叉式球面接触传动轮结构

项目分类:机械图纸 发布时间:2021-11-01 ID:352366
  • 十字交叉式球面接触传动轮结构
  • 十字交叉式球面接触传动轮结构

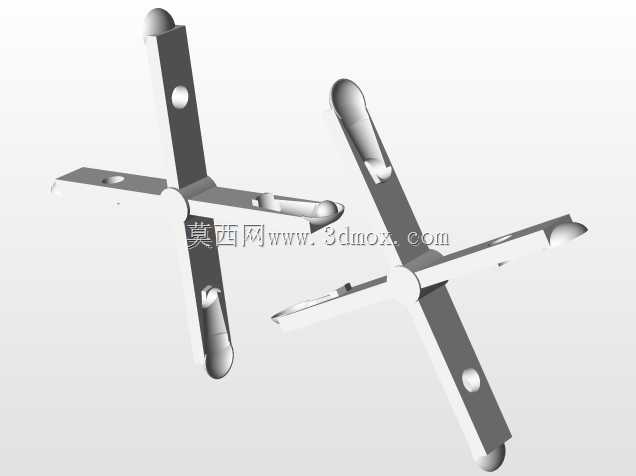

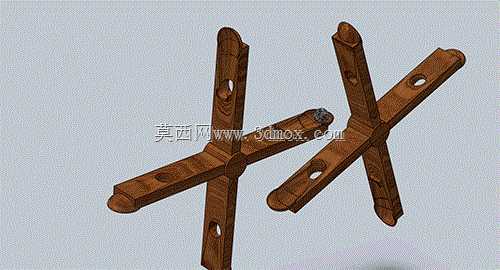

这类十字交叉布置的球面接触传动构件,常应用在需要小空间内实现多方向动力传递、换向接触的轻载传动场景中,比如小型分拣设备的换向拨料机构、玩具类传动结构、小型实验台的多向位移驱动端,也可作为轻载输送线的辅助转向接触轮使用,替代传统的固定轴轮组,在需要轮体自身可随接触受力方向自适应偏转的工位上,能减少硬性接触带来的卡滞、磨损问题。从结构设计逻辑来看,构件采用十字交叉的轴臂布局,四个臂杆的末端均设置球面接触端,球面端的圆弧半径经过匹配计算,保证接触时为点接触过渡,不会出现棱边剐蹭的问题,臂杆与中心铰接座的配合采用间隙配合,预留0.02-0.05mm的转动间隙,保证四个臂杆可绕中心铰接点做小角度的自适应偏转,当接触到不同角度的被传动件时,球面端可自动贴合接触面,避免局部应力集中。中心铰接位置采用销轴贯穿的连接方式,销轴的两端设置限位挡圈,防止臂杆在转动过程中出现轴向窜动,臂杆上预留的圆形通孔为安装固定孔,可根据实际安装需求穿设紧固件,将整个轮球结构固定在设备的安装支架上,安装孔的位置距离中心铰接点的距离经过尺寸校核,保证紧固件安装后不会干涉臂杆的偏转动作。外形尺寸方面,单个臂杆的长度根据应用场景的接触行程确定,球面端的直径略大于臂杆的截面宽度,保证接触时球面先于臂杆接触工作面,臂杆的截面采用矩形截面设计,在保证结构强度的同时减少自身重量,降低转动时的惯性阻力,整个构件的安装边界以中心铰接点为基准,四个方向的最大外伸尺寸一致,安装时只需保证中心销轴的轴线与设备安装面垂直,即可实现四个方向的接触行程均等。在实际使用过程中,这类结构不需要额外添加润滑附件,球面端可采用耐磨尼龙或者不锈钢材质加工,根据接触载荷的大小选择对应材料,轻载场景下选用尼龙材质可降低运行噪音,重载接触场景下选用不锈钢材质可提升耐磨性能,臂杆与中心座的铰接位置可根据使用频率选择是否添加自润滑轴套,高频往复转动的场景下添加铜基自润滑轴套,可大幅提升构件的使用寿命,减少维护频次。设计这类结构时,需要重点校核中心销轴的剪切强度,以及臂杆根部的弯曲强度,因为球面端接触受力时,力会通过臂杆传递到中心销轴位置,当接触载荷超过销轴的剪切极限时,会出现销轴断裂的问题,臂杆根部如果圆角过渡不足,会出现应力集中导致的臂杆断裂,因此建模时需要在臂杆与中心座的连接位置设置不小于R2的过渡圆角,分散应力集中点。另外,球面端的表面粗糙度需要控制在Ra1.6以下,减少接触时的摩擦阻力,避免接触面出现划痕影响传动顺畅度,安装时需要保证中心销轴的两端固定座同轴度误差不超过0.03mm,否则会出现臂杆转动卡滞、偏转不灵活的问题。这类结构相比传统的固定方向轮组,最大的优势在于不需要复杂的换向机构即可实现多方向的接触传动,整体结构紧凑,占用安装空间小,在小型自动化设备的紧凑布局工位上,能大幅减少机构的零件数量,降低装配复杂度,同时减少故障点,提升设备运行的稳定性。
