双轴式转向连接接头结构设计

　　在行走类机械、小型传动机构的杆系连接场景中，这类双轴式转向接头是承担载荷传递同时补偿安装偏差的核心构件，日常选型时经常会遇到刚性接头无法适配小角度偏摆、柔性接头承载能力不足的矛盾，这类结构恰好能平衡两者的性能需求。从实际应用场景来看，这类接头常被用在小型代步车辆的转向拉杆组、轻工设备的连杆传动机构、农用机具的操纵联动结构中，当两根受拉杆件的安装轴线无法保证完全共线，或是工作过程中存在小角度的相对摆动需求时，这类接头可以在传递轴向拉伸载荷的同时，允许连接端存在3°-5°的角向偏移，不会因为强制约束产生额外的内应力，避免杆系出现疲劳断裂的问题。

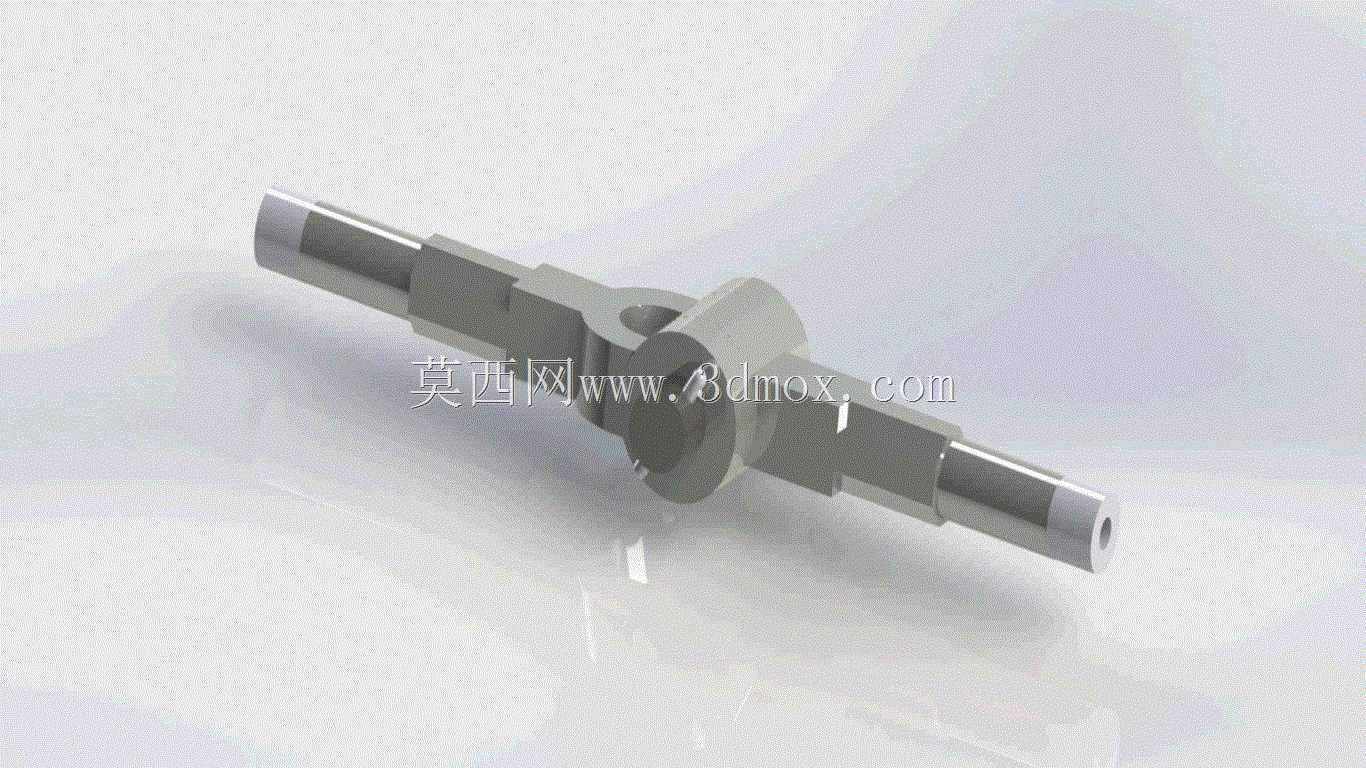

　　从功能特性上看，该接头采用中间铰接块搭配两侧同轴伸出轴的结构形式，中间的铰接部位预留了销轴安装孔位，可与配套的连接耳座形成转动副，两侧的伸出轴为等直径设计，轴端预留了轴向的安装孔，既可以通过螺纹与拉杆端部锁紧，也可以穿装开口销实现防松固定，轴段上加工的扁方结构是为了装配时方便用工具夹持，避免拧紧过程中轴体跟转，影响装配扭矩的控制。和普通的球头拉杆接头相比，这类结构的转动副接触面积更大，单位面积承受的压应力更小，在承受频繁交变拉伸载荷的工况下，铰接面的磨损速率更低，维护周期更长，适合在中等载荷、摆动频率不高的操纵联动机构中使用。

　　设计这类构件的时候，首先要核算的是中间铰接部位的剪切强度，两侧轴段的轴线与中间铰接孔的轴线需要保证严格的空间垂直关系，垂直度公差一般控制在0.05mm以内，否则装配后会出现转动卡滞、拉杆运动轨迹偏移的问题。两侧伸出轴的同轴度公差需要控制在0.03mm以内，保证和端部拉杆的安装孔配合顺畅，不会出现别劲的情况。轴段与中间铰接块的过渡位置采用了圆角过渡设计，避免应力集中，因为在实际工作中，当接头承受拉伸载荷同时存在角向偏移时，过渡位置是应力集中系数最高的区域，如果采用直角过渡，很容易在交变载荷下出现疲劳裂纹。

　　从安装边界来看，这类接头的整体轴向长度需要匹配两端拉杆的调节行程，两侧轴段的直径要和拉杆端部的安装内孔保持间隙配合，配合公差一般选H8/h7，既保证装配时可以顺利插入，又不会因为间隙过大产生晃动量，影响操纵的精准度。中间铰接块的厚度要匹配安装耳座的开口宽度，两侧预留0.2-0.5mm的间隙，保证转动时不会和耳座侧面产生摩擦。铰接孔的直径要和配套销轴的直径保持过渡配合，装配后可以通过注油孔加注润滑脂，降低铰接面的磨损。在实际建模过程中，需要重点关注轴段扁方的加工尺寸，扁方的厚度要适配标准扳手的开口尺寸，方便现场装配和后期维护时的拆卸操作，轴端的安装孔深度要足够，保证锁紧螺栓拧入后有足够的螺纹啮合长度，避免受拉时出现螺纹滑牙的失效问题。

　　这类接头在选型替换时，需要重点核对三个核心参数：一是两侧轴段的直径和有效连接长度，保证和原有拉杆的安装尺寸匹配；二是中间铰接孔的直径和铰接块的宽度，保证能适配原有设备的耳座安装位；三是额定拉伸载荷，要满足杆系工作时的最大拉力需求，留有1.5倍以上的安全系数，避免过载断裂。和整体式的刚性拉杆接头相比，这种带铰接结构的接头不需要在装配时严格保证两根拉杆的同轴度，降低了机架焊接、零部件加工的精度要求，能有效减少整机的装配调试工时，同时在工作过程中可以吸收机架变形带来的附加载荷，延长整个杆系的使用寿命。在一些存在小幅振动的工况下，铰接部位的微小间隙还能起到一定的阻尼作用，减少振动沿着杆系传递到操纵端，提升操作的手感。建模时还要注意，铰接部位的端面需要加工倒角，去除锐边毛刺，避免装配时割伤安装人员，也能保证销轴顺利穿入。轴端的外边缘同样需要做倒角处理，方便插入拉杆的安装孔内，提升装配效率。
