双轮联动摆臂式球拍传动结构设计

　　这套双轮联动摆臂结构，最初是为球类自动化陪练设备开发的执行端部件，核心解决单拍击球频率不足、回球角度覆盖范围窄的问题，在桌面级发球陪练、小型球类分拣推送场景中都能适配。从实际使用场景来看，该结构不需要额外配置复杂的多轴驱动，单动力输入即可实现两个拍体的同步往复摆动，在小型教学演示设备、青少年科技竞赛装置、轻量型球类传送工位上，能大幅降低动力系统的配置成本，减少电控点位的调试工作量。

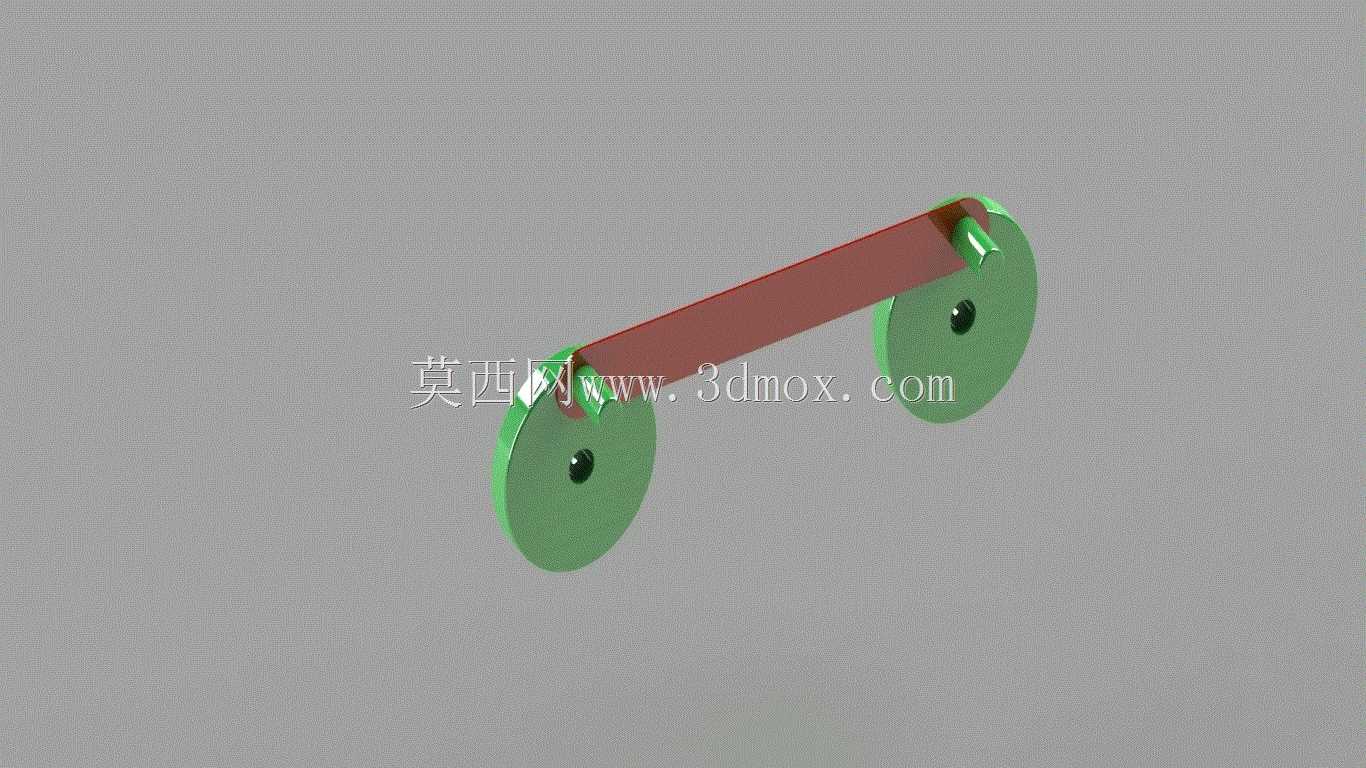

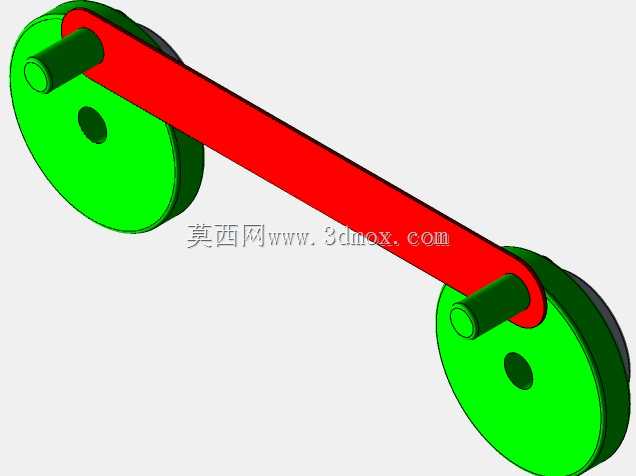

　　结构设计上，两个轮盘作为摆臂的回转支撑基座，轮盘中心预留标准轴孔，可直接与设备机架上的固定转轴配合，轮盘与摆臂的连接端采用嵌入式销轴固定，销轴与摆臂端面做过盈配合，避免高速往复摆动时出现连接松脱。摆臂采用等截面矩形杆结构，截面尺寸根据实际负载调整，常规陪练场景下选用壁厚2mm的矩形型材即可满足刚度要求，摆臂长度可根据击球覆盖范围调整，安装时两个轮盘的中心距需要与摆臂两端的轴孔间距严格匹配，同轴度公差控制在0.1mm以内，避免摆动过程中出现卡滞。

　　功能实现层面，动力从其中一个轮盘的中心轴输入，通过摆臂的刚性连接带动另一侧轮盘同步回转，拍体固定在轮盘的偏心安装位，轮盘回转过程中拍体随轮盘做圆周方向的往复摆转，同时摆臂自身随轮盘转动做平面运动，两个拍体交替完成推送、击打动作，相比单拍结构，同等输入转速下动作频率提升一倍，且两个拍体的动作轨迹呈对称分布，覆盖的作业范围更宽。设计时特意将拍体安装座设置在轮盘端面的偏心位置，偏心距可根据需要的摆幅调整，偏心距越大拍体的摆动角度越大，适合需要大行程推送的场景，偏心距减小则拍体动作更平缓，适合轻量球类的平稳传送。

　　安装边界方面，整套结构的外接安装面仅为两个轮盘的中心轴位，不需要额外的辅助支撑结构，机架上只需对应设置两个同轴度符合要求的转轴安装座即可完成装配，转轴直径根据轮盘中心孔匹配，常规适配直径8-12mm的标准光轴，轴向固定采用轴用挡圈即可，不需要复杂的锁紧结构。结构运动过程中，摆臂的运动轨迹为平面封闭曲线，设计外围防护时需要预留足够的安全间隙，避免摆臂运动时与周边构件发生干涉，间隙值建议不小于5mm，若设备运行转速较高，可适当放大间隙值并加装透明防护挡板。

　　从工程实用性角度，这套结构没有复杂的异形加工件，所有构件均可采用常规型材或标准板材加工，轮盘可采用尼龙或硬质铝合金材质，兼顾轻量化与耐磨性能，摆臂可选用铝合金方管或碳纤维杆，根据负载要求灵活选择，拍体安装座预留通用安装孔，可适配不同尺寸的拍面或推送工装，不需要重新加工连接结构。在实际调试过程中，只需调整输入轴的转速即可改变拍体的动作频率，不需要调整结构参数，适配不同的作业节奏需求，若需要调整拍体的初始角度，只需松开轮盘与转轴的锁紧螺钉，转动轮盘到目标角度后重新锁紧即可，调试操作十分便捷。
