带不倒翁结构的国际象棋套装设计

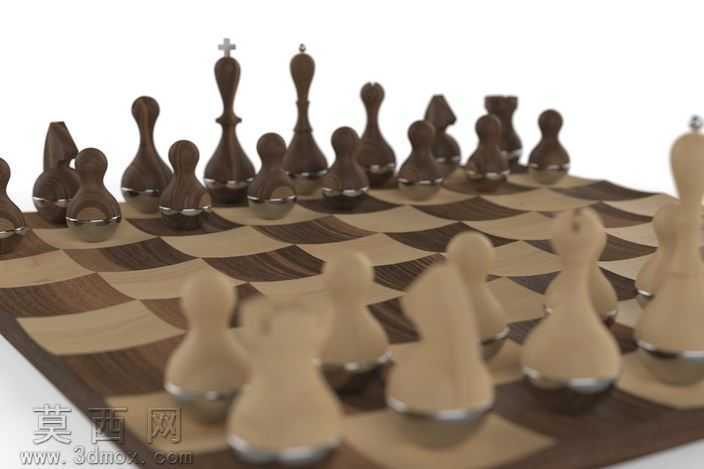

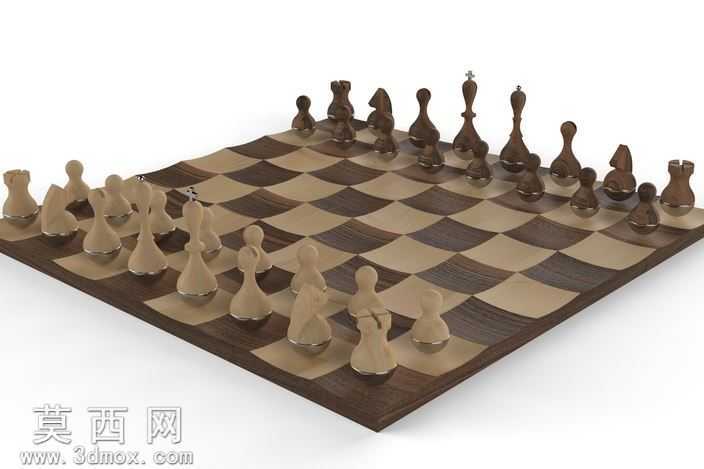

本作品为一套带摆动不倒翁结构的国际象棋三维模型，整体采用SolidWorks完成全参数化建模，建模过程中先对国际象棋标准竞赛规则下的棋子尺寸比例进行参考校准，再针对摆动结构做专属结构设计。棋盘部分采用双色拼接木质结构建模，棋盘格严格遵循8×8的国际象棋标准布局，单格尺寸与棋子底座直径做适配设计，建模时分别为深色格、浅色格赋予不同的木纹材质，深色格选用深胡桃木纹理材质，浅色格选用浅枫木纹理材质，两种材质的粗糙度参数均调整至0.6-0.7区间，还原实木哑光的温润触感，棋盘边缘做圆角过渡处理，避免尖锐棱角带来的违和感，同时对棋盘拼接处的缝隙做0.1mm的细微结构刻画，提升模型真实感。棋子部分分为黑白两组，每组包含王、后、车、马、象、兵六种标准棋子，所有棋子的外形在保留国际象棋传统识别轮廓的基础上，底部统一设计为圆弧配重底座结构，实现摆动后自动回正的不倒翁效果，建模时对棋子底座的圆弧曲率、配重块的安装位做精准参数设定，确保重心位于圆弧支点下方，满足摆动功能的结构合理性；棋子材质方面，浅色棋子采用米白色哑光树脂材质，深色棋子采用深棕色哑光实木材质，棋子顶部的识别标识做微凸浮雕结构处理，避免平面贴图带来的失真感，同时为棋子金属配重部分赋予哑光金属材质，还原内部配重的结构逻辑。渲染阶段采用三点布光方案，主光源从斜上方45度角投射，开启软阴影效果模拟自然光照射质感，辅光源从侧方补光弱化暗部死黑，环境光采用低强度HDRI环境贴图，为木纹和树脂材质提供自然的环境反射，最终渲染效果清晰呈现棋盘的木纹纹理、棋子的哑光质感以及整体套装的精致质感，整套模型结构完整，可直接用于3D打印制作实物，也可作为文创产品设计、棋具产品开发的参考模型。
