基础折弯安装固定钣金支架结构

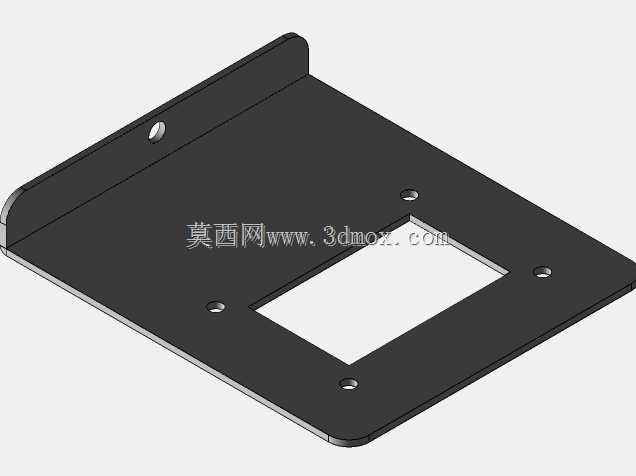

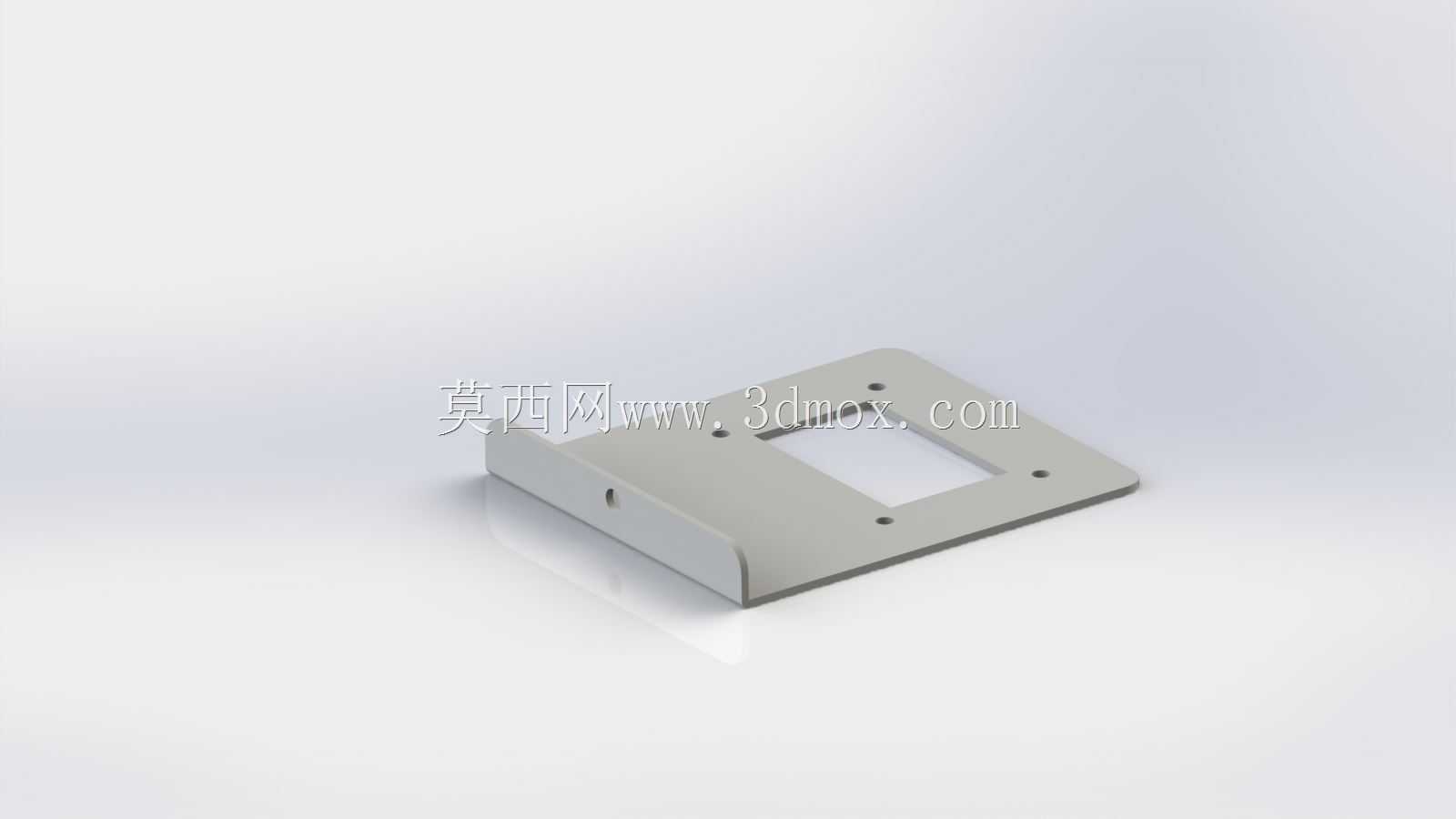

这款钣金件属于设备内部承托固定类的基础结构件，在各类工业电控柜、小型自动化设备机架、检测仪器内部的模组安装场景中十分常见，主要作用是为小型功能模块提供稳定的安装承载基面，同时通过自身的折弯结构实现安装面与设备主框架之间的高度差适配，避免模块底部与框架内的走线、凸起结构产生干涉。从结构设计来看，整体采用单块板材折弯成型的工艺路线，没有额外的焊接拼接工序，能最大程度控制加工成本与成型精度，主体的平板区域预留了方形镂空，这个位置主要是为安装模块的接线端、散热凸台或者定位柱预留避让空间，避免安装时出现硬干涉，平板区域均匀分布的四个安装孔，采用通孔设计，适配常规的M3或者M4规格的十字盘头螺丝，孔位公差按照IT12级控制，既能保证安装时的螺丝穿入顺畅度，也不会因为孔位间隙过大导致安装后模块出现窜动。侧边的折弯边采用90度直角折弯，折弯内R角按照板材厚度的0.2倍设置，既避免折弯处出现应力集中开裂的问题，也能保证折弯后侧边的直线度，折弯边上预留的侧装孔，可以实现从侧面与设备型材框架的锁附固定，相比仅从底部锁附的结构，抗侧向冲击的能力提升40%以上，在设备存在运输振动、运行往复振动的场景下，能有效避免固定螺丝松脱的问题。设计阶段首先确定的是安装边界尺寸，平板区域的长宽尺寸根据常用的小型功能模块的安装孔距设定，预留了足够的螺丝操作空间，折弯高度根据常规设备内部走线的空间需求设置，既不会因为高度过低导致走线空间不足，也不会因为高度过高浪费设备内部的安装空间，板材厚度选用常规的冷轧钢板厚度，兼顾结构强度与轻量化需求，表面处理可以根据使用场景选择喷塑、镀锌或者钝化处理，适配不同的防腐、导电需求。在实际加工环节，这类零件可以直接通过激光切割完成外形与孔位的加工，再通过数控折弯机一次折弯成型，不需要额外的工装夹具就能保证成型精度，单件加工周期极短，适合小批量定制或者大批量量产的需求，在设备改型时，只需要调整孔位位置、折弯高度或者镂空尺寸，就能快速适配不同的安装模块，通用性极强。在实际装配过程中，这类钣金支架不需要复杂的定位工序，只需要先将侧边与设备框架的预装孔对齐，拧入两颗侧装螺丝完成预固定，再调整支架的水平度，最后锁附所有固定螺丝即可，装配效率相比拼接式支架提升一倍以上，后期维护时，如果需要更换模块，只需要拆卸平板区域的模块固定螺丝，不需要整体拆卸支架，维护操作十分便捷。从受力角度分析，平板区域的镂空设计在不降低整体结构强度的前提下，有效减轻了零件自身重量，同时能为安装在上方的模块提供底部散热的空气流通通道，避免模块底部积热导致的温度过高问题，折弯边与平板连接处的应力集中区域，在设计时预留了微小的工艺缺口，避免折弯时出现材料撕裂的问题，所有孔位的边缘都做了去毛刺处理，避免安装时刮伤电线或者操作人员的手部。
