10W交流转直流小型电源变压器结构设计

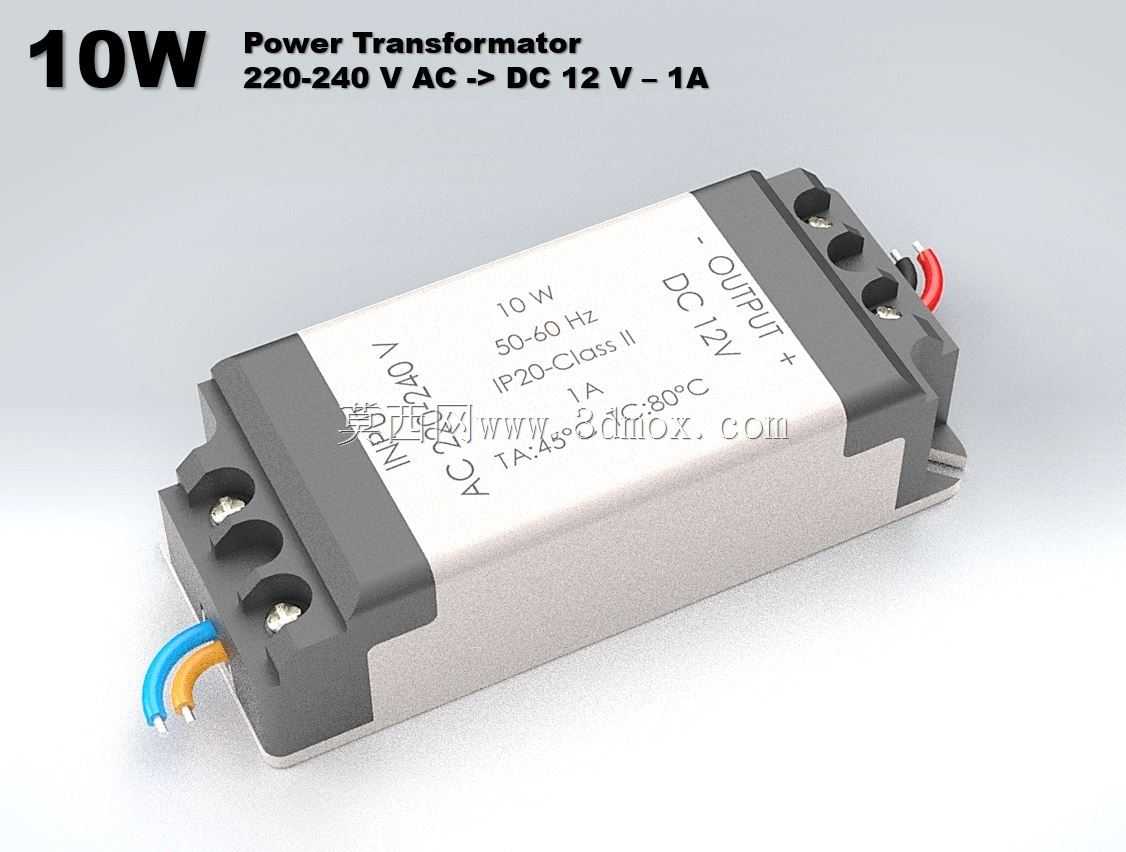

　　这款10W功率等级的AC-DC变换模块，是低压直流供电场景里应用极广的小型供电部件，日常在LED照明驱动、小型工控传感节点供电、民用低压电子设备适配、楼宇弱电信号模块供电等场景都能见到它的身影，核心作用是把民用市电等级的220-240V交流输入，稳定转换为12V/1A的直流输出，给后端低压用电设备提供干净、稳定的直流电能，避免高压交流直接接入低压器件造成的击穿、烧毁风险。

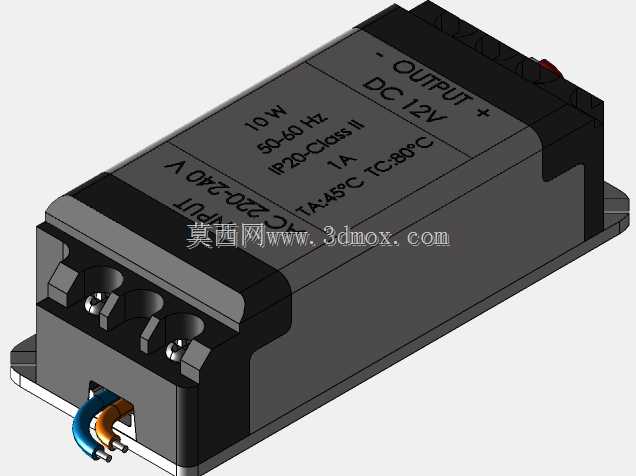

　　从结构设计思路来看，这款模块采用了两端接线端的布局形式，输入端设置在模块一侧，采用压线式接线端子，适配常规多股铜芯导线直接压接，不需要额外焊接端子，现场布线作业时可以直接完成接线，降低现场装配的工序复杂度；输出端同样采用同规格压线端子，同时预留了红黑出线的标识区分，正负极标识直接丝印在模块端面上，能最大程度避免现场接线时的正负极接反问题，降低施工失误率。模块本体采用阻燃工程塑料外壳包裹内部变压、整流、滤波电路，外壳表面直接丝印了核心电气参数，包括额定功率、工作频率范围、绝缘等级、工作温区、输入输出电压电流参数，现场运维人员不需要查阅额外手册就能直接识别模块参数，排查供电故障时能快速核对参数匹配性。

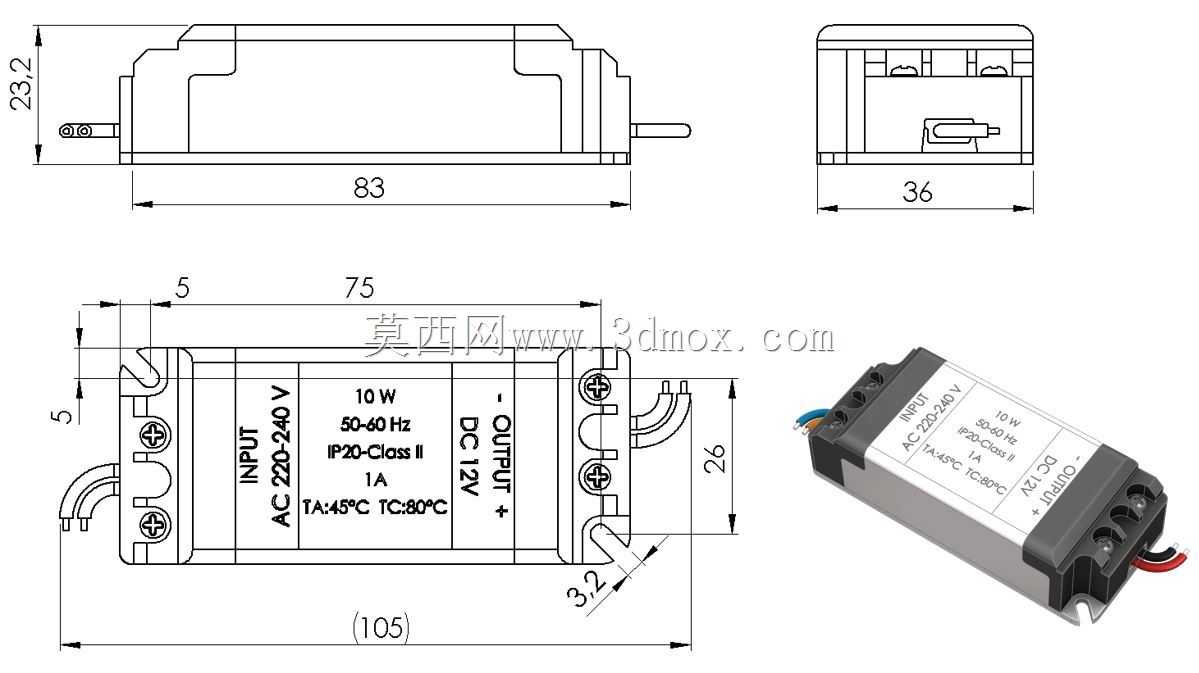

　　外形尺寸上这款模块的长宽高边界为83mm×36mm×23mm，属于紧凑型小体积设计，安装时不需要预留过大的装配空间，不管是嵌入小型设备的内部电气仓，还是在弱电箱内导轨旁的空余位置固定，都能适配安装空间要求。模块的接线端子全部内嵌在端面的凹槽内，接线完成后导线不会突出模块本体的外轮廓，多模块并排安装时不会出现导线互相干涉挤压的情况，适合密集排布的弱电供电场景。外壳的边角全部做了R角过渡处理，没有尖锐的棱角，装配作业时不会划伤操作人员的手部，也不会刮伤相邻布线的导线绝缘层。

　　从功能特性上看，这款模块的额定工作频率覆盖50-60Hz，适配国内及多数海外地区的市电频率标准，绝缘等级达到IP20，能防止手指大小的异物直接接触内部带电部件，满足室内常规电气设备的绝缘防护要求；工作温区覆盖常规室内环境的温度波动范围，不需要额外加装散热装置就能在额定功率下长期稳定工作，自身发热控制在安全范围内，外壳表面温度不会超过绝缘材料的耐温阈值，长期运行不会出现外壳老化变形的问题。内部电路集成了过流保护的基础功能，当后端负载出现短路、过流情况时，模块会自动限制输出电流，避免故障扩大烧毁后端设备或者自身电路。

　　在实际选型应用中，这款模块适合负载功率不超过10W的长期供电场景，选型时需要注意预留15%左右的功率余量，不要长期满负载甚至超负载运行，避免模块寿命缩短。安装时需要注意模块的摆放方向，尽量让接线端子朝下或者水平方向布置，避免积灰落在接线端子间隙造成绝缘下降，同时要远离强热源、强腐蚀环境，保证模块工作环境通风顺畅，不要把模块完全密封在不透气的密闭空间内，避免长期运行产生的热量无法散出造成温升高企。对于结构设计从业者来说，这款模块的三维模型可以直接嵌入到小型电气设备的整体装配中，用来核对电气仓的空间预留、接线位置的避让、安装固定孔位的匹配，不需要重新测绘模块外形，能大幅缩短设备结构设计的周期，避免因为外形尺寸测绘偏差造成的装配干涉问题。建模时还原了外壳表面的丝印标识、接线端子的内部压线结构、两端引出线的弯曲半径，装配仿真时可以直接模拟接线后的导线排布状态，提前预判布线时可能出现的空间冲突。
