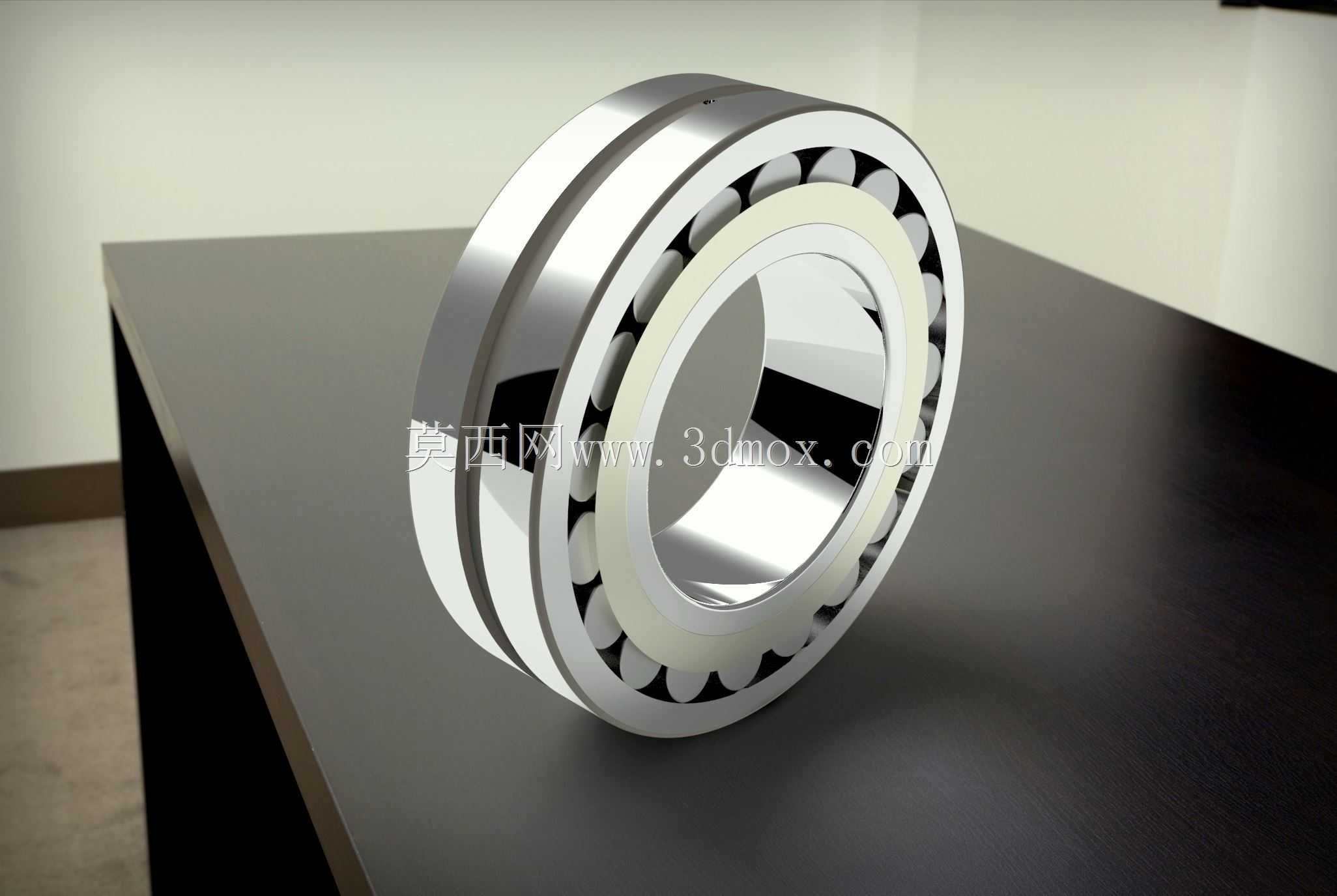

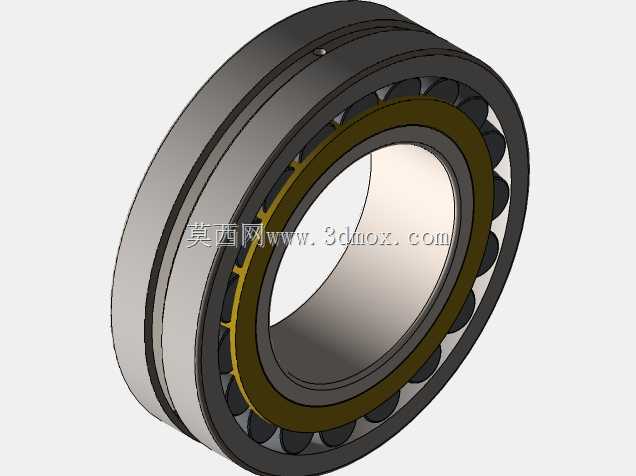

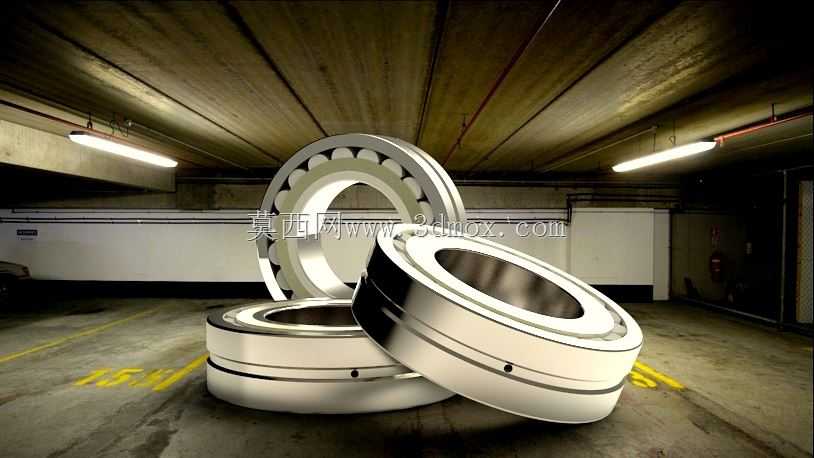

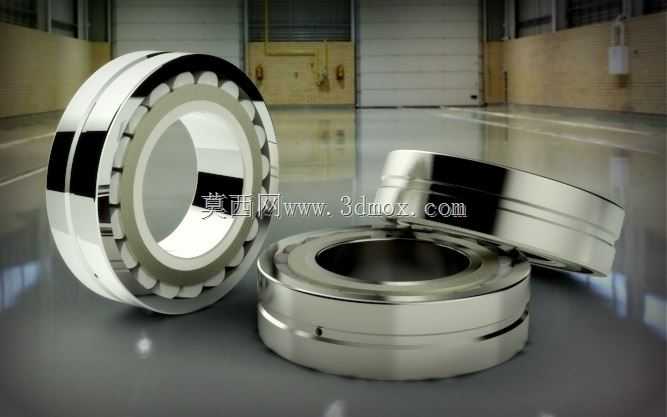

22224E型双列调心球面滚子轴承结构

　　在冶金、矿山、起重输送这类重载且轴系易出现挠曲变形的工况场景中，调心类滚动轴承的选型直接决定了整套传动支承结构的运行寿命与维护周期，22224E型球面滚子轴承正是针对这类复杂受力场景开发的核心支承部件。从结构设计逻辑来看，这款轴承采用双列对称球面滚子的排布方案，滚子的外球面与外圈的内球面滚道曲率中心完全重合于轴承轴线的同一点，这种设计从根源上抵消了轴安装时的同轴度误差、轴受载后的挠曲变形带来的附加力矩，即便内圈相对于外圈出现2度以内的偏斜，滚子与滚道之间依然能保持全弧面的有效接触，不会出现边缘应力集中导致的早期点蚀失效。不同于深沟球轴承仅能承受纯径向载荷、圆锥滚子轴承对安装同轴度要求极高的特性，

　　这款球面滚子轴承的滚子采用对数曲线修形设计，在承受大径向载荷的同时，还可以承载双向的轴向载荷，载荷作用下滚子与滚道的接触应力沿母线均匀分布，避免了滚子端部的应力突变，在冲击载荷频繁的工况下，这种修形设计能让轴承的额定动载荷比同尺寸的普通调心滚子轴承提升15%以上。从安装边界与尺寸参数来看，这款轴承的内圈内径适配120mm的轴径，外圈外径为210mm，装配后的总宽度为58mm，内圈两侧带有一体式的冲压钢保持架，保持架的兜孔采用等间隙设计，既可以引导滚子在滚道内平稳滚动，又能储存少量润滑脂，在低速重载工况下可以延长补脂周期。设计建模过程中，需要重点关注滚子与滚道的曲率匹配关系，滚子的球面半径、滚道的球面半径需要严格按照公差带要求设置，

　　过盈量过大则会导致运转时温升过高，间隙过大则会降低调心性能，同时内圈的挡边高度需要满足滚子在最大偏斜角度下不会脱出的要求，挡边与滚子端面的接触区域需要做微小的倒角处理，避免运转时的滑动摩擦造成端面磨损。在实际设备装配场景中，这类轴承常被安装在减速机的低速输出轴、破碎机的转子支承轴、皮带输送机的托辊主轴位置，安装时通常采用热装工艺，将内圈加热至100摄氏度左右套装在轴颈上，避免敲击安装造成滚道损伤，轴承座的孔位与外圈采用间隙配合，预留出轴受热膨胀的轴向窜动空间，同时配套的密封结构需要采用双唇口橡胶密封，防止工况中的粉尘、金属碎屑进入滚道内部，避免磨粒磨损造成的早期失效。不同于普通球轴承的点接触受力形式，

　　球面滚子轴承的线接触受力形式让其单位面积的接触应力更低，在重载、冲击载荷下的变形量更小，能够保证轴系的运转精度，在一些长轴传动的场景中，比如长距离皮带输送机的主传动轴，轴的跨度往往超过5米，轴自重加上物料载荷会让轴中部产生明显的挠曲，普通轴承会因为偏载快速失效，而这款调心球面滚子轴承可以自动适应轴的偏斜角度，始终保持滚子与滚道的良好接触，大幅降低设备的停机维护频率。建模时还需要注意保持架的结构细节，冲压钢保持架的铆钉连接位置需要做沉头处理，避免铆钉头突出与外圈或密封件发生干涉，滚子的端面带有一定的弧度，与内圈挡边之间形成楔形润滑间隙，运转时润滑脂可以被带入接触区域，形成稳定的弹性流体动压润滑油膜，降低摩擦系数。在选型匹配时，需要根据轴系的实际受力计算额定动载荷的安全系数，对于冲击载荷较大的破碎机工况，安全系数需要取到2.5以上，对于平稳运转的减速机工况，安全系数取1.5即可满足寿命要求，同时轴承的径向游隙需要根据配合过盈量、工作温度做相应调整，热装后的游隙减小量需要控制在原始游隙的30%以内，避免运转时出现卡滞。
