小型直流微型电磁水泵结构设计

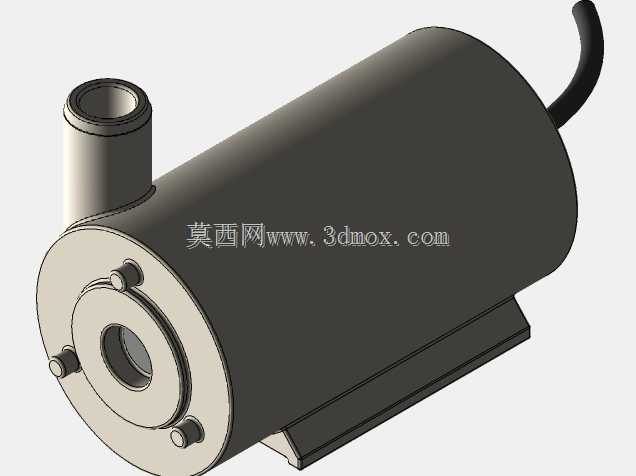

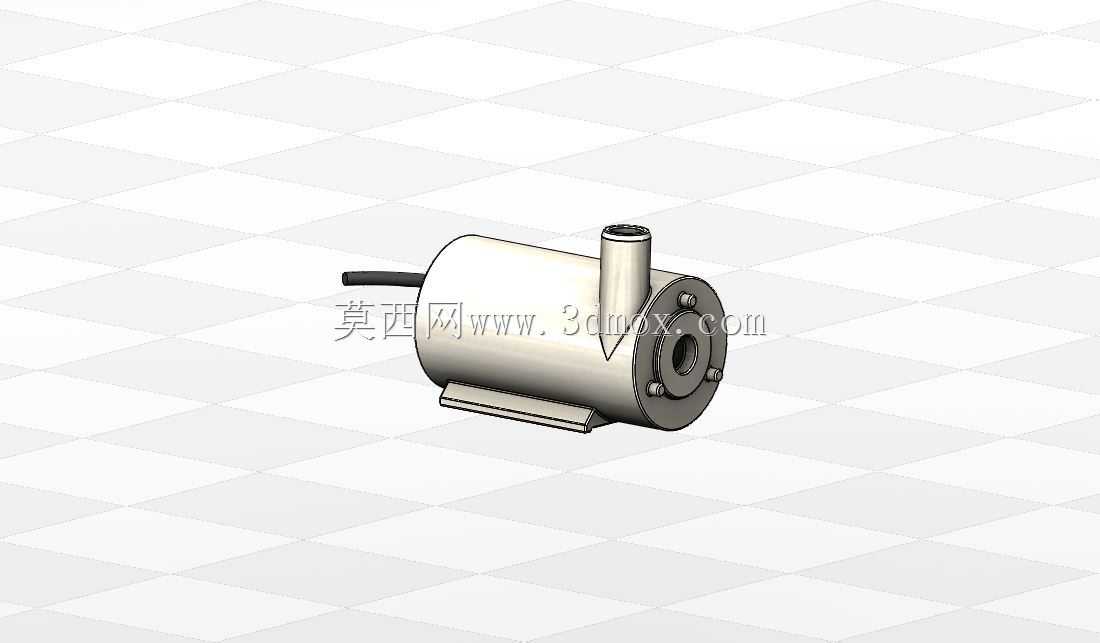

这款微型电磁驱动流体输送部件，常被集成在小型桌面水冷循环系统、小型园艺滴灌装置、实验室微量试剂输送回路、车载小型供水单元这类对安装空间、供电条件有严格限制的场景中，核心作用是为低粘度流体提供稳定的低压输送动力，适配清水、无腐蚀性弱酸碱水溶液这类常见工作介质。从结构设计逻辑来看，整体采用圆柱卧式布局，主体筒身作为电磁驱动组件与过流腔的集成载体，侧向垂直设置的出水接口采用标准外圆插接结构，可直接匹配常规内径的柔性输水软管，尾部出线端做了径向密封处理，避免流体沿线缆缝隙渗入驱动腔造成线圈短路。筒身底部设置的一体式安装支脚，预留了两个沉头安装孔，安装时可直接通过M3规格螺丝固定在厚度1-3mm的安装基板上，安装支脚与筒身的连接位置做了局部加厚处理，避免长期运行振动导致支脚根部出现应力断裂。驱动端采用低压直流供电设计，适配3-6V的常规直流供电区间，可直接对接小型USB供电回路、干电池组这类便携供电单元，无需额外配置高压驱动模块，大幅降低了集成使用的门槛。过流端的进出水流道做了顺滑圆弧过渡，没有直角突变结构，能有效降低流体在腔体内的沿程阻力，减少运行过程中的流致振动与噪音，出口端内置的单向底阀结构，可在设备停机时自动截断流道，避免管路内的流体出现虹吸倒流，无需在外部管路额外加装止回阀，简化了外接管路的布置复杂度。建模过程中对各部件的配合公差做了合理预留，筒身与端盖的配合面采用H7/h6的间隙配合基准，密封槽的尺寸适配常规线径的O型密封圈，可直接用于后续的工程样机开模验证、结构装配干涉检查，也可作为小型流体设备选型阶段的布局参考，帮助设计人员快速完成整机的管路排布与安装空间校核，避免选型阶段出现安装尺寸不匹配、接口位置冲突的问题。
