六角结构黄铜电机安装连接座

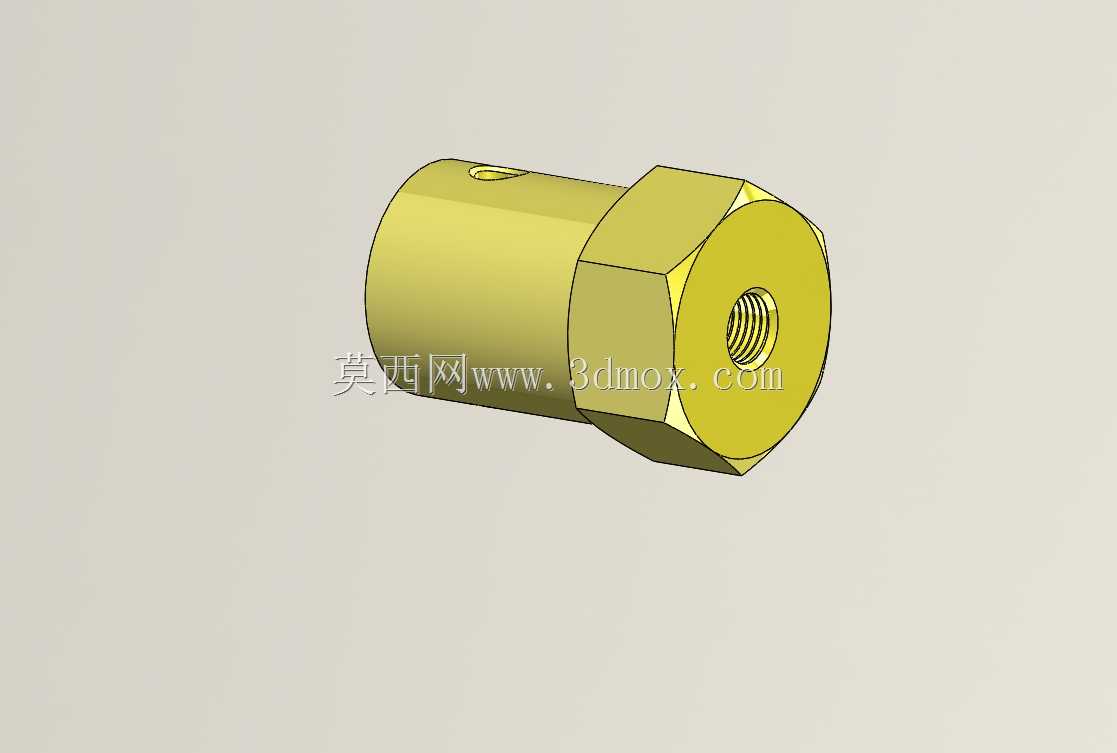

　　在小型传动模组、桌面级自动化执行单元、航模动力组件以及精密仪器驱动端的装配场景里，电机输出端与从动负载的同轴连接、轴向固定一直是结构设计中容易被忽略却直接影响整机运行稳定性的环节，这款六角结构的黄铜安装连接座，正是针对小扭矩动力传输场景下的安装痛点完成的结构设计。不同于常规圆柱面抱紧式的连接套，这款零件特意在靠近负载连接的一端设计了外六角结构，这个结构并非装饰性设计，而是充分考虑了装配环节的操作便利性：在现场装配或者后期维护拆解时，操作人员不需要使用管钳类容易损伤零件表面的工具，只用普通开口扳手就能卡住六角面完成锁紧、松脱操作，不会在黄铜零件表面留下压痕，也能避免装配时零件跟转导致的螺纹错位、顶丝滑牙问题。零件主体采用黄铜材质加工，

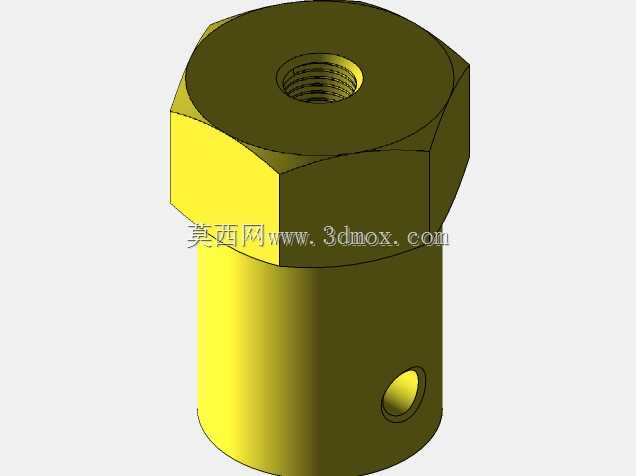

　　一方面是利用黄铜本身优异的自润滑特性，在与电机输出轴长期配合的过程中，即使出现微量的相对窜动，也不会像钢质连接件那样轻易出现咬合锈死的情况，后期维护拆解的阻力更小；另一方面黄铜的切削加工性能优异，小批量打样或者量产时的加工效率更高，表面不需要额外做防锈处理就能在常规室内工况下长期使用，对于小型设备的成本控制也有一定帮助。从结构细节来看，零件沿轴向分为两个功能段，靠近电机侧的圆柱段外圆光滑，侧面开有径向的顶丝孔，装配时电机输出轴插入该段的内孔后，拧紧顶丝就能实现轴与连接座的周向固定，顶丝孔的位置特意避开了六角段的受力区域，不会因为顶丝的压紧力导致六角段出现微变形影响扳手适配。靠近负载侧的六角段端面加工有内螺纹孔，这个螺纹孔用于和从动端的螺杆、调节杆或者轮毂类零件直接连接，不需要额外增加转接螺母，减少了传动链上的零件数量，也就降低了累计同轴度误差。设计时特意将内螺纹的有效螺纹长度设置为大于螺纹公称直径的1.2倍，保证螺纹啮合时有足够的接触面积，即使在电机正反转频繁切换的工况下，也不会出现螺纹滑牙、连接松脱的问题。在安装边界的考量上，圆柱段的外圆直径做了收窄处理，比六角段的对边尺寸小2mm左右，这样在将连接座装入设备安装支架的预留孔时，圆柱段可以先作为导向段顺利伸入孔位，六角段的端面则可以直接抵在支架的定位面上，不需要额外设计轴肩定位结构，零件自身就能完成轴向的安装限位，减少了装配时的尺寸调整步骤。

　　考虑到部分应用场景中连接座需要随电机轴同步转动，六角段的棱边都做了0.2mm的倒角处理，既去除了加工时产生的锐边避免划伤操作人员，也能减少高速转动时棱边带来的风阻和紊流，在小型高速电机的应用场景里，这个细节能有效降低转动过程中的异音。顶丝孔的入口处也做了微小的倒角，方便顶丝顺利拧入，不会因为孔口的毛刺导致顶丝偏斜，压伤电机输出轴的表面。在实际选型适配时，需要注意该连接座的内孔直径与电机输出轴的直径公差配合选择，常规场景下选用H7/h6的间隙配合就能满足装配需求，如果是震动较大的工况，可以适当增加顶丝的数量，或者在电机轴上加工对应的顶丝定位凹坑，进一步提升连接的可靠性。内螺纹的规格需要和从动端的外螺纹严格匹配，

　　安装时可以在螺纹表面涂抹少量的润滑脂，既方便初期装配，也能避免长期使用后螺纹出现锈蚀粘连。不同于市面上常见的钢制或者铝合金连接座，黄铜材质的这款零件在需要导电接地的特殊场景下也能发挥作用，不需要额外增加接地弹片或者导线，连接座本身就能实现电机轴与从动负载之间的电导通，简化了部分有防静电、接地要求设备的结构设计。在三维建模过程中，这类零件需要重点关注各段的同轴度公差，尤其是电机轴安装内孔与端面内螺纹的同轴度，需要控制在0.02mm以内，否则装配后会出现从动件转动偏心、震动过大的问题；六角结构的对边尺寸需要符合标准扳手的尺寸公差，避免出现扳手卡不住或者间隙过大容易打滑的问题；径向顶丝孔的轴线需要与零件主轴线垂直相交，偏差过大会导致顶丝压紧时轴受力偏斜，影响传动的平稳性。
