多连杆自适应柔性抓取机械爪结构设计

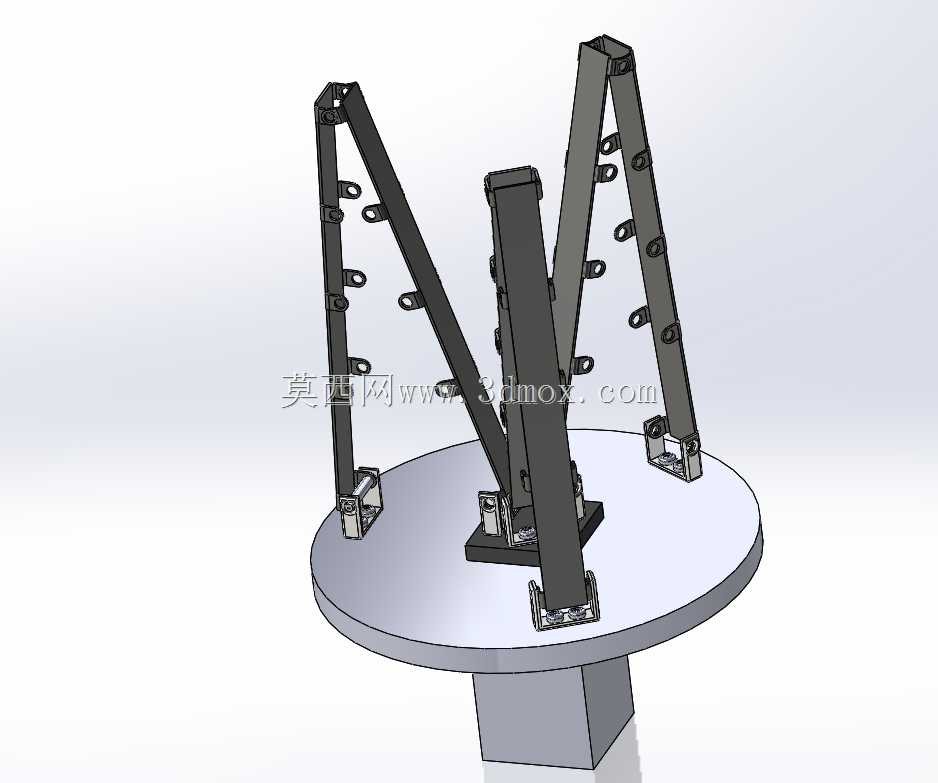

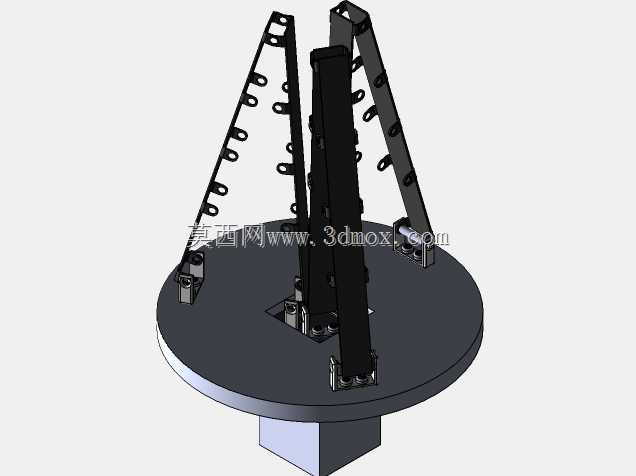

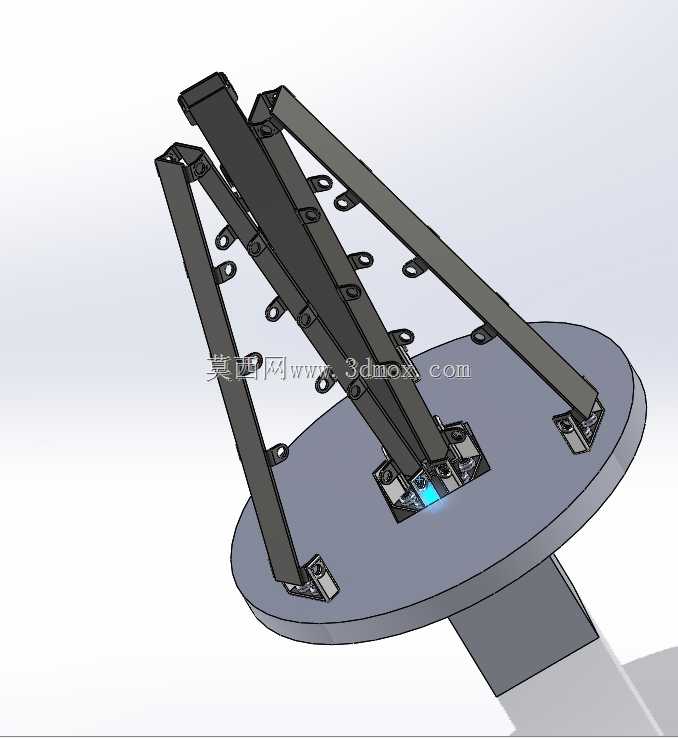

　　这款自适应抓取机械爪，主要面向工业机器人末端执行场景，适配3C电子装配、轻工产品分拣、异形工件上下料等对抓取兼容性有较高要求的工位，可替代传统定制化夹爪，解决多规格、异形轮廓工件换产时需频繁更换末端执行器的痛点。从结构逻辑来看，该爪体采用三指周向均布的连杆式布局，单根指体为多段铰接的连杆组件，每段指节都预留了柔性接触块的安装位，抓取过程中当指节接触工件表面时，接触段会随工件外轮廓自适应转动贴合，无需提前录入工件外形参数，即可实现对圆柱、方料、不规则曲面件的包覆式抓取，接触力随连杆联动自然分散，避免刚性夹爪易出现的夹伤工件、夹持打滑问题。设计阶段优先考虑了安装适配性，爪体底部采用标准法兰式安装接口，可直接匹配主流工业机器人、

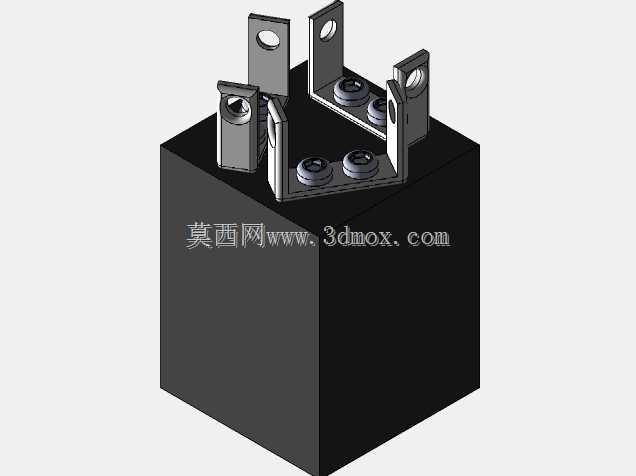

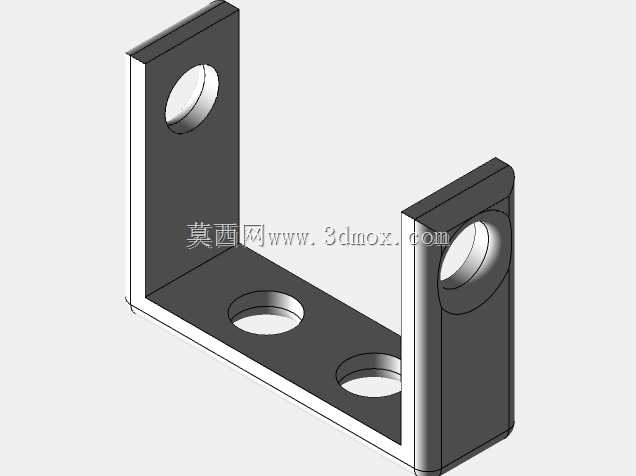

　　协作机器人的末端安装孔位，安装法兰的端面跳动公差控制在0.02mm以内，保证爪体与机械臂输出轴的同轴度，减少高速抓取时的偏载晃动。指体完全张开时的最大包络直径可覆盖常规轻工工件的尺寸范围，闭合状态下最小可夹持直径较小的棒料、薄壁件，整体安装高度控制在紧凑区间，不会过多占用机械臂的有效工作行程，适配狭窄工位的作业需求。每根指体的铰接点都采用了耐磨衬套与销轴的配合结构，铰接间隙控制在0.01mm级别，既保证指节转动的顺畅度，又避免长期往复动作后出现间隙过大导致的夹持精度下降问题；指架主体采用高强度铝合金加工成型，在保证结构刚性的前提下控制整体自重，降低对机械臂负载余量的占用。从实际工况适配角度，该爪体可搭配气动、电动两种驱动源，

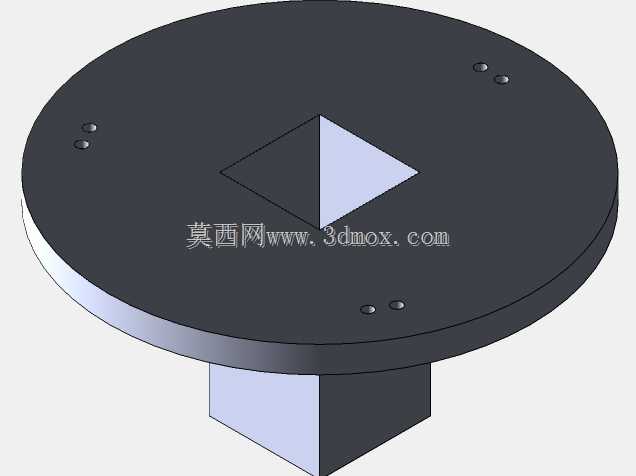

　　驱动组件内置在中心立柱的空腔内，动力通过中心推盘同步传递给三根指体，保证三指动作的同步性，不会出现单指滞后导致的工件偏斜问题；抓取力可通过驱动端的压力调节实现适配，针对薄壁易碎件可调低输出力实现柔性夹持，针对较重的金属件可调高输出力保证夹持可靠性。指体上的多组安装孔位，可根据实际抓取需求更换不同材质的接触垫块，比如防滑橡胶垫、聚氨酯垫、硬质金属垫块，分别适配不同表面特性、不同重量的工件，无需改动整体结构即可快速调整抓取特性。在布局设计上，三根指体的运动轨迹经过运动学仿真验证，张开、闭合过程中无运动干涉，指节的转动角度经过限位设计，避免过转导致的结构卡死；中心立柱与底部安装台采用一体化加工结构，保证整体的结构刚性，

　　抓取较重工件时不会出现指架变形的问题。这类自适应抓爪的核心优势在于无需针对单一工件做定制化的指型设计，单台爪体即可覆盖一定尺寸范围内不同外形的工件抓取需求，尤其适合多品种小批量的柔性生产场景，能够大幅减少换产时的末端夹具调整时间，提升生产线的柔性适配能力。结构上没有复杂的传感组件，纯机械结构即可实现自适应包覆动作，相比带力传感、视觉引导的复杂夹爪，维护成本更低，动作可靠性更高，适合在工业现场长时间连续运行的工况。安装边界方面，爪体的外接管路、线路都可从中心安装法兰的中心孔走线，避免管线外露影响机械臂运动，整体外轮廓无突出的尖锐结构，作业过程中不会剐蹭周边设备、工装，满足工业现场的安全作业要求。
