25mm规格SK-25导轨配套立式轴支撑座

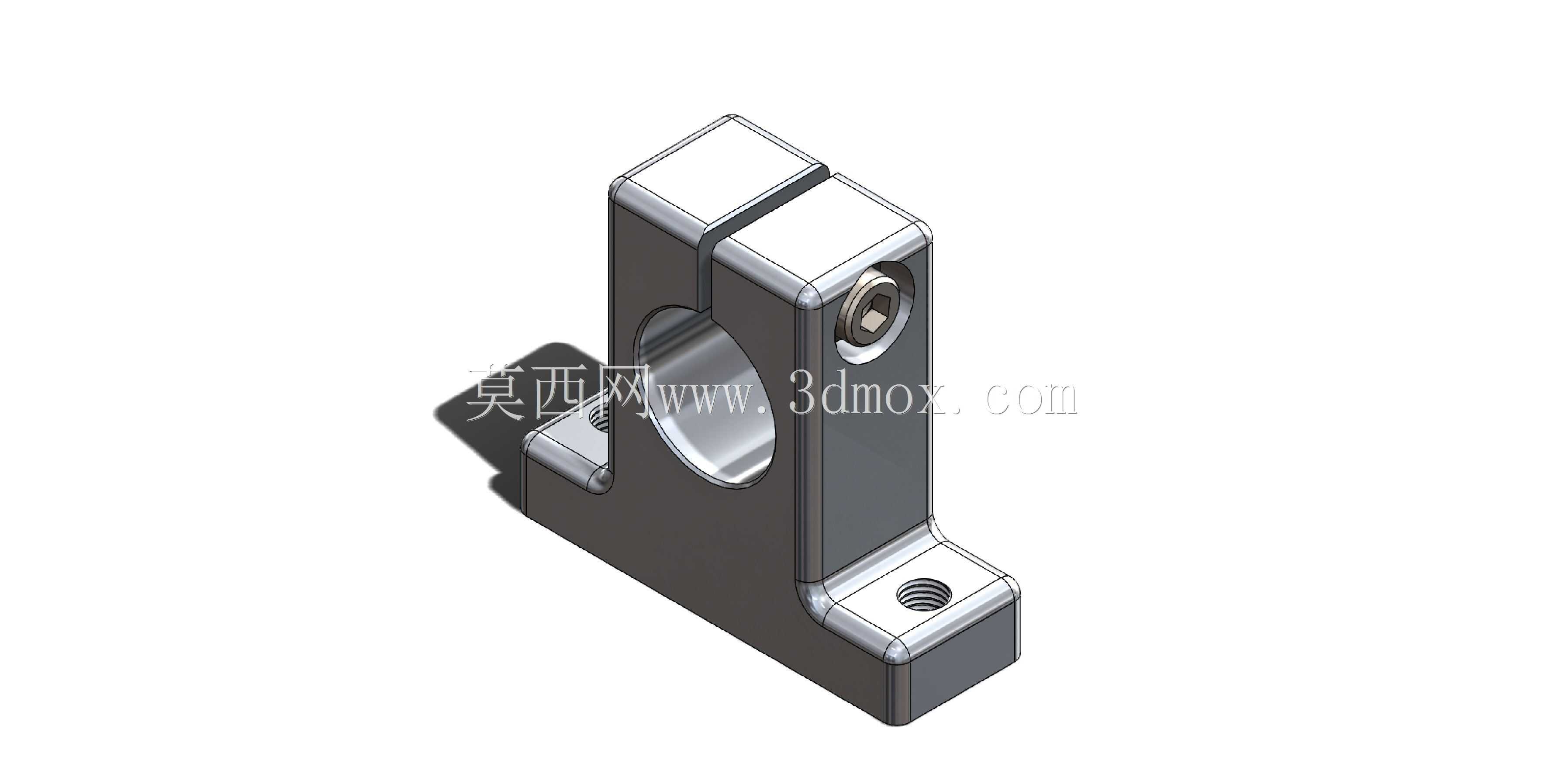

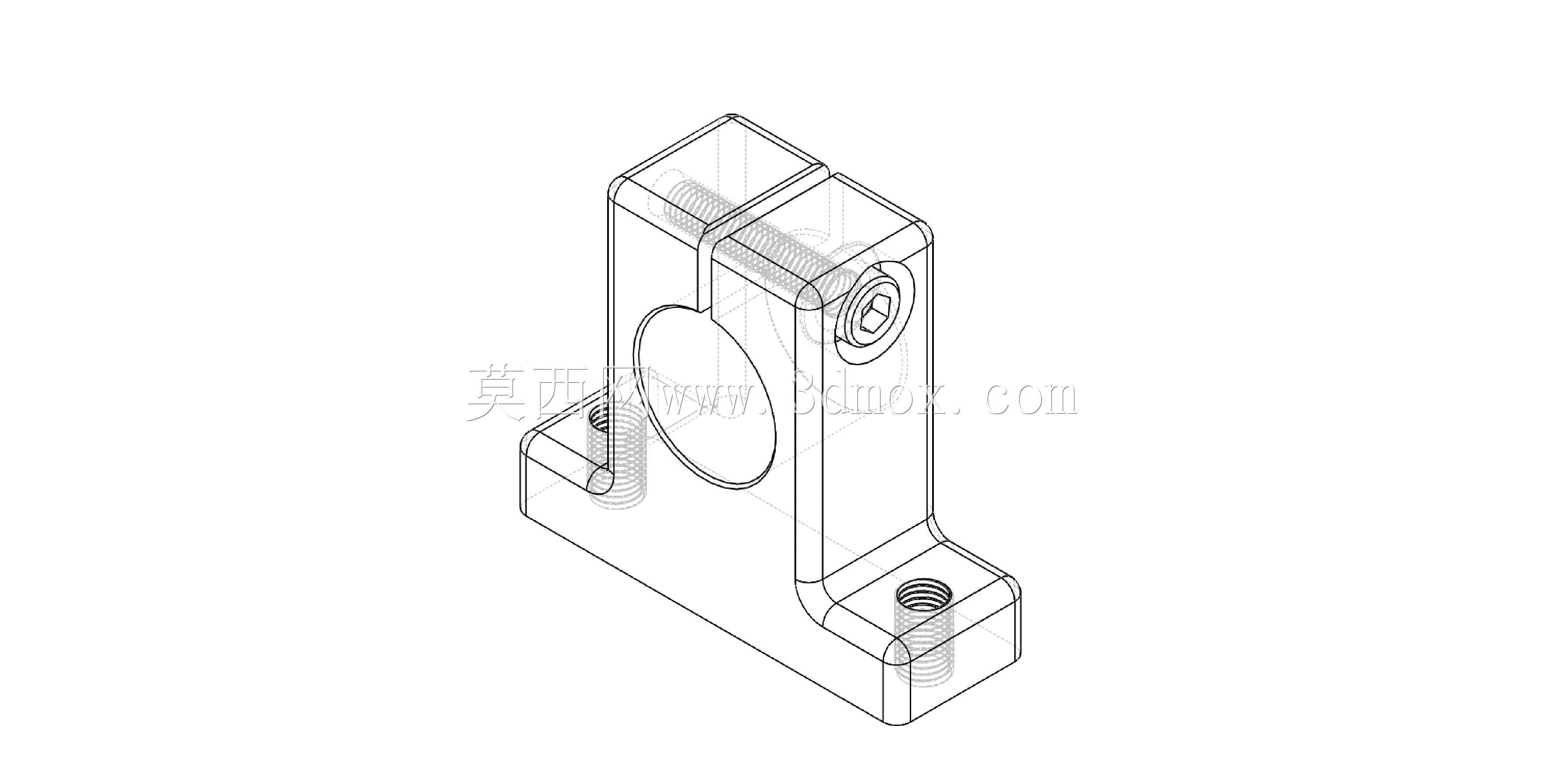

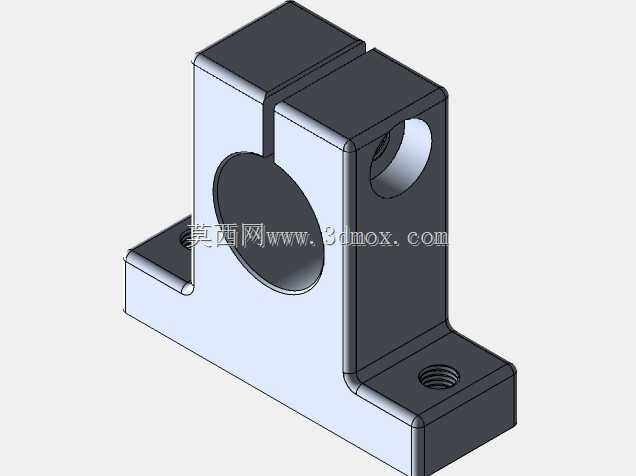

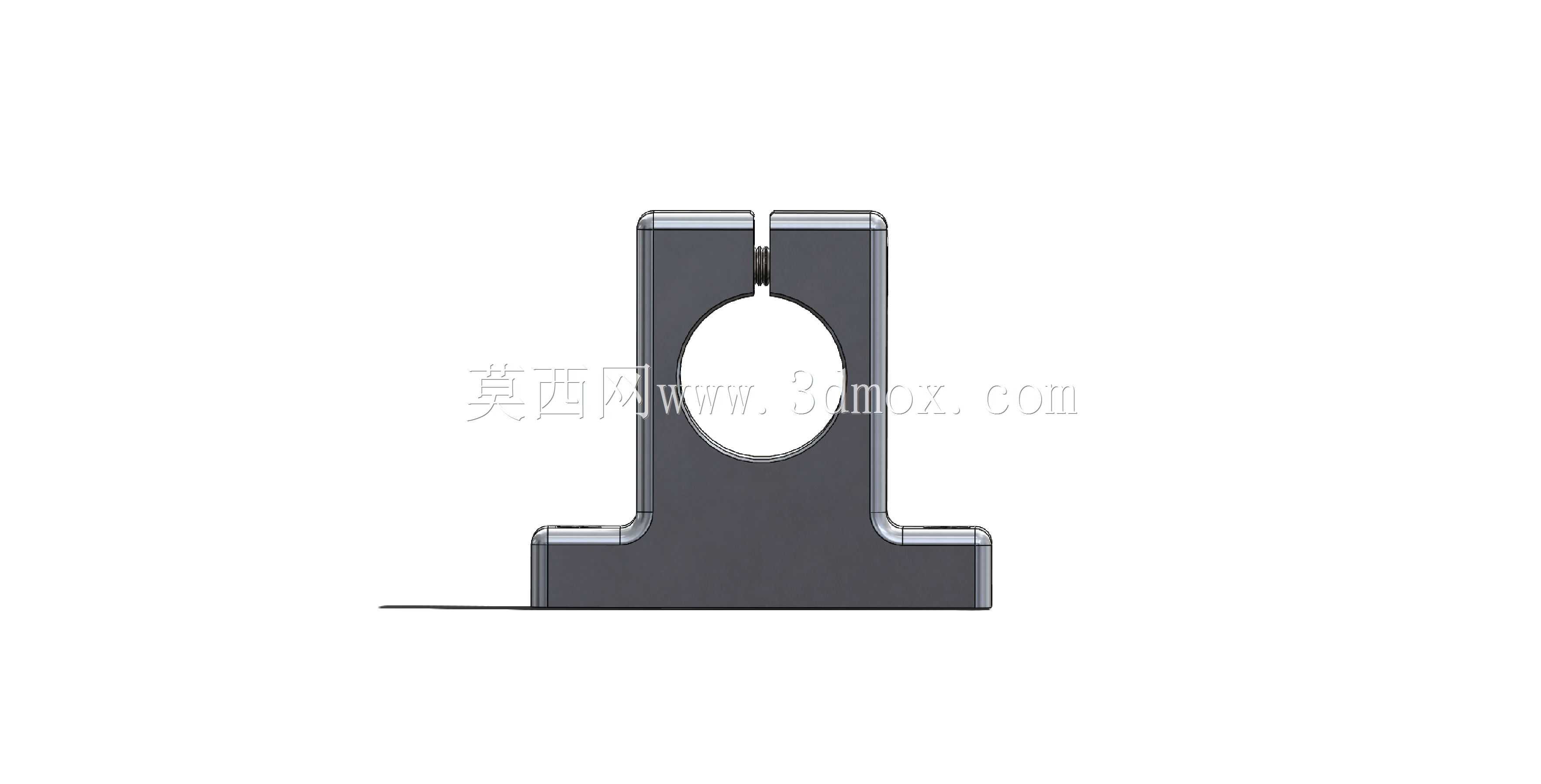

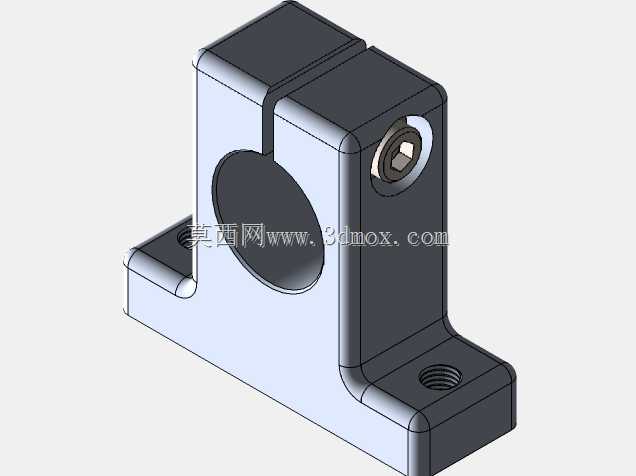

　　在数控光学检测设备、小型激光加工工位、精密线性运动模组的搭建场景里，这类适配25mm轴径的SK系列导轨支撑座是很常见的基础安装部件，它的核心作用是给光轴类直线运动导轨提供刚性固定基准，避免光轴在长行程传动中出现挠度变形，影响运动件的行走精度。从结构设计来看，这个支撑座采用分体式夹紧结构，主体安装基座为铝合金材质，夹紧部位的开口设计配合内六角锁紧螺钉，能够实现对光轴的无间隙抱紧，安装时不需要对光轴做额外的端面加工，只需要将光轴穿入支撑孔位，拧紧侧方的锁紧螺钉就能完成固定，相比传统的一体式孔位过盈配合安装，这种结构的调整灵活性更高，现场装配时可以根据实际走线、工位布局微调光轴的轴向位置，调整到位后再锁紧，能大幅降低现场装配的对位难度。

　　支撑座的底部采用L型折弯安装基准面，两个安装脚位上分别设置了内螺纹安装孔，安装时可以直接通过螺栓从基座下方或者侧方锁附在设备安装基板上，基座的安装面做了铣平加工，平面度控制在合理的公差范围内，能保证安装后支撑孔的轴线与设备安装基准面平行，避免光轴安装后出现倾斜，导致线性运动时滑块卡滞、磨损加剧的问题。从安装边界尺寸来看，这个支撑座适配的光轴公称直径为25mm，整体安装高度在满足光轴离安装面预留滑块运动间隙的前提下做了优化，不会因为支撑座过高导致整体模组的重心上抬，也不会因为高度不足让滑块运动时和安装基板产生干涉。侧方的锁紧螺钉采用标准内六角圆柱头规格，通用的内六角扳手就可以完成锁紧操作，不需要配备特殊的安装工具，

　　日常维护时如果需要调整光轴位置或者更换支撑件，操作门槛很低。在实际选型使用时，这类支撑座通常成对布置在光轴的两端，长行程的模组还会在中间位置增加辅助支撑，用来抵消光轴自重带来的下垂变形，尤其是在光学检测这类对运动直线度要求高的场景里，支撑座的安装刚性直接影响整个运动轴的重复定位精度，铝合金的基座材质在保证足够结构强度的同时，整体重量比钢制支撑座更轻，适合用在对设备整体重量有要求的移动工位、小型桌面级数控设备上。夹紧部位的开口缝隙做了均匀控制，锁紧时孔位的变形量均匀，不会出现局部抱紧力过大导致光轴表面被压伤、或者抱紧力不足导致光轴在负载下窜动的问题，基座的边角位置都做了倒角处理，避免装配时尖锐边角划伤操作人员或者设备线束。

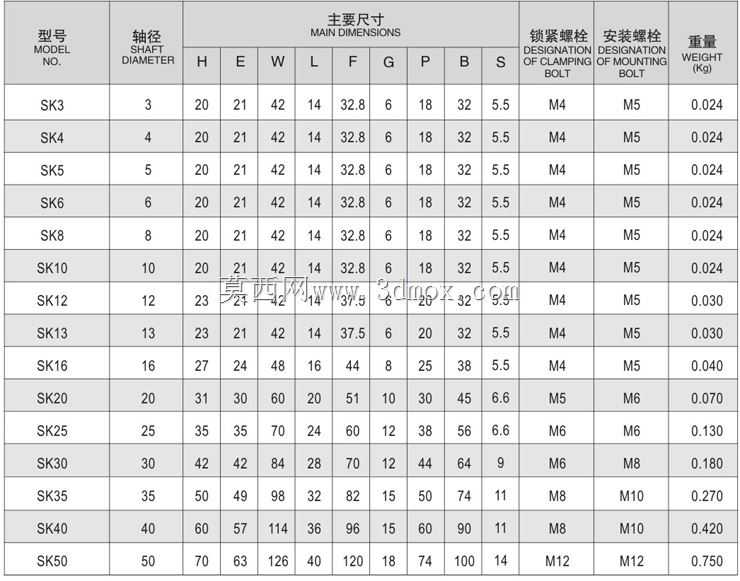

　　在激光加工设备的进给轴设计里，这类支撑座常用来固定光头移动的导向光轴，因为激光加工过程中会产生轻微的设备振动，支撑座的刚性抱紧结构能避免光轴在振动下出现位置偏移，保证光头的运动轨迹始终保持在设计的直线度范围内，不会因为光轴偏移导致加工位置出现偏差。在精密安装夹具的线性导向结构里，这类支撑座也可以用来给夹具的开合导向轴提供支撑，保证夹具开合过程中运动顺畅，不会出现卡滞，提升夹具的动作可靠性。设计这个支撑座的三维模型时，重点要关注几个关键尺寸的公差配合：首先是支撑光轴的内孔尺寸公差，要控制在和光轴外径间隙配合的范围内，既不能间隙过大导致光轴穿入后晃动，也不能间隙过小导致光轴无法顺利穿入；其次是底部安装孔的位置度公差，要保证和安装基板上的预留孔位精准对位，避免安装时出现孔位错位无法锁附的问题；还有侧方锁紧螺钉的螺纹孔深度，要保证螺钉拧入后有足够的锁紧力，不会因为螺纹啮合长度不足导致锁紧时滑牙。另外，支撑座的安装基准面和内孔轴线的平行度公差也是设计重点，这个公差直接决定了光轴安装后的水平度，如果平行度超差，光轴安装后会出现倾斜，滑块在光轴上运动时阻力会明显增大，长期运行还会加剧滑块内部轴承的磨损，缩短整个线性传动部件的使用寿命。
