通用电子元件用铝制散热结构件

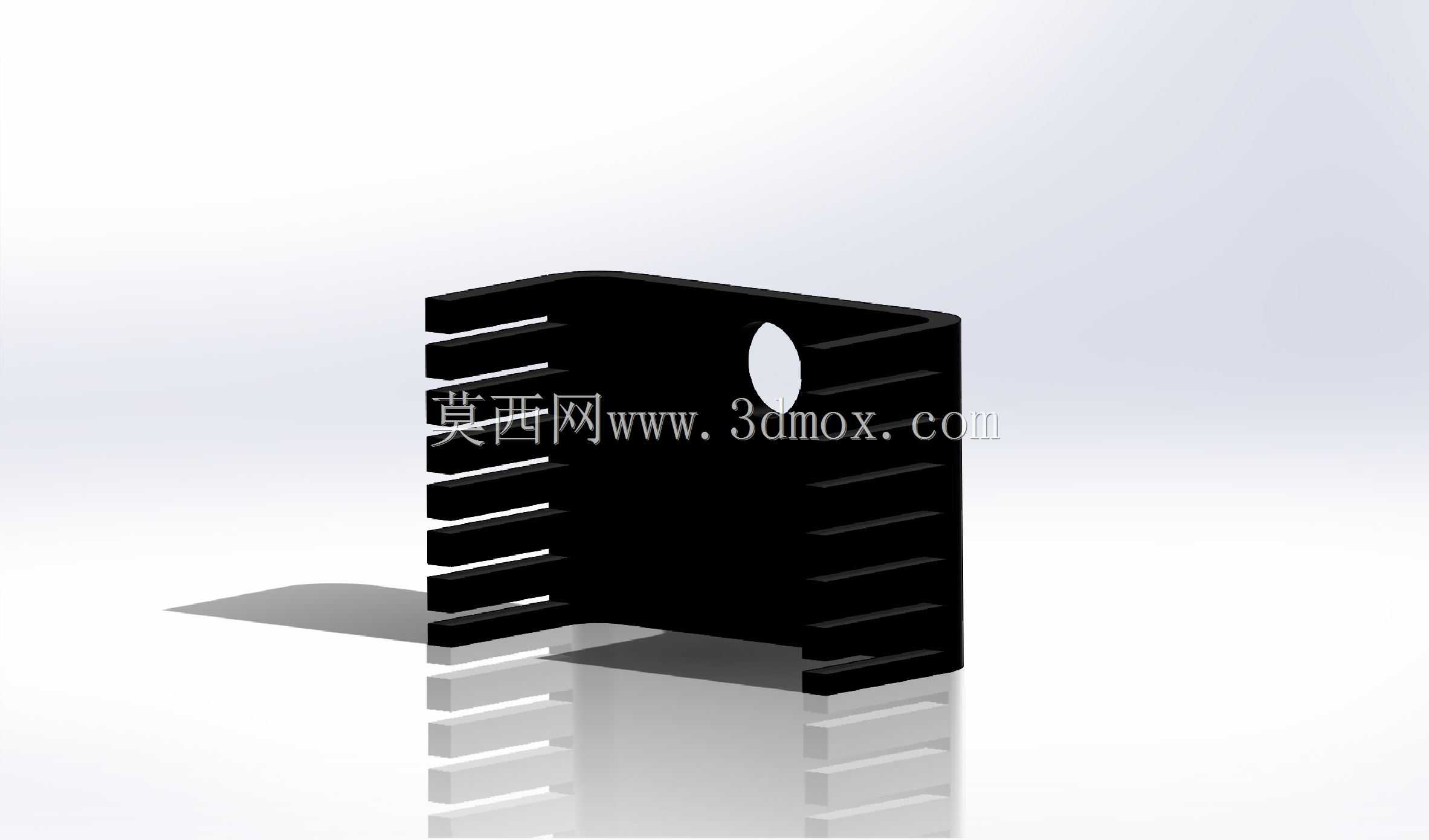

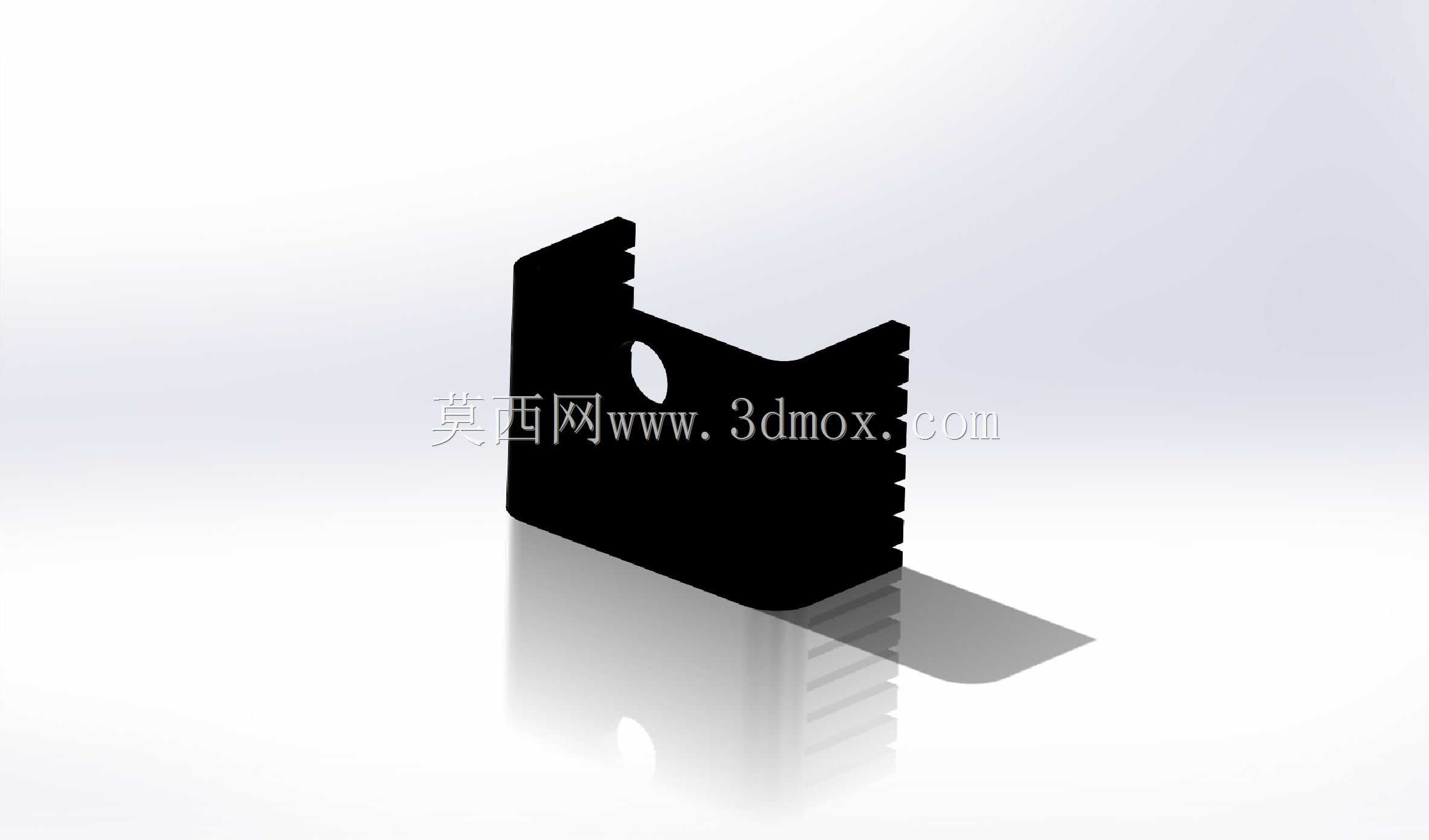

　　在中小功率电子设备的热管理设计环节，这类挤压成型的铝制散热结构是应用覆盖度极高的被动散热方案，不同于带主动风扇的强制风冷结构，它完全依靠自身铝材的高导热属性与鳍片拓展的散热面积完成热交换，没有运动部件也就不存在长期运行后的磨损、异响、积灰卡滞问题，在消费电子、工控板卡、小型电源模块、车载辅助电子单元的散热场景中都能见到同结构产品的应用。从结构设计逻辑来看，主体采用一体化铝挤工艺成型，基材选用6063铝合金兼顾导热效率与挤压成型的加工便利性，主体基座部分为平整实心结构，设计时需要保证基座与发热元件的接触面平面度控制在合理区间，避免接触热阻过大抵消散热能力，基座一侧延伸出多道平行等距的散热鳍片，鳍片的厚度、间距、

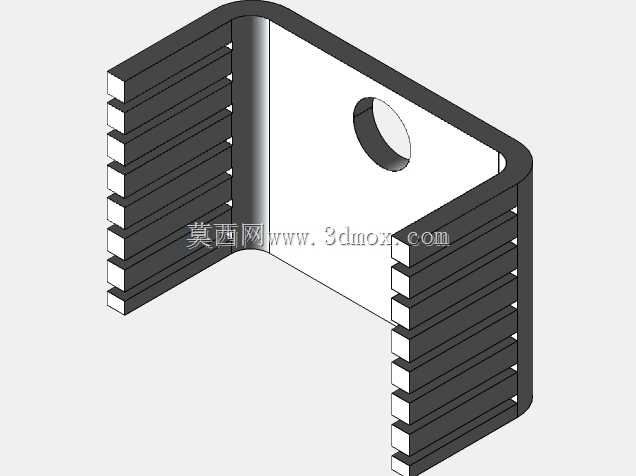

　　伸出长度是经过热仿真迭代确定的：鳍片过薄会提升加工难度且容易在安装受力时变形，过厚则会挤占有限的安装空间、减少同等体积下的鳍片总数量，降低有效散热面积；鳍片间距过小会导致鳍片间的空气对流受阻，热空气无法顺利散出形成热堆积，间距过大则会浪费结构空间，无法在有限体积内最大化拓展散热面积。基座上预留的圆形安装孔是为穿装固定螺丝设计的，设计时需要匹配对应安装场景的固定螺丝规格，孔位周边做了轻微的沉位处理，避免螺丝锁附时突出基座表面，影响散热件与发热元件的贴合紧密程度，同时锁附力矩需要在设计文档中明确标注范围，防止力矩过大导致铝材基座变形、或是力矩不足导致贴合间隙过大。从安装边界来看，这类散热件的整体外形属于规整的类长方体结构，

　　没有向外突出的异形结构，在PCB板上布局时不需要预留额外的避让空间，鳍片的排布方向通常会顺着设备内部的自然空气对流方向设置，强化热空气上升过程中的换热效率，不需要额外设置导流结构就能实现稳定的散热效果。不同于定制化的水冷散热、热管散热结构，这类通用铝挤散热件的适配范围极广，只要发热元件的热耗、安装孔位、接触面积匹配就能直接选用，不需要单独开模定制，能大幅缩短中小批量电子设备的研发周期，降低热管理方案的综合成本。实际选型应用时，需要先核算发热元件的稳态热耗，结合设备允许的最高工作环境温度、元件的最高结温要求，反推需要的总散热面积，再对应匹配合适鳍片数量、整体尺寸的散热件，同时要考虑安装位置的空间限制，确认散热件的总高度不会和设备外壳、

　　周边其他 taller 元件产生干涉，锁附时通常会在发热元件与散热件基座之间填充导热硅脂或是导热垫片，填充微观层面的接触间隙，进一步降低接触热阻，保证热量能顺利从发热元件传导到散热件基座，再通过鳍片扩散到周围空气中。这类散热结构的表面通常会做阳极氧化处理，一方面是提升铝材表面的抗腐蚀能力，避免长期使用过程中表面氧化发白影响导热性能，另一方面黑色阳极氧化层还能提升表面的热辐射能力，在自然对流场景下能额外提升一成左右的散热效率，不需要额外增加结构体积就能优化散热表现。在三维建模过程中，这类零件需要重点关注鳍片的拔模角度，因为铝挤工艺的特性，鳍片沿挤压方向需要设置微小的拔模斜度，避免挤出成型后脱模困难，同时所有棱边都需要做微小的倒角处理，去除加工产生的锐边，防止安装作业时划伤操作人员、或是划破周边的导线绝缘层，安装孔的位置公差需要严格控制，保证和PCB板或是元件安装位的孔位对齐，避免出现锁附时强行拉扯导致元件引脚受力变形的问题。
