梁式发动机曲柄摇杆传动机构

　　这套梁式传动机构是早期往复式动力机械的典型结构衍生，目前在教学演示、小型动力试验台、复古动力装置复刻领域仍有较多应用场景，不少高校机械原理课程会采用这类结构做运动学演示，帮助学习者理解曲柄摇杆机构的运动转换逻辑，部分小型低压蒸汽动力模型、斯特林发动机改装方案中也会沿用这类梁式布局，利用摇臂的杠杆特性优化动力输出的力矩特性。

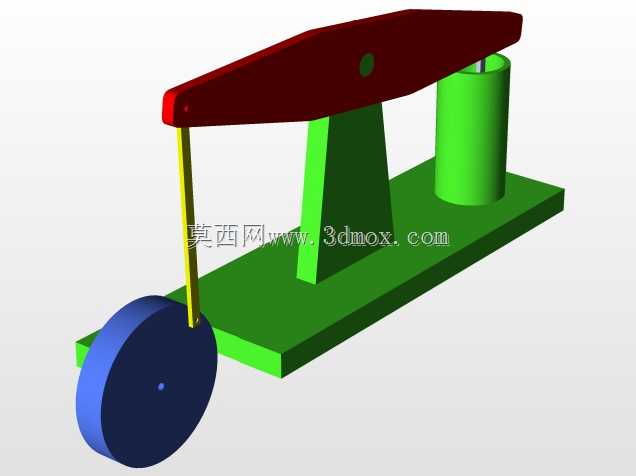

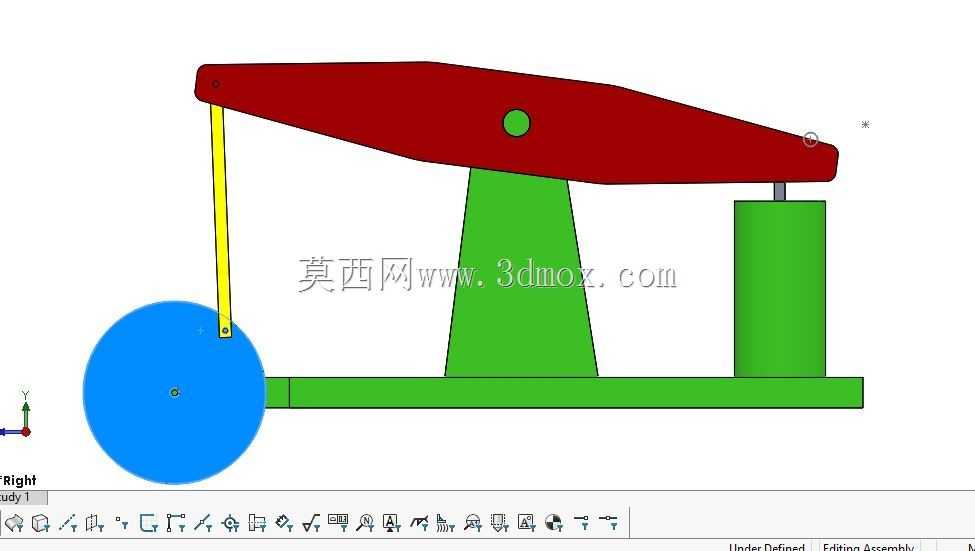

　　从实际功能来看，这套机构核心作用是将旋转件的圆周运动，通过连杆传递转换为梁式摇臂的往复摆动，也可反向输入摆动动力实现旋转输出，整套结构的支撑底座采用一体化平直布局，底部安装面为整段平面结构，安装时可直接通过螺栓固定在型材机架或试验平台上，安装边界需预留摇臂上下摆动的竖向空间，以及曲柄轮整周旋转的圆周空间，避免运动过程中与周边机架、管线产生干涉。

　　设计层面上，摇臂采用中间铰支的杠杆结构，铰支点设置在摇臂靠近动力输出侧的位置，通过力臂比例的调整，可改变连杆侧输入力与输出侧摆动力矩的比值，适配不同的动力输入需求；曲柄轮为圆盘式结构，偏心销位置可根据所需摇臂摆角调整，偏心距越大摇臂的摆动角度范围越大，设计时需同步核算连杆长度，避免机构出现死点位置或运动卡滞；竖向支撑柱采用梯形变截面结构，相比等截面立柱拥有更好的抗倾覆刚度，可承受摇臂摆动过程中产生的侧向交变载荷，减少支撑部位的振动变形。

　　结构细节上，连接曲柄轮与摇臂的连杆采用细长直杆结构，两端均为铰接连接，铰接处预留合理的配合间隙，既保证运动过程中无卡滞，又避免间隙过大导致的运动冲击；摇臂输出端的竖向推杆与导向套配合，将摇臂的弧形摆动转换为竖向的直线往复运动，导向套长度经过匹配设计，可减少推杆运动过程中的偏磨问题；所有铰接位置均采用销轴连接，方便后期拆解维护，更换磨损的铰接衬套，整套结构没有复杂的异形曲面，加工难度低，普通铣削、钻削设备即可完成所有零件的加工，适合教学场景下的学生实操制作，也可作为小型动力装置的核心传动单元使用。

　　在实际装配调试过程中，需先固定底座与支撑柱，保证铰支点的同轴度误差在允许范围内，再依次安装摇臂、连杆、曲柄轮，手动盘动曲柄轮检查整周运动是否顺畅，确认摇臂摆动无卡顿、连杆无别劲情况后，再紧固所有连接螺栓；若用于动力输出场景，还需在铰接部位添加润滑脂，降低长期往复运动带来的磨损，整套机构的运动特性直观，可通过更换不同偏心距的曲柄轮、不同长度的连杆，快速调整输出端的行程与运动频率，适配不同的试验或演示需求。
