12mm直径635nm波长压入式激光二极管模组

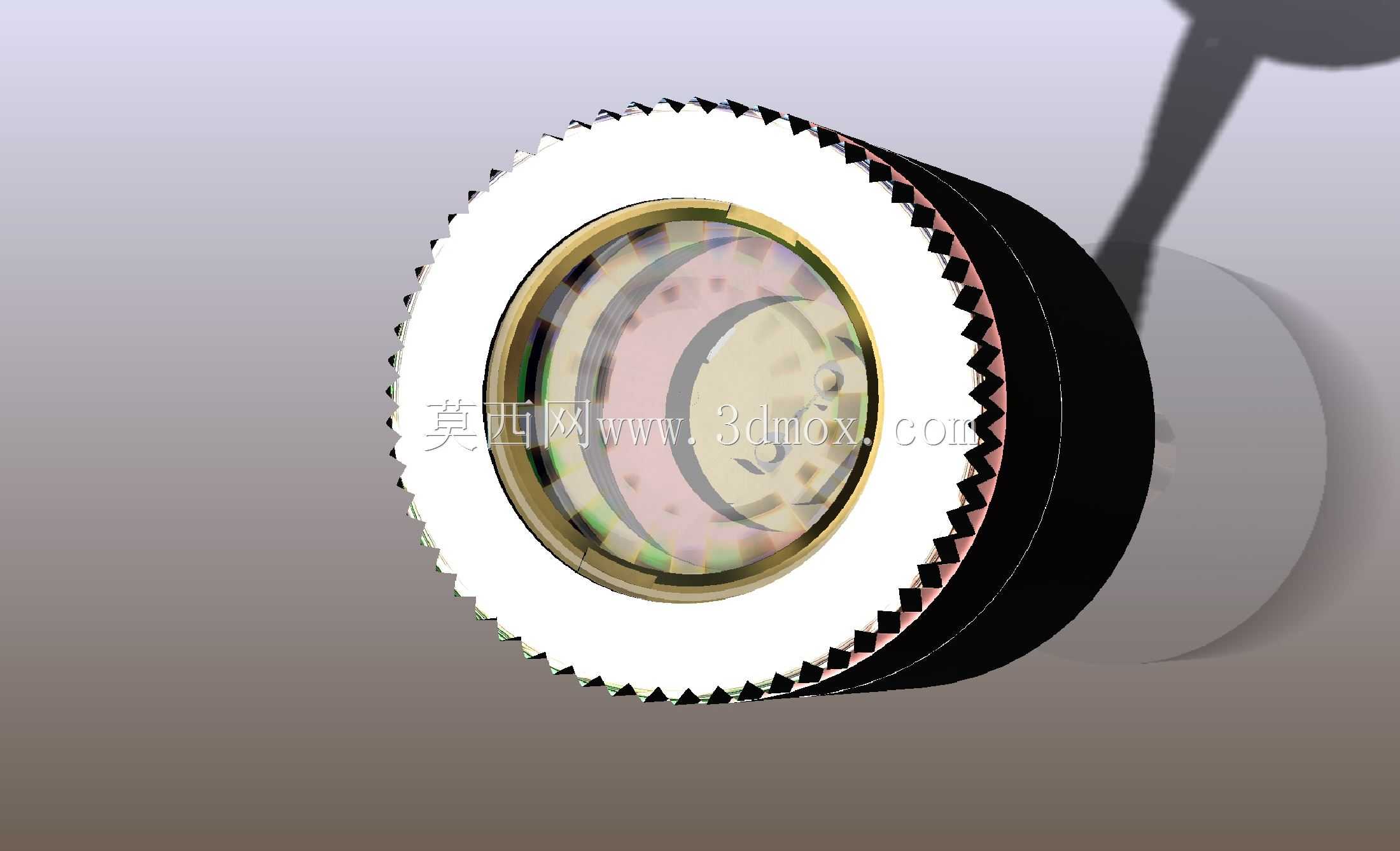

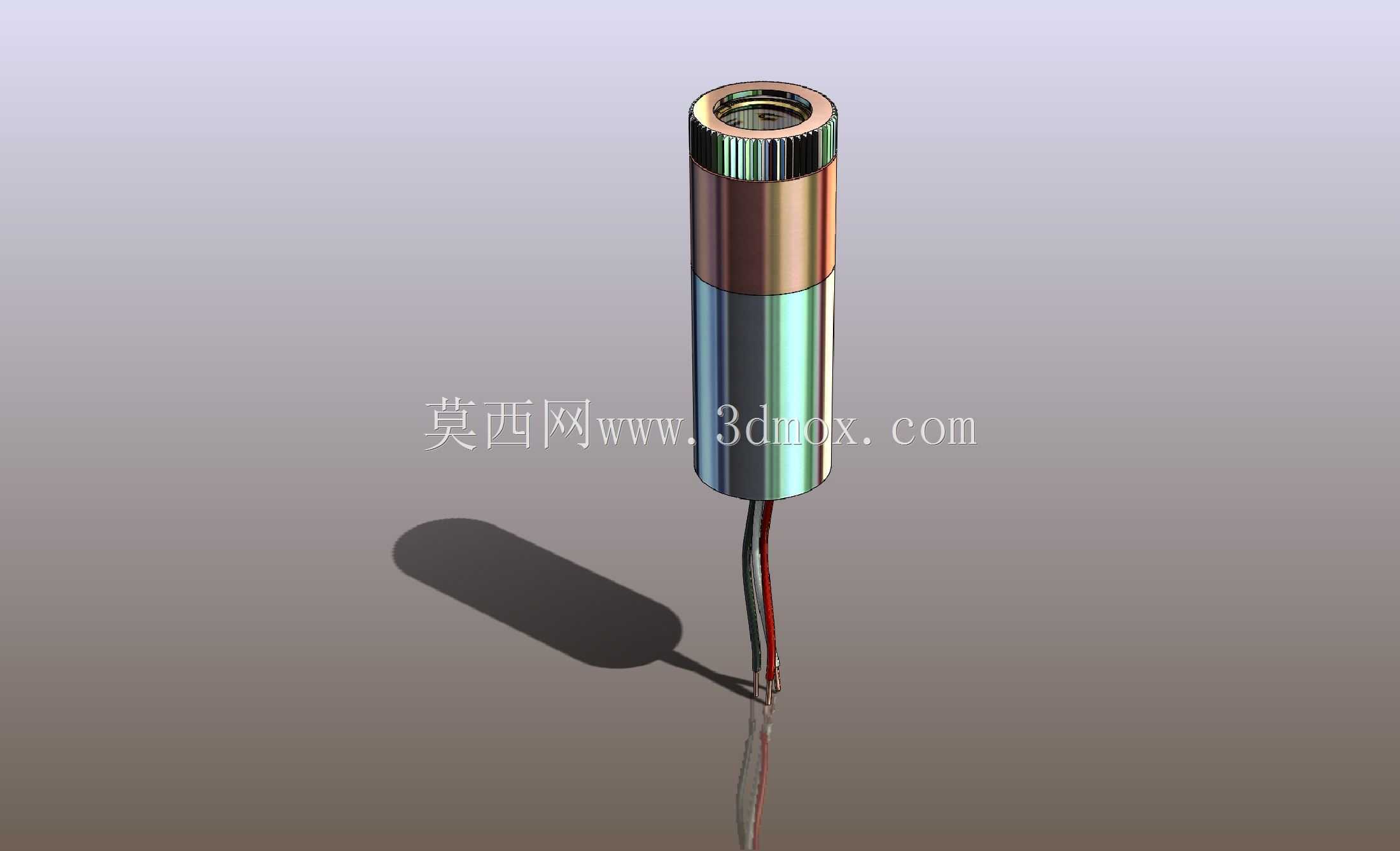

在桌面级高功率激光加工改装、小型光学扫描设备、便携投影装置的结构开发环节，这类小直径激光发射模组是核心的光输出部件，不少做定制化激光设备的结构工程师，在选型阶段都会优先考量这类集成化的模组方案，省去单独封装激光二极管、匹配光学透镜、设计散热结构的重复工作。从实际装配的边界来看，这款模组的主体外径控制在12mm，整体为圆柱式结构，尾部引出两根供电引线，安装时可以直接在设备安装面板上加工对应直径的沉孔，采用压入式装配即可完成固定，不需要额外设计复杂的夹持结构，对于内部安装空间紧凑的手持激光设备、内嵌式扫描模组来说，这个尺寸规格的适配性非常强，既不会占用过多的横向安装空间，也能预留足够的走线空间。

从功能设计逻辑上，这款模组直接集成了635nm波长的三菱激光二极管，属于可见光红色激光波段，人眼识别度高，在定位指示、短距离激光扫描、低功率激光加工场景下的瞄准对位效率远高于红外波段激光器件。模组内部已经完成了透镜的预装校准，出厂状态下就已经调整好激光的聚焦光路，使用者不需要额外进行光路调校，直接匹配对应规格的驱动供电即可输出稳定的准直激光束，这一点对于非光学专业的结构设计人员来说非常友好，不需要掌握复杂的光路装调知识就能完成整机组装。

散热结构的设计是这类激光模组能稳定工作的核心，模组的金属外壳本身就承担了散热基座的作用，金属壳体与内部激光二极管的基座紧密贴合，能够将二极管工作时产生的热量快速传导到外壳表面，再通过外壳与安装基座的接触将热量扩散到设备整体结构上，避免激光二极管因为结温过高出现功率衰减、波长漂移甚至烧毁的问题。很多DIY爱好者自己组装激光模组时，往往忽略散热路径的设计，直接将二极管悬空固定，连续工作几分钟就出现功率跳水的问题，这类集成化模组直接把散热路径整合在外壳结构上，从根源上规避了这类装配失误带来的可靠性问题。

尾部的引线设计采用了直接出线的方式，没有额外加装接插件，一方面是为了压缩尾部的轴向尺寸，让模组整体可以适配更薄的安装面板，另一方面使用者可以根据自己的设备内部走线需求，自行焊接对应规格的接插件，不管是板载直焊还是引线外接驱动板都非常灵活。在实际的设备应用中，这类模组除了用在定制化的家用高功率激光项目里，不少专业级的手持条码扫描设备、桌面级激光雕刻机的辅助定位模块、教学演示用的激光指示装置，也会采用同规格的模组作为光输出部件，其稳定的输出特性和紧凑的安装尺寸，能够大幅降低整设备的结构设计难度。

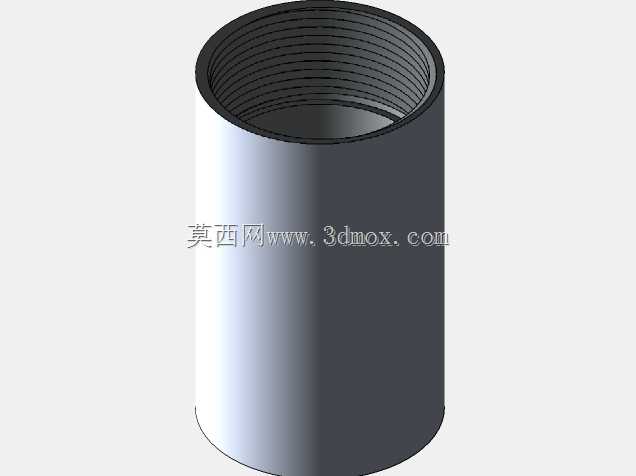

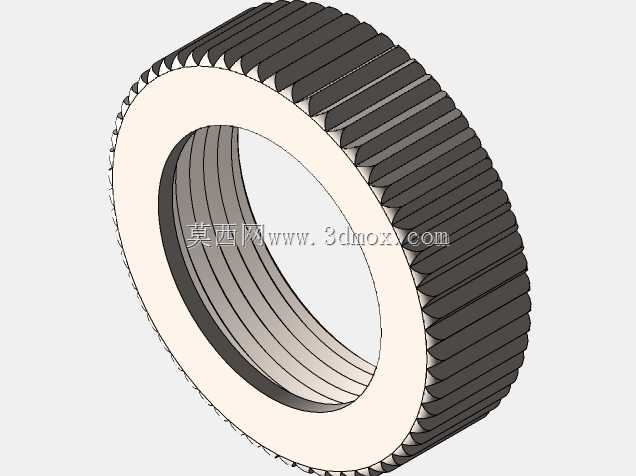

在做整机结构的干涉检查时，需要注意模组尾部引线的折弯半径，不要过度弯折引线根部，避免内部引线断裂造成供电故障；同时压入安装时的施力位置要选在模组的尾部基座，不要直接挤压前端的透镜端盖，避免透镜移位造成光路偏移。前端的透镜端盖采用了螺纹旋合的结构，如果后续需要调整激光的聚焦距离，也可以在断电状态下轻微旋转端盖，调整透镜与二极管发光面的间距，获得不同焦距下的光斑效果，不过常规使用场景下，出厂校准的焦距已经能满足大部分指示、扫描类场景的需求，非必要不建议随意拆解端盖，避免灰尘进入模组内部污染透镜表面，影响激光输出的均匀性。

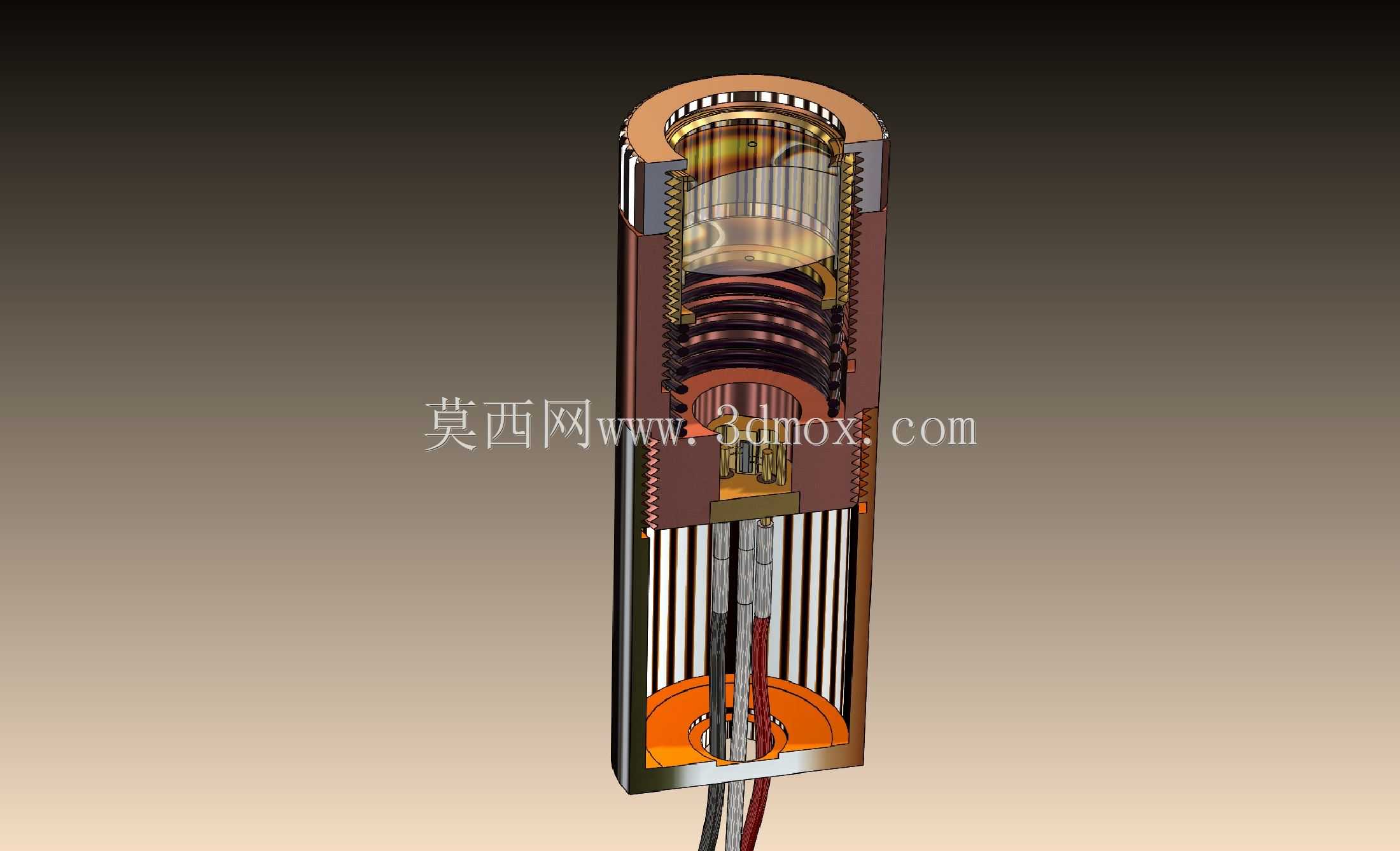

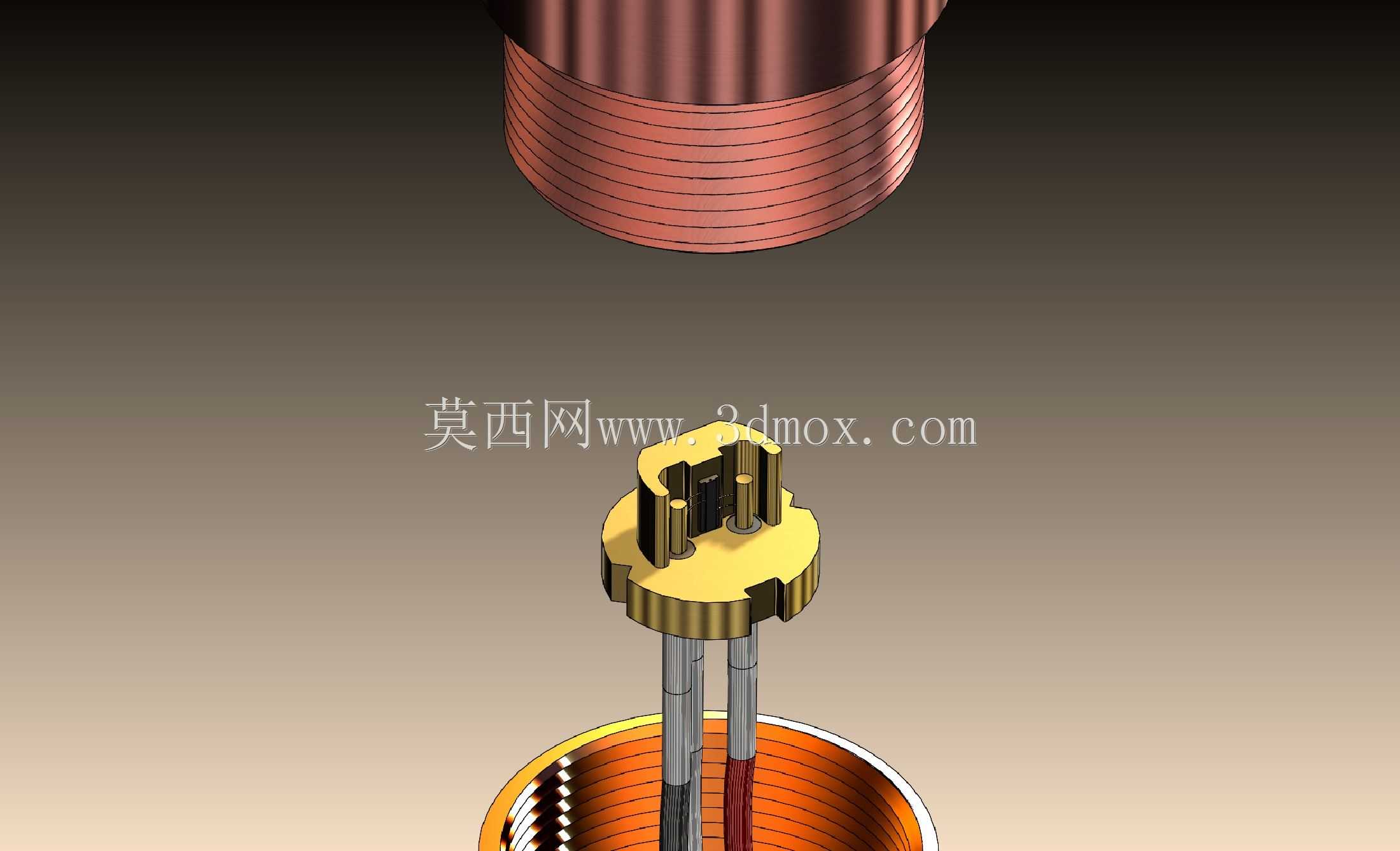

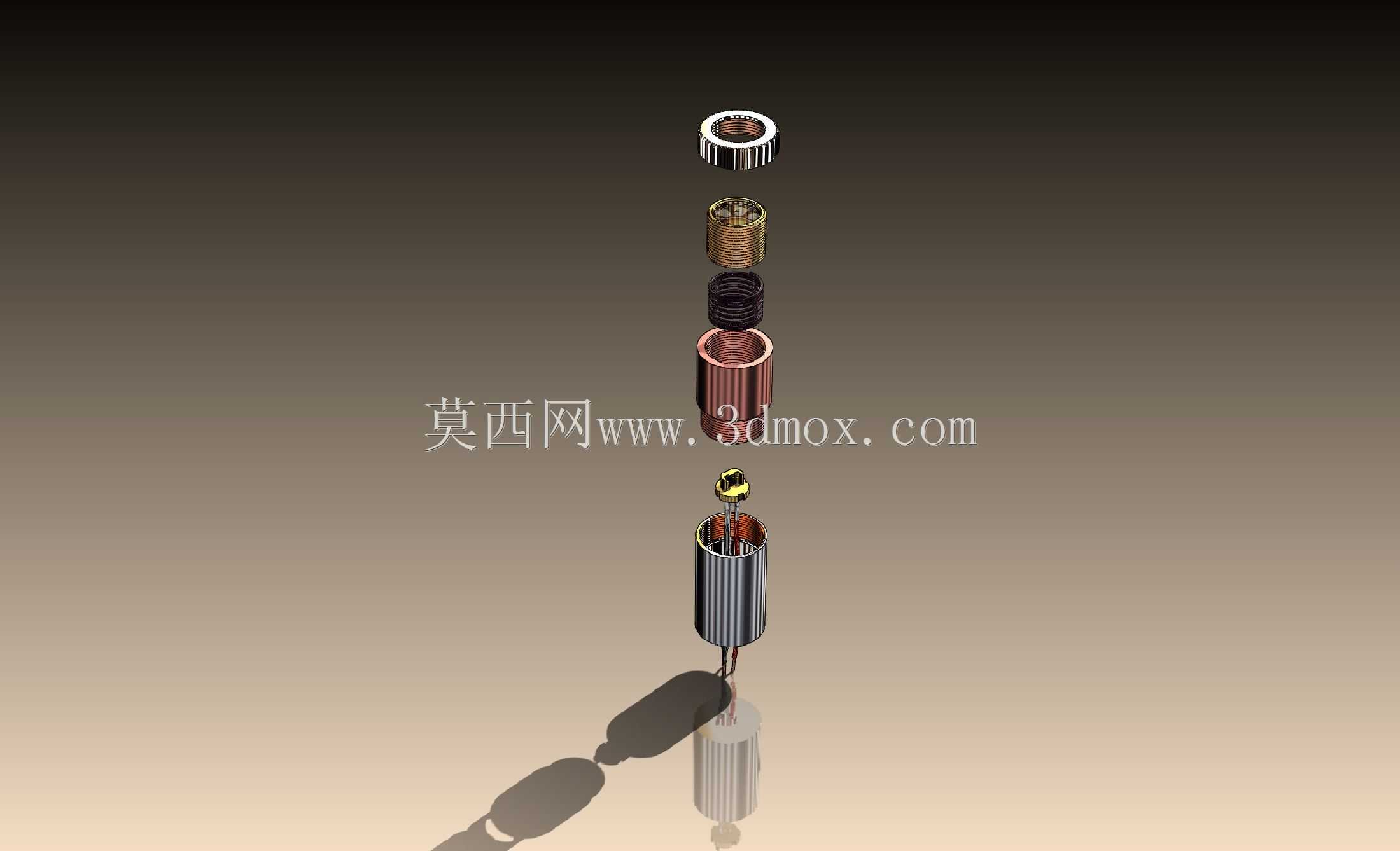

从结构建模的角度来看，这款模组的外形特征非常规整，主体为阶梯状圆柱结构，前端是略窄的透镜安装段，中部是直径12mm的主体安装面，尾部是出线段，建模时只需要准确把握各段的直径差、轴向长度，以及引线的出线位置和直径，就能完成精准的建模，在做整机装配仿真时，可以直接将模组模型导入装配体，匹配安装孔位后就能完成干涉检查，不需要额外对模型进行简化处理，其规整的外形也不会给装配仿真带来过多的计算量。
