消费电子用8英寸螺纹式音频插孔结构

做消费类音视频产品结构设计快十二年，经手的外接音频接口方案少说也有四十多套，这类8英寸规格的女性音频迷你插孔，是便携收音机、头戴式有线耳机延长座、复古台式收录机、小型桌面功放设备里最常用的外接音频接插部件，很多刚入行的结构工程师容易把这类插孔和常规3.5mm音频座混为一谈，实际上两者的安装固定逻辑、引脚受力边界、面板适配厚度都有明显区别。

先从实际应用场景说，这类插孔大多用在设备壳体厚度1.2mm到2.5mm的塑胶或薄金属面板上，比如老式便携晶体管收音机的侧边耳机接口、桌面迷你音箱的背面音频输入座、有线耳机分线器的母座端，还有部分老式车载影音设备的外接音频输入口，核心作用是实现公头音频插头的机械固定与音频信号的导通传输，因为带外螺纹锁紧结构，相比直插式无固定的音频座，抗拉扯能力要强很多，不会出现插头被拽落、引脚脱焊的问题，很适合用在需要频繁插拔、使用场景存在一定外力拉扯的民用消费电子设备上。

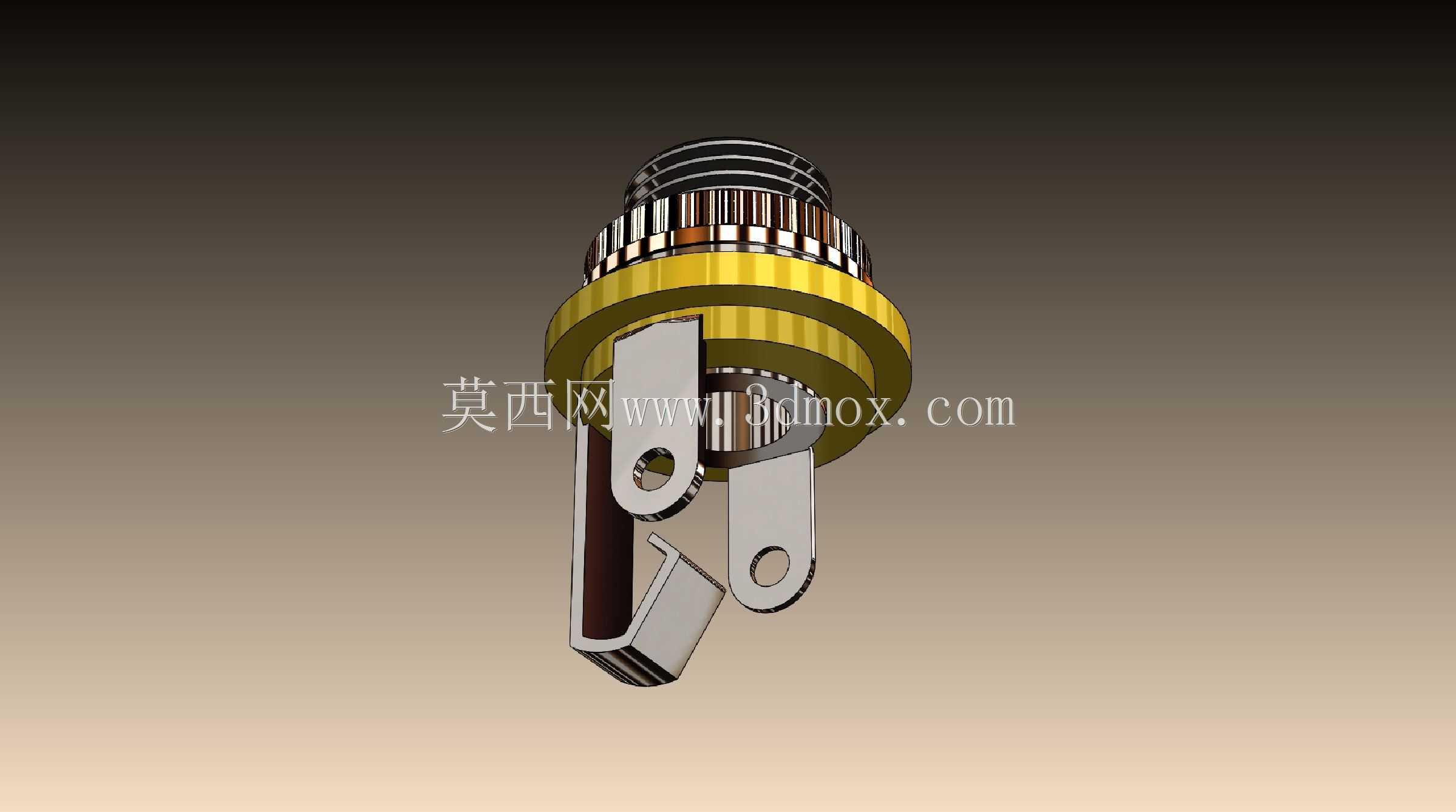

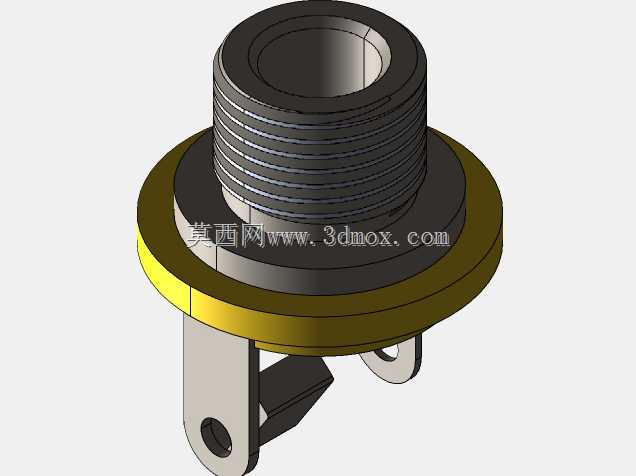

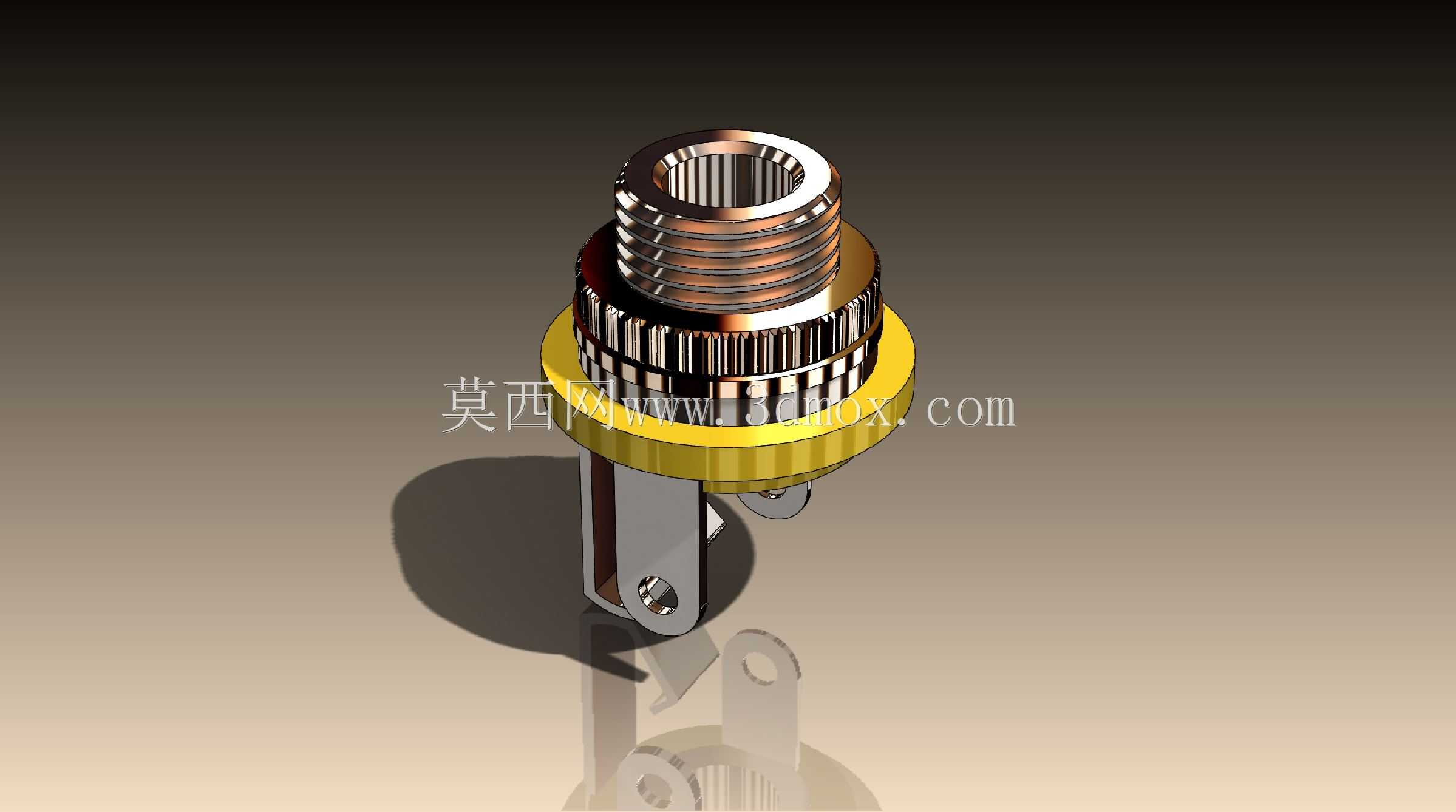

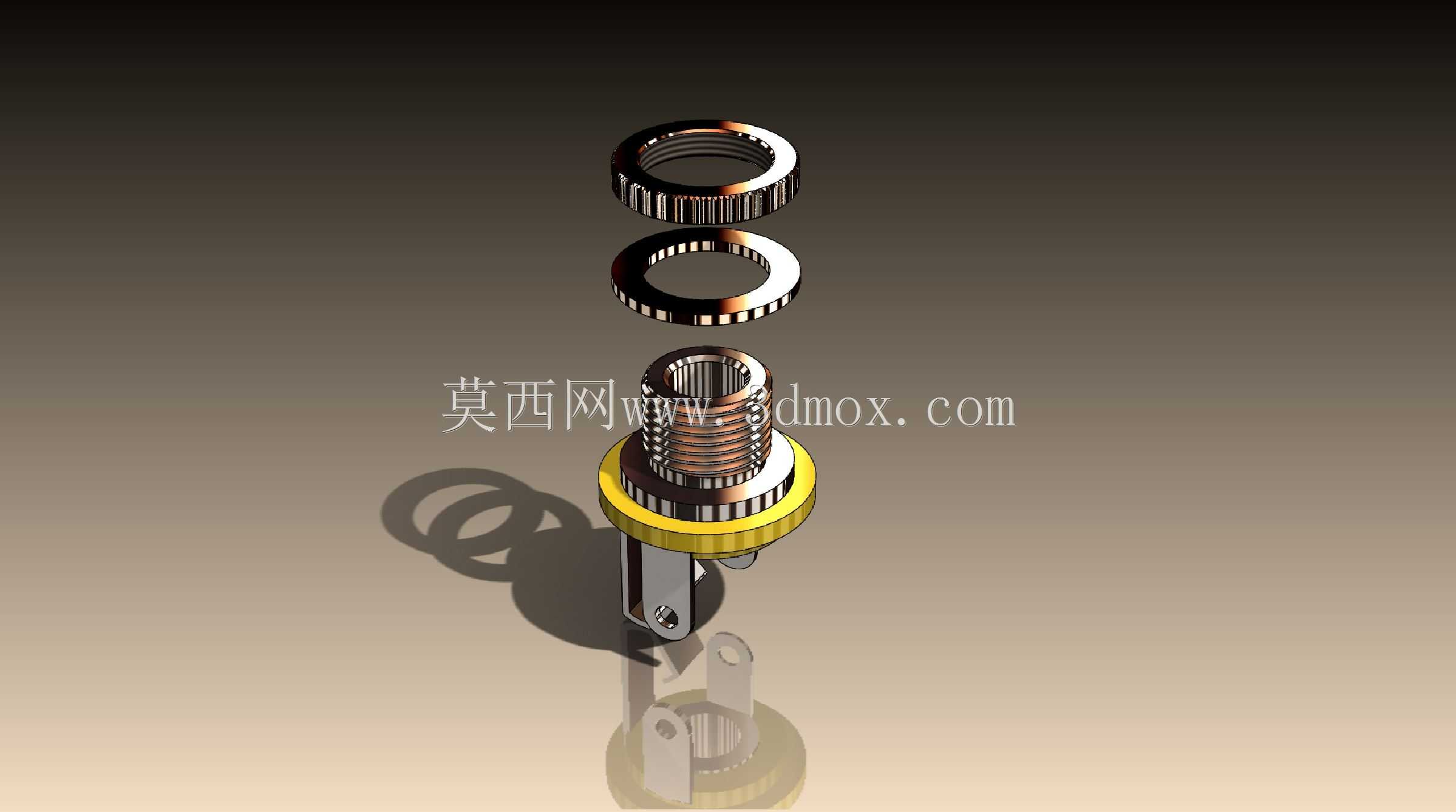

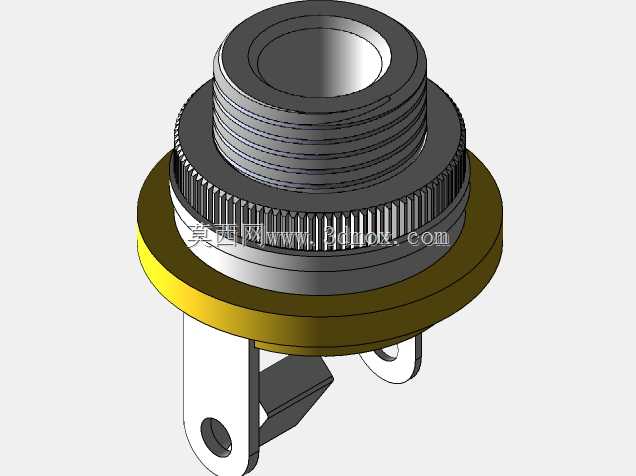

从结构设计思路上拆解这个插孔，整体分为四个核心功能段：最顶端是内孔插合段，内孔的接触弹片采用铍青铜材质冲压成型，表面做镀镍处理，既保证多次插拔后的接触弹性，也能避免长期使用出现氧化导致的接触杂音，内孔的内径公差严格控制在0.02mm范围内，保证公头插入后既不会过松出现接触断连，也不会过紧导致插拔手感生涩、磨损公头镀层。往下是外螺纹锁紧段，采用M9标准细牙螺纹，配套的黄色锁紧螺母是滚花设计，不用额外工具，徒手就能拧紧固定在设备面板上，螺纹段的长度刚好适配常规消费电子的壳体厚度，不会出现螺纹过长顶到壳体内侧其他元器件、或者过短无法锁紧的问题。再往下是六角防转定位段，这个结构很多新手建模的时候容易漏掉，六角边刚好卡在面板内侧对应的定位槽里，拧外侧锁紧螺母的时候，整个插孔本体不会跟着转动，避免拧螺母的时候扯断内侧的焊接引脚。最下端是引脚导通段，两个扁平引脚分别对应左右声道信号，中间的接地引脚带固定孔，既可以焊接在PCB板上做接地导通，也可以通过螺丝锁在设备壳体的金属接地片上，提升抗干扰能力，避免音频传输出现电流杂音。

再说到安装边界的尺寸控制，这个插孔整体的轴向总长度控制在18mm以内，安装后突出面板外侧的高度只有6mm，不会因为接口突出过多影响设备整体外观，也不会在设备收纳的时候剐蹭其他物件；径向最大尺寸就是锁紧螺母的外径12mm，面板上只需要开一个直径9.5mm的安装孔，旁边预留2mm的螺母旋转空间就能完成装配，对设备内部的空间占用非常小，很适合内部空间紧凑的小型消费电子设备。建模的时候要特别注意几个公差配合点：一是内孔接触弹片的变形量，要预留0.3mm的弹性形变空间，保证公头插入后弹片的接触压力在1.5N到2N之间，接触压力太小容易出现接触不良，太大则会加速弹片疲劳，缩短插拔寿命；二是螺纹段和锁紧螺母的配合公差，采用6H/6g的标准配合，既保证拧动顺畅，也不会出现螺纹间隙过大导致的插孔松动；三是引脚的位置度，三个引脚的相对位置公差控制在0.1mm以内，刚好对应PCB板上的标准焊盘孔位，不用二次修整引脚就能直接插装焊接，提升产线装配效率。

实际选型的时候还要注意，这类插孔的绝缘基座采用PBT材质，耐焊接温度可以达到260℃，完全适配波峰焊的工艺要求，不会出现过炉时基座融化变形的问题；外侧的金属壳体采用黄铜材质镀镍，既有足够的结构强度，也能起到电磁屏蔽的作用，减少外界信号对音频传输的干扰。很多工程师在做结构评审的时候容易忽略插孔的插拔寿命，这个结构的弹片设计可以保证至少5000次的插拔寿命，完全满足民用消费类电子设备的使用周期要求，不会出现设备还没到使用年限，接口就先接触失效的问题。另外在做面板装配的时候，要注意在插孔和面板之间加装一个薄橡胶垫片，既可以填补面板和插孔之间的装配间隙，也能起到一定的防水防尘作用，提升设备在复杂使用环境下的可靠性，比如在户外使用的便携收音机，加了垫片之后可以阻挡少量雨水和灰尘从接口缝隙进入设备内部。
