高性价比紧凑型ATX电脑机箱内部结构设计

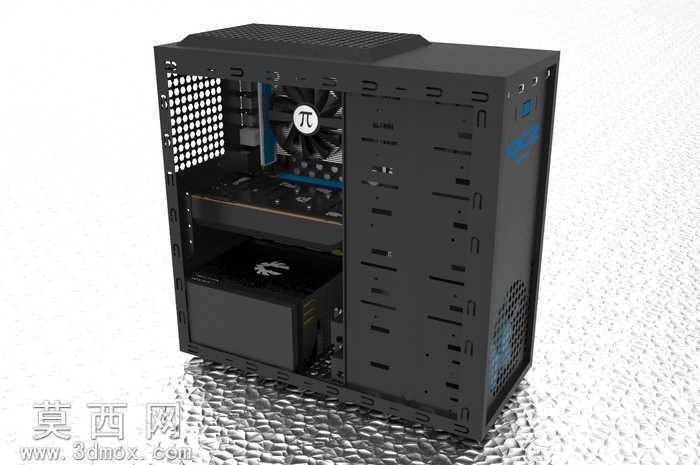

本作品为面向平价装机场景打造的紧凑型ATX电脑机箱三维设计方案，建模阶段采用SketchUp完成整体结构搭建，通过精准的尺寸约束还原标准机箱的硬件兼容规格，整体建模过程严格遵循通用PC硬件的安装尺寸规范，确保各硬件位的适配性。模型完整还原了机箱的内部硬件布局：上部区域设置标准CPU风冷散热器安装位，预留足够的塔扇安装空间，可兼容主流12cm规格CPU散热风扇；中部为PCIe扩展槽位区域，可支持全尺寸独立显卡的横向安装，槽位预留充足的走线间隙；下部为标准ATX电源安装仓，采用独立分仓设计，将电源与主板、显卡区域做物理分隔，优化机箱内部的风道走向。机箱外壳部分做了精细化的结构建模，前面板、侧面板、顶板的通风孔位采用阵列式开孔设计，左侧板设置大面积蜂窝状通风网孔，对应显卡进风区域，后部预留标准12cm排风风扇位，形成前进后出、下进上出的立体风冷散热通道，可有效带走CPU、显卡、电源工作时产生的热量。材质渲染阶段，机箱主体框架采用哑光黑色冷轧钢板材质，还原真实机箱的金属磨砂质感，通风网孔部分做半透明金属网材质处理，硬件部分的风扇扇叶采用半透明磨砂塑料材质，电源外壳做哑光黑塑料质感，显卡PCB板做深绿色电路板材质还原，各硬件的标识细节做了简化贴图处理，既保证渲染效果的真实感，又控制模型整体体积。设计思路上主打高性价比定位，在保证标准ATX硬件兼容性的前提下，尽可能压缩机箱的整体体积，去除不必要的装饰性结构，简化生产工艺以降低制造成本，适配预算有限的入门级装机用户需求。结构设计上充分考虑硬件安装的便利性，各安装位预留充足的操作空间，主板支撑柱位、硬盘安装位、螺丝固定孔位均按照通用标准做精准定位，避免出现硬件安装干涉的问题，走线区域预留合理的背线空间，方便用户整理机箱内部线材，优化风道流通效率。
