蒸汽机甲风格十字勋章造型设备设计

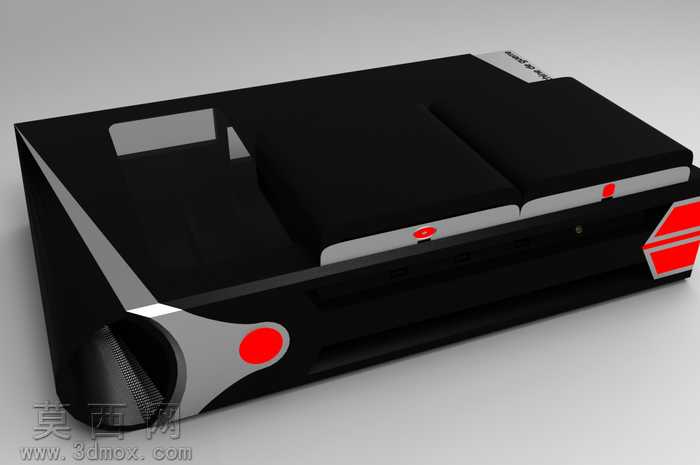

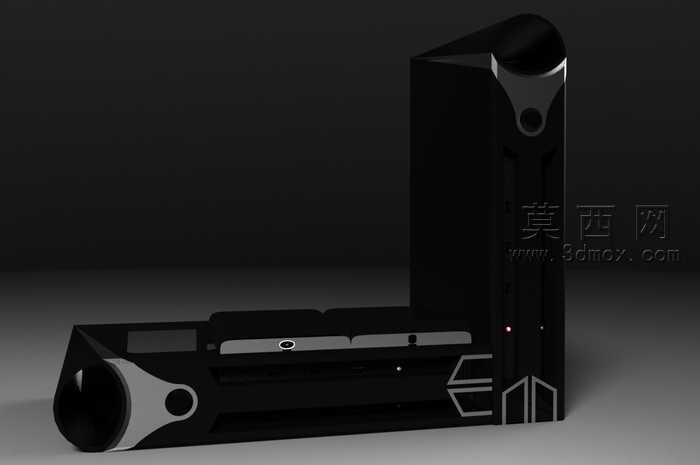

做这个造型的时候最先敲定的是斜切收边的主体轮廓，一开始想做全对称的方正块面，拉完基准面发现太像普通工控机箱，干脆把前端左侧切出大角度斜角，把圆形状态灯嵌在斜角和正面的衔接弧面上，比平铺在正面多了点俯冲的凌厉感。顶部两个并排的功能舱盖一开始做的是等宽设计，拼合后中间留缝太宽容易显廉价，特意把两个舱盖相邻的边做了1.2毫米的内凹止口，装配的时候刚好能卡进同一条密封胶条的卡槽，既解决了缝隙不均的问题，后期如果要做实体样机，还能直接在止口位置加磁吸扣，不用额外打螺丝孔破坏外观完整性。侧面的红色装饰块一开始是纯平面印刷的方案，渲染的时候总觉得和整体金属质感脱节，干脆把装饰块做了2毫米的外凸，边缘切了45度倒角，倒角面做磨砂银处理，和主体的哑光黑形成三层材质落差，光影打上去的时候能看到清晰的层次边界，不会糊成一团。前端的网状通风口没直接用软件自带的纹理贴图，而是实打实拉了0.8毫米见方的网格实体，每个网格的边缘都做了0.1毫米的小圆角，避免渲染的时候出现尖锐边的死黑反光，虽然面数翻了三倍，但近景看的时候不会有贴图的廉价塑料感。两个舱盖上的红色小指示灯特意做了内凹0.5毫米的沉台，灯珠外面套了半透明的PC材质罩，沉台边缘留了0.2毫米的黑边，模拟真实设备的灯组装配公差，比直接贴个红色圆点真实很多。底部的支撑脚一开始做的是四个圆柱形脚垫，摆上去总觉得重心偏后不稳，把前端两个脚垫往斜角方向挪了15毫米，脚垫改成上窄下宽的锥形，接触地面的面加了一圈软胶材质的防滑圈，视觉上重心往前压，和整体的机甲战斗感更搭。调试材质的时候，主体黑色没直接用纯黑哑光，加了10%的细金属颗粒，粗糙度调到0.6，光线照上去会有细微的金属反光但不会像镜面那样晃眼，银色装饰边用的是拉丝不锈钢材质，拉丝方向顺着斜角的走向，和黑色主体的颗粒质感形成对比，红色部件统一用半亮面的烤漆质感，粗糙度0.2，既不会太亮抢了主体的风头，又能在黑银配色里跳出视觉重点。做装配校验的时候特意把所有拼接缝的宽度统一调到0.3毫米，和真实工业产品的装配缝隙标准对齐，不会出现有的缝宽有的缝窄的违和感，内部预留的走线空间刚好能放下小型控制板和电源模块，不是只能看的空壳造型，真要做功能验证样机的时候，不用大改结构就能装下核心元器件。
