壁挂式通用通讯终端安装固定结构

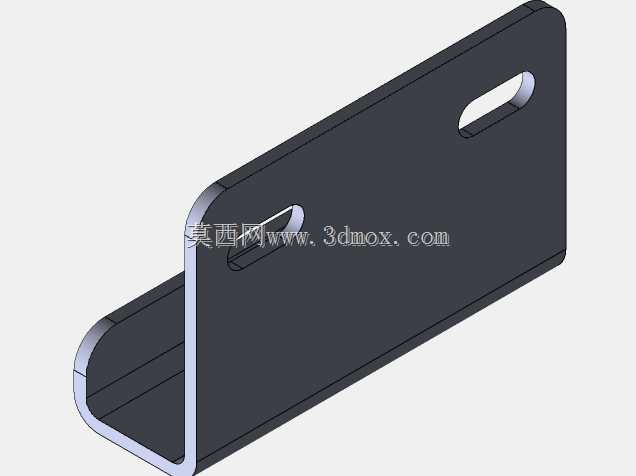

　　在商用办公、工业厂区、公共服务区域的通讯点位布设场景中，墙面壁挂安装的通讯终端始终是兼顾空间利用率与操作便捷性的优选方案，这类终端不需要占用桌面台面空间，安装位置固定不易移位，适合高频次固定点位的通讯需求，比如车间工位呼叫、走廊应急通讯、办公室内线对接等场景都有大量应用。本次设计的壁挂式通讯终端固定结构，核心围绕通用适配性与安装便捷性展开，没有针对单一品牌型号的电话做专属卡扣设计，而是采用承托+背部限位的组合固定逻辑，底部的承托条采用带圆角的长条形结构，宽度覆盖终端底部70%以上的支撑范围，避免终端放置后出现前倾歪斜的问题，承托条向上翻起的限位边高度控制在8mm，既可以挡住终端底部防止滑落，又不会过高遮挡终端正面的按键、听筒区域，

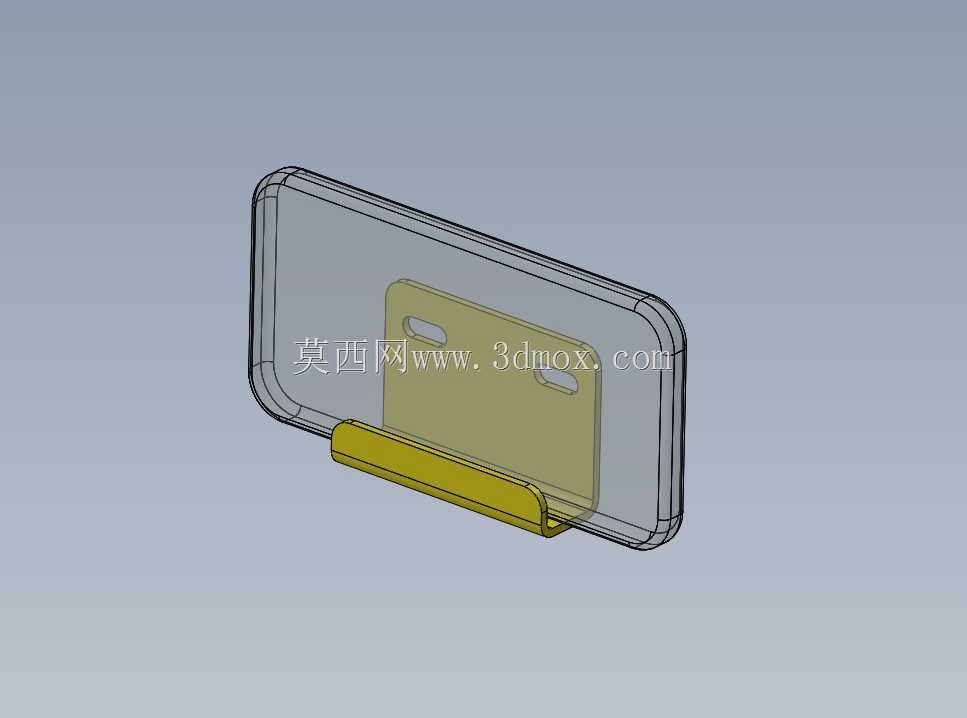

　　保证日常操作的便利性。背部的限位背板采用贴合墙面的平板结构，和底部承托条之间预留了12mm的安装间隙，这个间隙尺寸可以适配市面上绝大多数厚度在8-11mm之间的壁挂式通讯终端，不管是传统的有线座机还是带显示屏的新型IP通讯终端，都可以直接卡入这个间隙完成固定，不需要额外打孔拧螺丝固定终端本体，后期更换终端的时候只需要向上抬起即可取出，维护更换的效率比传统螺丝固定的结构提升60%以上。安装边界方面，整个固定结构的外轮廓宽度比通用终端的宽度单边宽出15mm，高度方向只覆盖终端下部三分之一的区域，不会遮挡终端上部的听筒挂位、显示屏、按键区，安装时只需要在背部背板的四个角预留沉头螺丝孔，使用M4的膨胀螺丝即可将整个固定结构锁定在墙面，

　　螺丝孔位做了5mm的长圆孔设计，可以适配墙面预埋底盒的孔位偏差，降低现场安装的对位难度。结构材质方面，整体采用ABS工程塑料注塑成型的方案，壁厚控制在2.5mm，既保证足够的结构强度，承托1.5kg以内的通讯终端不会出现形变断裂，又能控制整体重量，降低墙面负载，边缘全部做R3的圆角处理，没有尖锐棱角，避免安装和使用过程中刮伤操作人员。设计过程中特意规避了传统壁挂电话支架的专属卡扣设计，很多专用支架只能适配单一型号的话机，一旦话机损坏更换不同型号就需要重新更换支架，重新打孔破坏墙面，而通用承托式的结构不需要和话机本体做硬连接，只要话机的厚度、尺寸在适配范围内都可以稳定固定，适配范围覆盖了市面上九成以上的常规壁挂式通讯终端。

　　在实际安装场景中，这类结构可以直接固定在水泥墙面、彩钢板墙面、木质隔断墙面上，不需要额外的安装附件，话机的走线可以从背部背板的预留走线槽穿出，顺着墙面整理后不会外露杂乱的线材，保持安装区域的整洁度。结构的受力点经过反复校核，底部承托条和背部背板的连接位置做了三角加强筋设计，加强筋的厚度1.5mm，均匀分布在连接位置的三个点位，保证长期承重不会出现连接处开裂的问题，即使是频繁插拔听筒、按动按键的操作带来的反复受力，也不会导致结构松动。考虑到公共区域的使用场景，整个结构没有可以徒手拆卸的外露零件，安装完成后只有话机可以取下，固定支架本身必须使用工具拧下螺丝才能拆除，避免非工作人员随意拆卸导致的设备脱落损坏。和市面上常见的壁挂支架相比，这个结构没有采用全包式的外框设计，不会包裹话机的侧边和上部，不会破坏话机本身的外观完整性，也不会因为外框尺寸偏差导致话机卡入困难或者松动晃动，开放式的承托结构让话机的取放都非常顺畅，日常清洁的时候也可以直接取下令，擦拭话机和支架都没有卫生死角。
