格构式桁架通讯天线支撑塔结构设计

这类格构式桁架天线塔是通讯信号覆盖场景里的核心支撑构筑物，日常在城郊开阔地带、山区信号补点、厂区专用通讯网络搭建场景中都能见到，核心作用是为各类通讯发射、接收天线提供足够的安装高度，规避地面建筑物、植被的信号遮挡，保障信号传输的视距路径通畅。

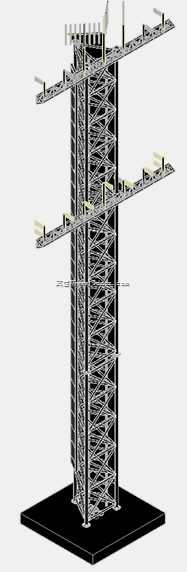

从结构设计逻辑来看，这类塔架采用空间桁架受力体系，主立柱采用多根竖向型材作为主要承重构件，腹杆采用交叉斜材布置成连续的三角稳定单元，相比实腹式柱结构，在同等用钢量下能获得更大的截面回转半径，大幅提升长细比控制能力，适配65米级的高耸结构抗风、抗震需求。交叉腹杆的布置并非均匀排布，在塔架中下部风荷载弯矩更大的区段，腹杆间距会适当收窄，单根腹杆的截面规格也会对应提升，用来传递更大的水平剪力；到了塔架上部，因为要预留天线安装的操作空间，腹杆间距会适当放宽，同时预留出馈线走线的固定点位，避免后期布线时额外焊接支架破坏原有防腐层。

塔架底部采用整块方形承重底板，底板上预留与混凝土基础锚栓匹配的安装孔位，安装时需要先在土建施工阶段预埋对应规格的地脚锚栓，锚栓的预埋深度、露出基础顶面的高度都要和塔底底板的孔位、板厚严格匹配，安装时通过调整螺母校正塔架的整体垂直度，校正完成后再进行二次灌浆固定，保障底部固结的受力边界符合设计计算的假定条件。塔架顶部及分层设置的横向伸臂是天线安装的核心工位，每个伸臂上都预留了标准的天线安装抱杆接口，可适配不同频段、不同尺寸的板状天线、全向天线安装需求，伸臂根部和主塔架的连接节点采用加劲肋补强，避免风荷载下天线产生的往复弯矩造成节点疲劳破坏。

在实际建模过程中，这类格构结构的交叉构件连接细节是容易出现误差的环节，因为杆件数量多、空间角度复杂，参数化建模时很容易出现杆件交接处的间隙或者重叠，实际工程应用中这类微小的建模误差不会影响整体结构的受力计算，只要构件的轴线定位、截面规格、节点连接形式符合设计要求，后续深化设计时可以通过节点板的尺寸调整来消化这类偏差，不会影响现场安装。塔架的整体比例按照1:1还原实际工程尺寸，总高度约65米，底部安装边界需要匹配不小于4米见方的钢筋混凝土独立基础，基础埋深需要根据场地的地质承载力、当地最大风荷载、抗震设防烈度进行验算，保障极端天气下塔架的整体抗倾覆能力。

日常运维层面，塔架沿高度方向会每隔一定距离设置检修爬梯和休息平台，爬梯旁设置防坠安全绳的固定导轨，方便运维人员定期检查天线紧固情况、馈线老化情况以及塔架构件的螺栓紧固度、防腐层完好度。这类桁架式塔架相比单管塔，风阻系数更小，用钢量更省，尤其适合风荷载较大的开阔区域使用，同时构件拆分后单根杆件重量轻，不需要大型吊装设备就能完成山区等交通不便区域的安装作业，适配多种复杂的建站场景。在结构受力计算中，需要重点考虑常年主导风向的风荷载脉动效应，对塔架顶部的位移量进行控制，避免位移过大造成天线指向偏差，影响信号覆盖精度；同时要考虑裹冰荷载对构件自重的影响，在高海拔、冬季易裹冰的区域，腹杆和主立柱的截面规格需要预留足够的安全余量，避免裹冰后荷载超出设计阈值引发结构失稳。
