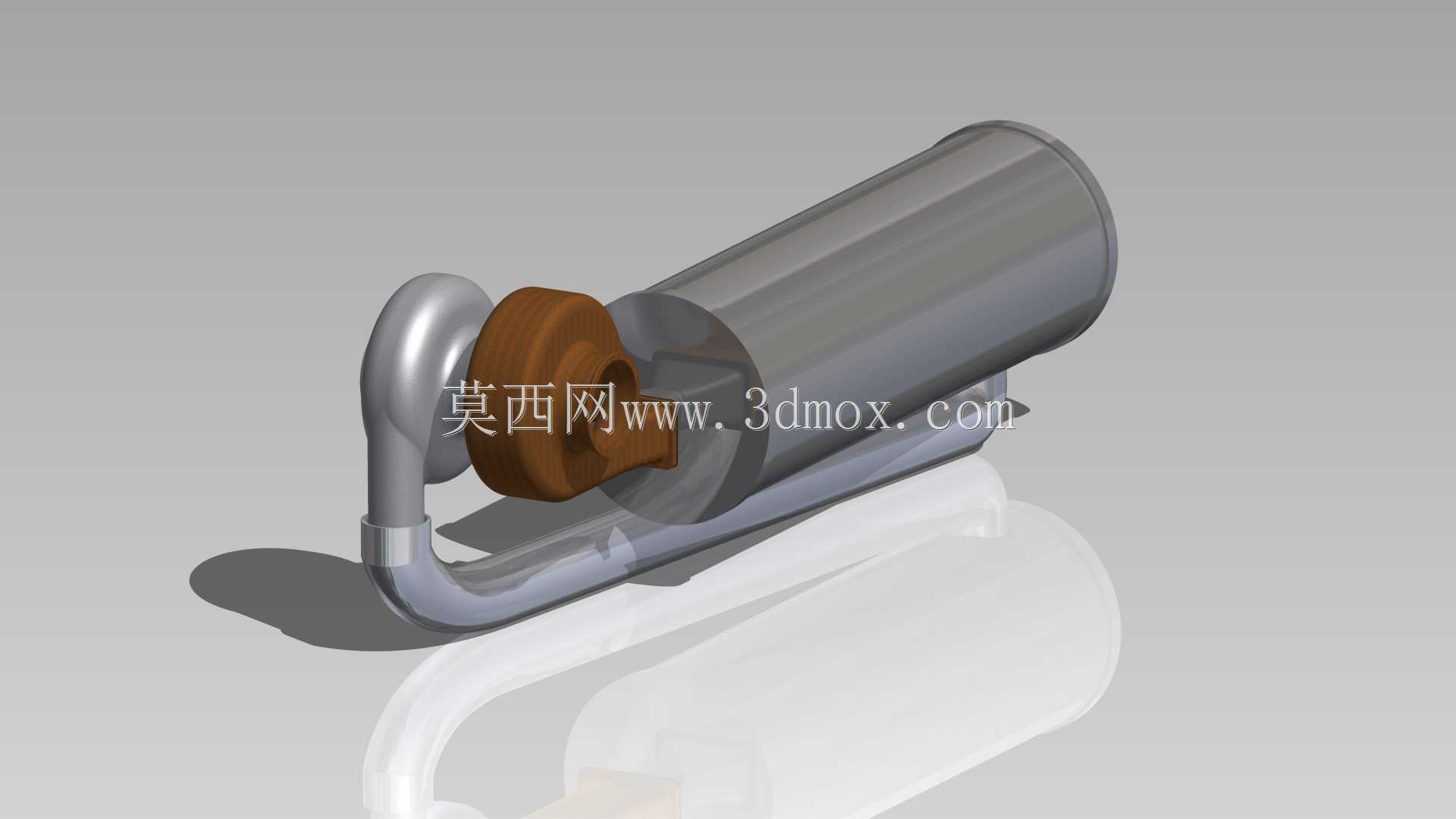

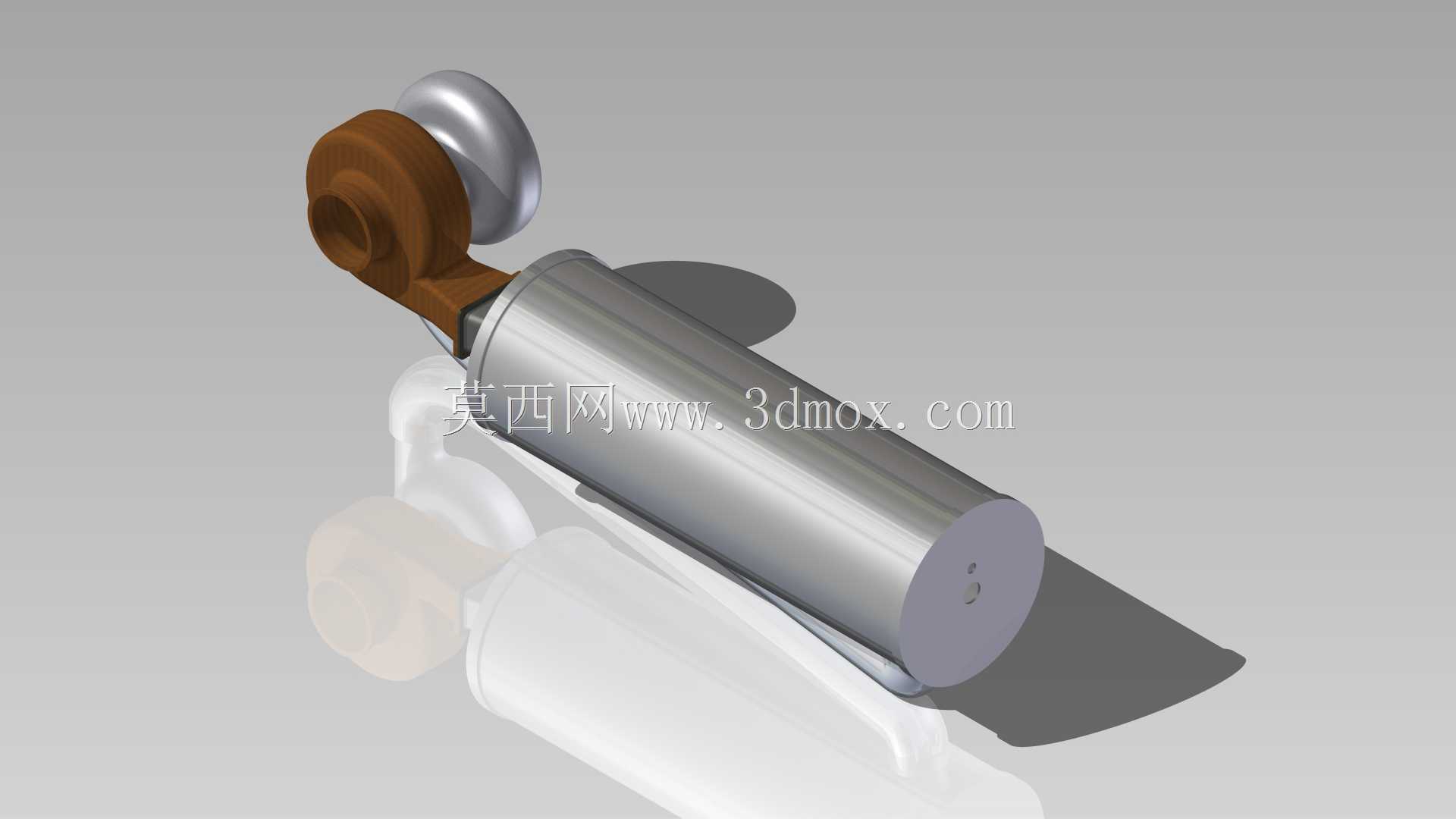

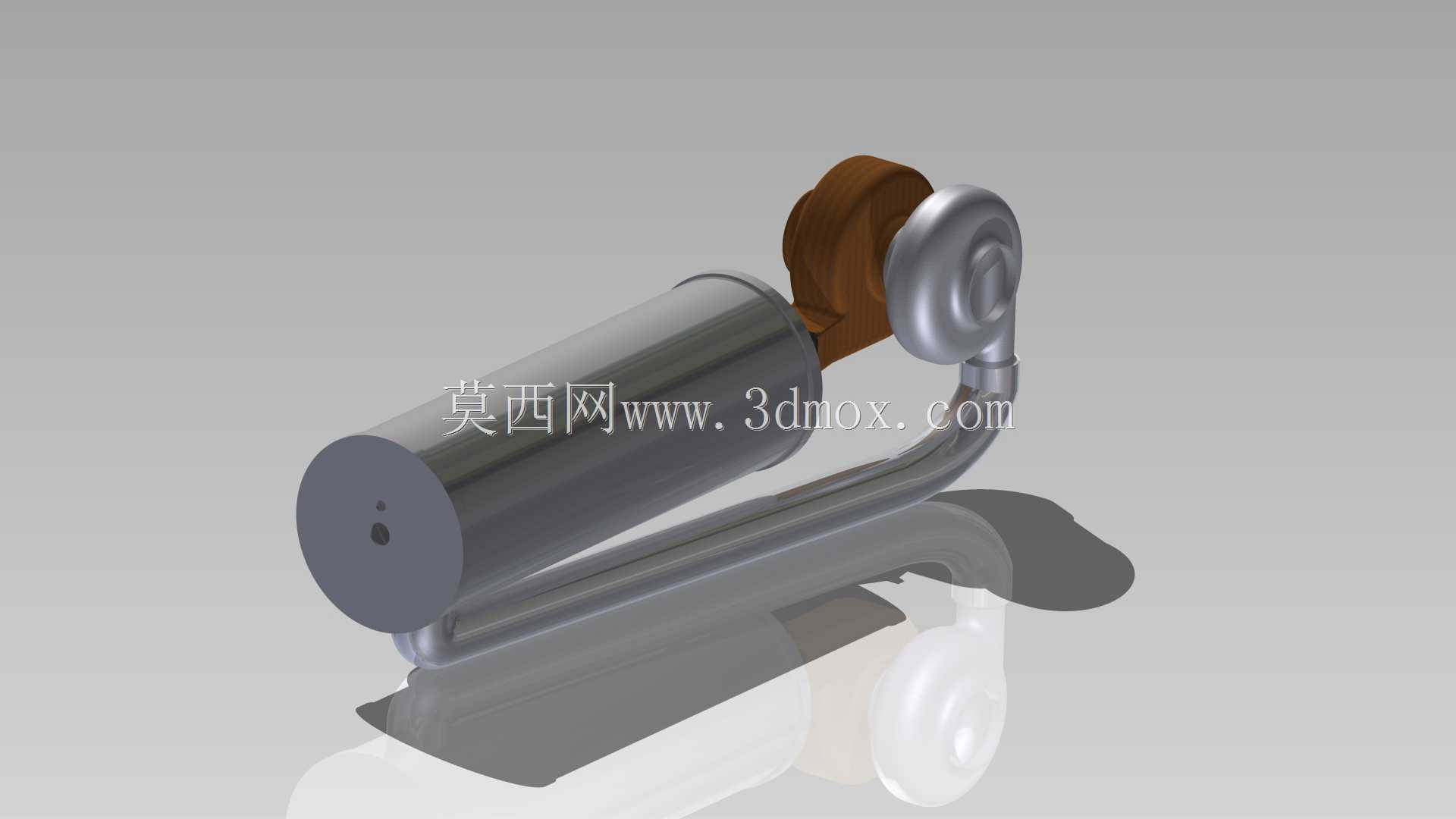

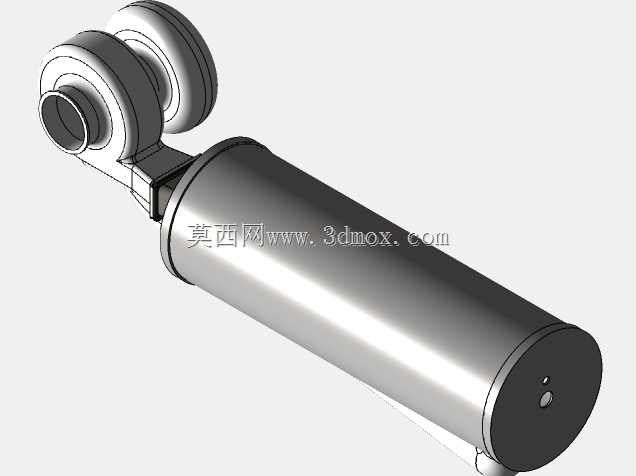

带工作状态演示的涡轮喷气增压动力装置

　　在航空动力、小型竞速载具、高性能内燃机增压配套等场景中，涡轮喷气类动力装置的结构合理性直接决定整套动力系统的输出效率与运行稳定性，这套带工作状态呈现的涡轮增压喷气动力结构，在建模阶段就完全围绕工程仿真验证需求搭建，没有做多余的外观装饰性结构，所有曲面、管路、叶轮结构都保留了可直接导入仿真模块的几何特征，方便后续开展流场、应力层面的计算验证。

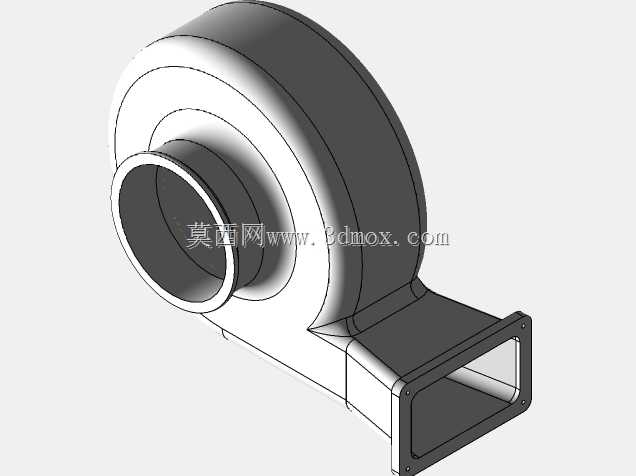

　　从实际应用场景来看，这类结构既可以作为小型涡喷动力的核心段原型，用于验证压气机端与涡轮端的匹配效率，也可以拆分出增压端结构，适配车用内燃机的涡轮增压系统改装验证，建模时特意保留了进气弯管、压气机叶轮、涡轮腔、排气喷管的完整流道边界，没有出现仿真建模常见的流道破面、几何干涉问题，压气机端的叶轮叶片曲面采用等厚渐变设计，前缘做了符合气动要求的圆角处理，避免仿真计算时出现局部应力奇异或者流场突变的问题。

　　设计思路上没有追求极致的轻量化镂空，而是优先保证结构的力学传递路径清晰：进气弯管采用大曲率圆弧过渡，减少进气过程的沿程阻力损失，弯管与压气机壳的连接法兰保留了标准的安装止口结构，方便匹配不同规格的进气连接管路；中间的轴承支撑段做了环形加强筋结构，既可以保证高速运转时的支撑刚度，又能给内部润滑、冷却油路预留足够的布置空间，不会出现轴系高速转动时的共振问题。涡轮端的叶轮采用耐高温工况下的厚边设计，叶片与涡轮壳的间隙控制在合理的工程公差范围内，既避免运转时的刮擦风险，又能减少排气泄漏带来的效率损失，尾部的喷管采用渐缩式直段设计，保证排气喷出时的流场均匀性，方便后续仿真时统计推力输出参数。

　　安装边界层面，整套结构的支撑点布置在压气机壳下方与涡轮腔下方两个位置，支撑脚的安装孔位采用同轴等距设计，适配常规的动力测试台架安装尺寸，不需要额外做转接支架就可以直接固定在试验台架上开展测试。整体外形的径向最大尺寸集中在压气机壳与涡轮腔位置，轴向长度从进气弯管入口到喷管出口的尺寸控制在常规小型涡喷的适配范围内，不会出现安装时与周边油路、冷却管路干涉的问题。

　　针对CFD与FEA分析的需求，建模时所有相邻零件的接触面都做了共节点处理，不需要在仿真软件中额外做几何修复就可以直接划分网格，流道部分的内表面全部做了曲率连续处理，保证流体计算时边界层网格的划分质量，固体结构部分的圆角、倒角都保留了实际加工时的工艺尺寸，不会出现应力计算时的应力集中系数失真问题。压气机叶轮与涡轮叶轮的轴系连接部分，保留了键槽与轴肩的定位结构，完全符合实际装配的工艺逻辑，在做转子动力学分析时，可以直接施加对应的约束与载荷，不需要额外补充装配特征。

　　在实际工程验证环节，这套结构可以直接用来模拟不同转速下的压气机增压比、涡轮前温度耐受能力、喷管出口流速等核心参数，也可以通过调整叶轮叶片的角度、喷管的收敛比例，快速迭代不同设计方案的性能差异，相比从零开始搭建几何模型，能大幅缩短前期方案验证的周期。进气弯管的入口方向做了侧向布置设计，适配多数载具的侧部进气布局，不需要额外修改进气走向就可以直接套用在现有载具的动力舱布局中，涡轮壳的排气出口与喷管采用可拆卸式的连接结构，方便后续更换不同长度、不同收敛比的喷管，测试不同工况下的推力输出特性。

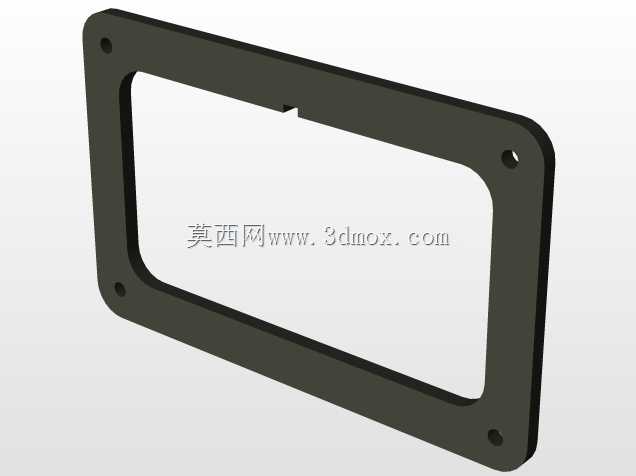

　　结构的重量分布也做了合理的配平，较重的涡轮端与压气机端分别布置在支撑点的两侧，轴系的重心落在两个支撑轴承的中间位置，高速运转时可以减少轴系的不平衡载荷，降低轴承的磨损速率，延长动力装置的维护周期。所有外露的连接法兰都采用统一的螺栓孔分布规格，方便匹配标准规格的密封垫片与紧固件，不需要定制特殊的连接配件就能完成整机组装，对于做小型动力开发、涡轮增压系统匹配的工程人员来说，这套结构可以直接作为方案验证的基础模型，省去大量基础几何建模的时间，把更多精力放在参数优化与性能匹配上。
