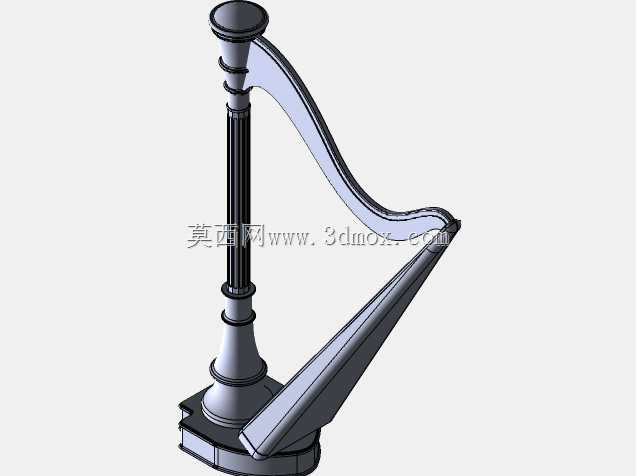

简化结构微型竖琴三维造型设计

　　这款微型竖琴的三维结构设计，核心面向文创展品制作、桌面工艺摆件开发、乐器教学演示教具等场景，区别于专业演奏级竖琴的复杂结构，该设计在保留竖琴经典三角受力框架形态的基础上做了大幅结构简化，适配小尺寸批量加工、3D打印快速成型的生产需求。从实际使用场景来看，该结构可直接用于音乐启蒙教学的展示教具，帮助低龄学习者快速理解竖琴的框架受力逻辑与弦列排布基础原理，也可作为文创周边的结构原型，经过表面工艺处理后作为桌面装饰摆件，部分场景下也可搭配轻质琴弦实现简易的单音发声功能，满足非专业场景的趣味演奏需求。

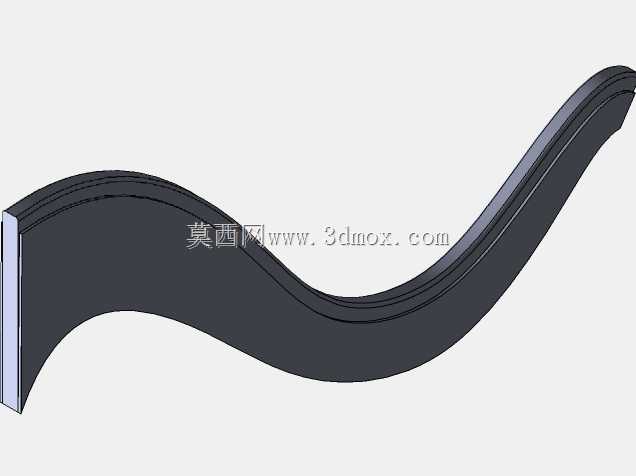

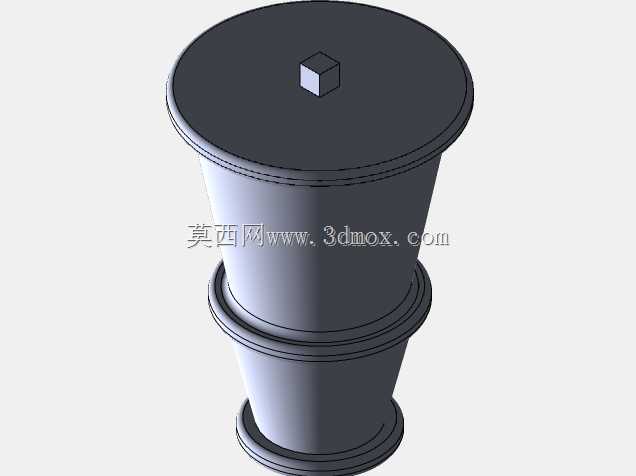

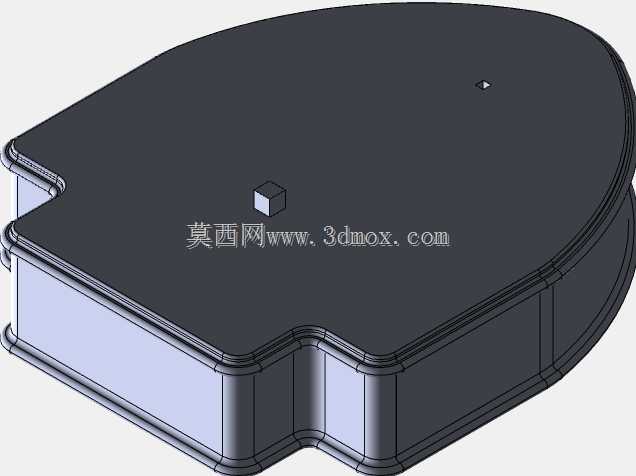

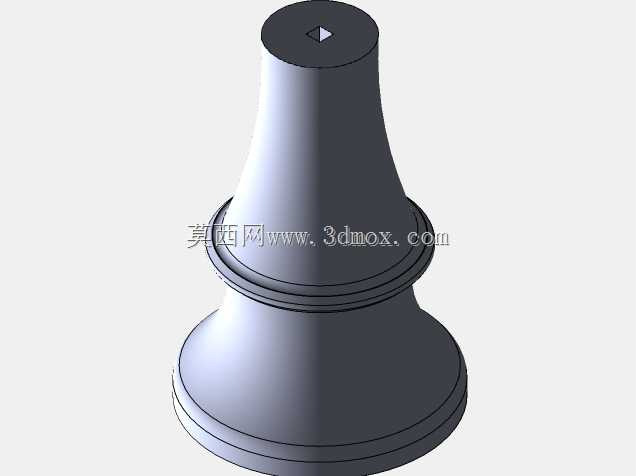

　　设计过程中优先考虑了框架的结构稳定性，竖琴的核心受力来自张紧的琴弦对琴颈与共鸣箱连接部位的拉力，因此该结构将立柱作为主要承力部件，采用变径柱体结构，底部与底座连接位置做了加大直径的过渡段，分散立柱承受的弯矩，避免长期受力出现结构变形。弯曲的琴颈部分采用等截面弧形梁结构，与立柱顶端、斜向的弦架形成稳定的三角闭合框架，弦架上预留了均匀排布的弦位安装凸台，后续可根据实际使用需求选择安装琴弦或者直接做装饰性弦位造型，不需要额外做二次结构修改。底座部分采用方形带定位凸台的结构，既可以保证整个竖琴放置在平面上的稳定性，避免侧翻，也预留了后续加装配重块的内部空腔，若需要搭配真实琴弦使用，可在底座空腔内加入金属配重，进一步提升整体结构的稳定性，抵消琴弦张紧带来的倾覆力矩。

　　从外形尺寸与安装边界来看，该微型竖琴整体高度控制在适合桌面摆放的区间，底座的外接矩形尺寸适配常规展示台、书桌的摆放空间，不需要额外的固定安装结构，直接放置即可稳定使用。各部件之间的连接采用定位止口加粘接的装配方式，不需要额外的紧固件，既简化了装配流程，也保证了外表面的完整性，不会出现螺丝、卡扣等破坏外观整体性的结构。立柱表面做了分段式的装饰凸环设计，在不增加额外加工难度的前提下提升了结构的外观层次感，琴颈与弦架的弧形过渡位置做了等半径圆角处理，避免尖锐棱角带来的安全隐患，同时也提升了整体造型的流畅度。

　　结构设计过程中充分考虑了不同加工工艺的适配性，若采用注塑工艺批量生产，所有部件的拔模角度都控制在合理区间，没有倒扣结构，不需要复杂的抽芯模具结构，可有效降低模具开发成本；若采用3D打印制作小批量样品或者个性化定制产品，所有结构的壁厚都保持均匀，没有出现壁厚突变的位置，可有效避免打印过程中出现翘曲、填充不足等问题，打印完成后只需要简单去除支撑即可完成装配，不需要大量的后处理工序。弦架的倾斜角度经过反复校核，既还原了真实竖琴的弦列排布角度，也保证了每一个弦位安装点到立柱的距离均匀，后续加装琴弦时每根弦的长度差符合音高渐变的基本逻辑，即使作为简易发声装置使用，也能保证音高的递进关系符合基本的乐理常识。

　　考虑到不同使用场景的拓展需求，该结构的底座预留了标准化的安装孔位，若需要将其固定在展示架、文创礼盒内部或者其他配套装置上，不需要对主体结构做修改，直接通过预留孔位即可完成固定安装。整体结构没有易损的薄壁部件，所有受力位置的壁厚都经过受力校核，即使日常使用中出现轻微的磕碰，也不会出现结构断裂的问题，耐用性远高于同尺寸的精细工艺摆件。对于结构设计从业者来说，该模型也可作为曲面造型、框架类受力结构设计的练习案例，通过拆解该模型的立柱、琴颈、弦架、底座四个核心部件，可快速掌握变径柱体、弧形梁、倾斜安装面的建模思路，理解三角框架结构的受力传递路径，为后续设计其他框架类、艺术类工业产品积累建模经验。
