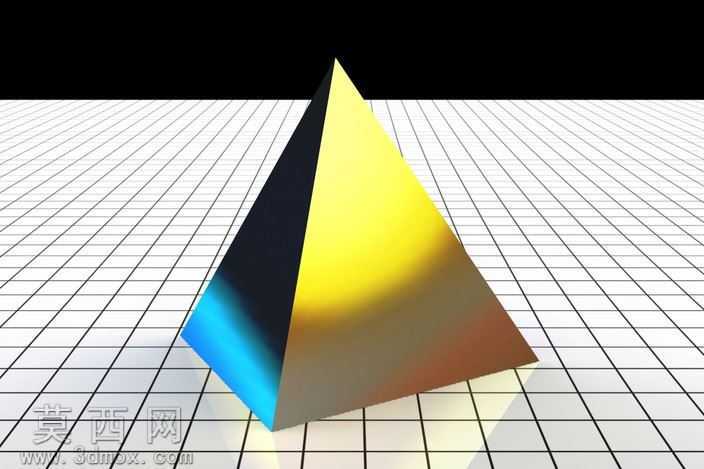

本作品为标准正四面体几何造型的三维设计成果,建模阶段以正四面体的几何定义为核心依据,首先确定四个空间顶点的精确坐标,保证任意两顶点间的棱长完全相等,所有面均为全等的正三角形,相邻面的二面角符合正四面体的固定几何参数。建模过程中优先采用参数化草图绘制方式,先绘制基准正三角形轮廓,通过几何约束锁定边长与角度关系,再以基准面为依托生成第四个空间顶点,通过放样、凸台组合的方式生成实体,过程中反复校验各棱长、面内角、二面角的数值偏差,将公差控制在微米级,确保模型的几何精度符合数学定义要求。材质设置阶段选用哑光金属质感材质,为不同朝向的三角面设置细微的色彩明度差异,其中受光面采用暖金色调,侧光面采用饱和度稍低的橄榄金色调,背光面保留适度的环境反射效果,既区分出不同面的空间朝向,也让整体造型的金属质感真实自然,避免出现色彩单调导致的结构辨识度不足问题。渲染阶段采用三点布光方案,主光源从斜上方45度角投射,形成清晰的明暗交界线,突出四面体的棱线结构;辅助光源从侧后方补光,弱化暗部的死黑区域,保留暗部面的材质细节;底部添加柔和的反光板,模拟实体放置在浅色平面上的自然投影,投影边缘做适度虚化处理,让渲染效果更贴近真实实体的视觉观感。结构设计上完全遵循正四面体的空间拓扑关系,四条棱线做了极小的圆角过渡处理,避免尖锐棱线在渲染时出现锯齿瑕疵,同时也符合实际加工中锐边倒钝的工艺要求,模型整体为单一实体结构,无多余的冗余特征,所有特征树步骤清晰可编辑,可直接用于几何教学演示、3D打印验证、有限元分析基础模型等场景,也可作为复杂多面体建模的基础参照模板,帮助建模者理解空间正多面体的顶点定位、面与面的衔接逻辑、空间角度的校验方法。
