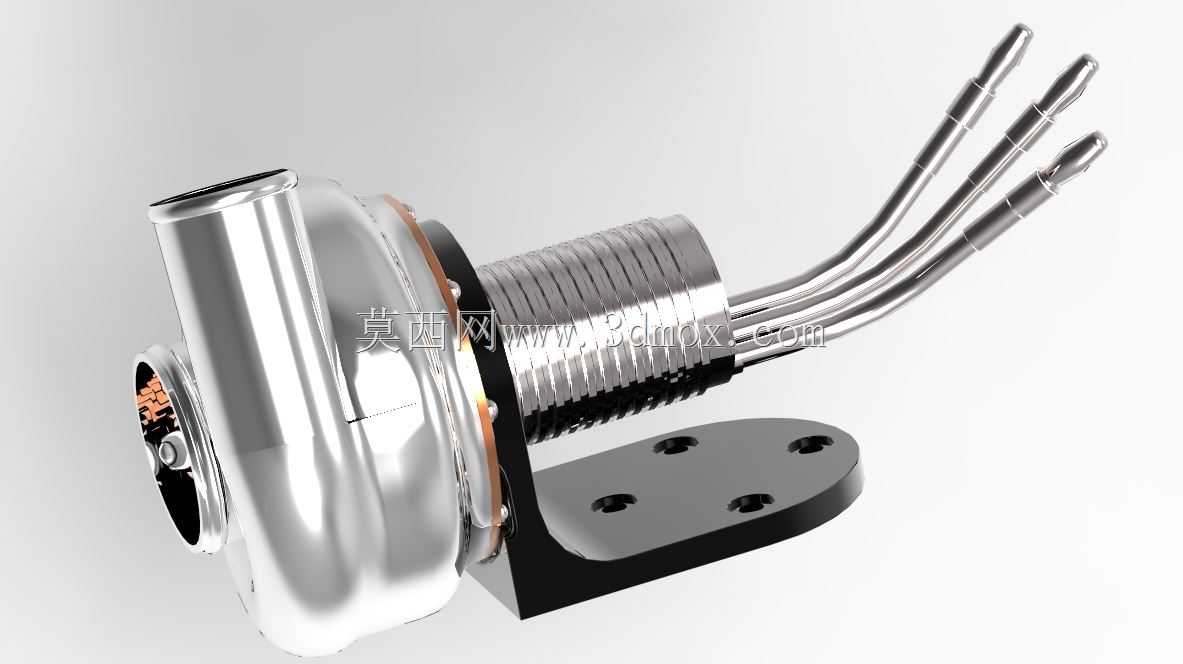

在小型航模动力、微型内燃机性能升级以及紧凑型实验动力平台搭建场景中,进气增压单元的尺寸适配性、动力响应速度与安装便捷性一直是结构设计阶段需要重点平衡的核心指标。这款无刷增压装置的结构设计,完全围绕小排量动力单元的进气补压需求展开,整体采用同轴集成式布局,将压气叶轮、无刷驱动转子、导流壳体与安装基座整合为单一紧凑总成,避免了传统涡轮增压单元需要对接排气端带来的高温热负荷影响,也省去了复杂的油路冷却管路布置,适配对空间占用、重量控制有严苛要求的小型动力场景。

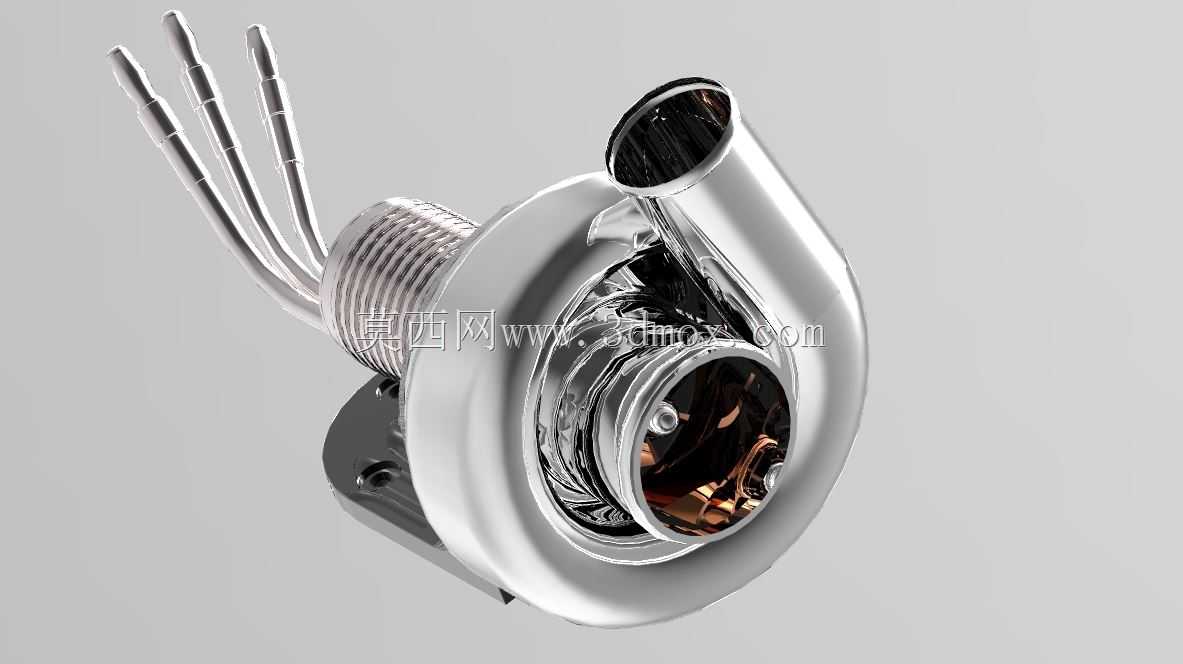

从实际功能逻辑来看,该装置通过无刷电机直接驱动压气叶轮高速旋转,对进入进气道的空气进行预压缩,提升气缸进气充量密度,从而优化小排量动力单元在高转速区间的扭矩输出表现,相比传统废气涡轮结构,其动力响应不存在排气迟滞问题,叶轮转速可通过电调信号实现线性调控,能够精准匹配不同油门开度下的进气量需求。设计阶段特意将压气机壳采用镜面抛光的金属薄壁结构,一方面降低进气过程中的壁面气流阻力,减少压气过程的动能损耗,另一方面金属壳体的结构强度足以支撑叶轮最高转速下的承压需求,避免高速运转过程中壳体出现形变导致的叶轮擦碰故障。
装置的出线端采用三芯Y形线束布局,线束端部做了硬管防护处理,既可以避免安装过程中线束过度弯折导致的内部线芯断裂,也能在紧凑的安装空间内规整走线方向,防止线束与周边运动部件、高温部件产生干涉。线束接口定义完全匹配常规BLDC电调的接线标准,可直接对接通用型无刷电调与油门伺服信号链路,无需额外定制转接模块,降低了整套动力系统的集成调试难度。驱动端的电机壳体采用散热鳍片一体化结构,通过壳体表面的环形鳍片增大与空气的接触面积,利用装置自身工作时产生的周边气流实现被动散热,无需额外加装散热风扇或冷却回路,进一步压缩了总成的整体体积与重量。
安装基座采用四点螺栓固定的平板式结构,基座上的四个安装孔位按照等距矩形排布,孔位尺寸与安装间距经过反复校核,既可以直接固定在小型航模的发动机安装防火墙上,也可以通过转接支架固定在微型车辆、实验台架的安装平面上,安装面与压气机壳体的同轴度公差控制在0.02mm以内,避免高速运转时总成出现偏心振动。压气机的进气端采用直筒式快插接口,可直接适配标准口径的硅胶进气软管,出气端的角度经过优化,能够顺着进气气流方向对接节气门入口,减少进气弯折带来的流阻损失。

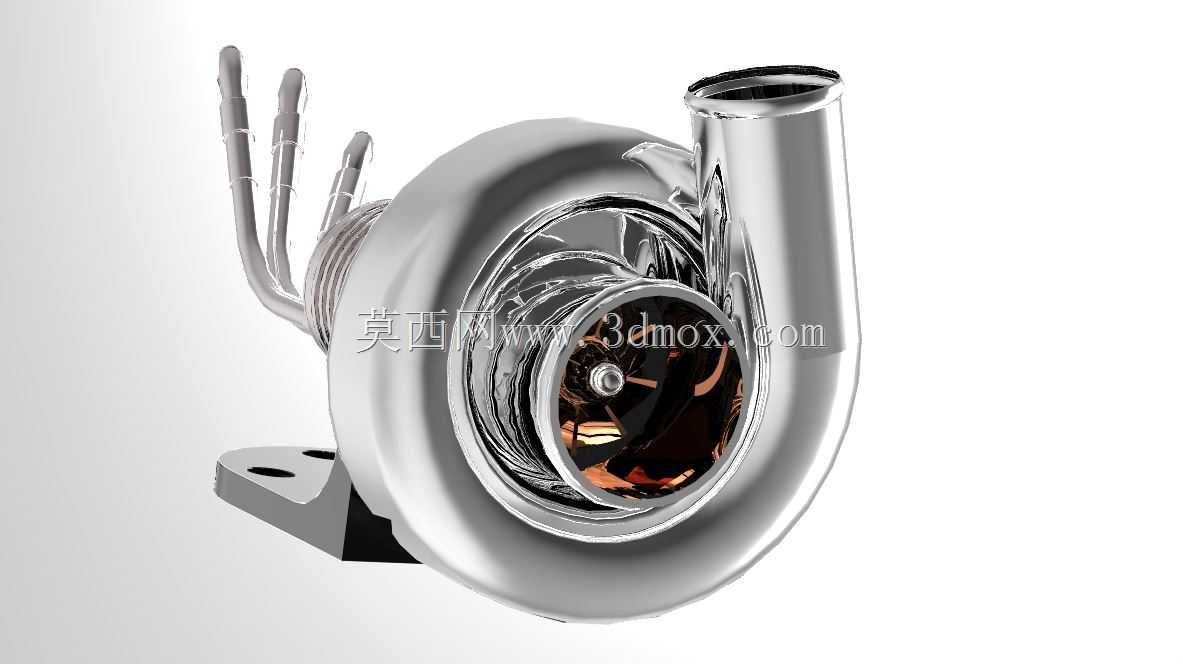

在设计细节上,压气机壳体与电机壳体之间采用密封胶圈加定位止口的配合方式,既保证了压气腔的气密性,避免压缩空气从配合缝隙泄漏导致增压压力不足,也方便后期拆解维护,对叶轮、轴承等易损部件进行更换。总成的整体径向尺寸控制在极小范围内,安装时仅需要预留出进气管道连接、线束走线的操作空间即可,不会与周边的油箱、舵机、排气部件等产生空间干涉。叶轮采用三元流叶片造型设计,叶片型线经过气流仿真优化,在保证压气效率的同时尽可能降低高速旋转时的气流噪音,叶轮与壳体之间的间隙控制在合理范围,既避免间隙过大导致的回流损失,也防止热胀冷缩下叶轮与壳体内壁产生刮擦。
针对不同应用场景的适配需求,该装置的安装基座可根据实际安装面的角度需求做小幅调整,不需要改动压气机主体的核心结构,即可适配不同倾斜角度的安装平面。在实际选型匹配时,可根据目标动力单元的排量、目标增压值需求匹配对应KV值的无刷电机,当前结构的壳体强度、轴承承载能力足以支撑适配8200kV级别无刷电机的最高转速工况,覆盖绝大多数小型航模、微型动力改装的进气增压需求。整套结构没有多余的冗余部件,每个结构特征都服务于功能实现与安装便捷性,从结构设计层面平衡了增压效率、体积重量、安装适配性与维护便捷性的多重需求。
