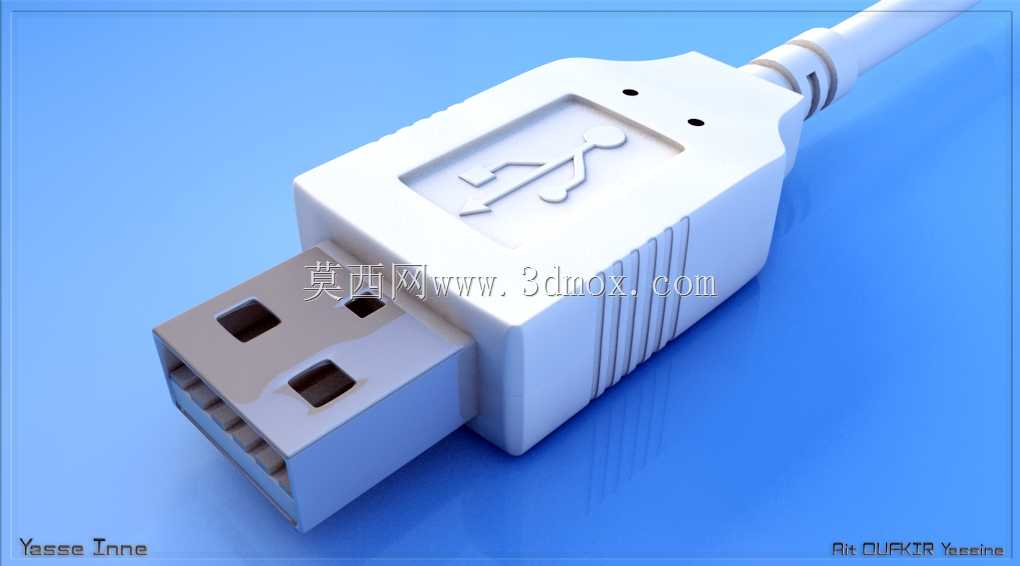

标准USB公头连接线缆结构三维设计

　　日常办公与工业现场的设备互联场景里，USB接口是出现频率最高的连接部件之一，从台式机外接键鼠、U盘，到工业相机、数据采集模块的信号传输，再到消费电子的充电与数据同步，这类标准USB公头线缆承担着电力输送与数字信号传递的双重作用。做这个结构设计的时候，首先要锚定通用USB Type-A公头的标准安装边界，金属插片部分的外轮廓尺寸严格遵循通用串行总线的物理规范，插片厚度、内部两个信号触片与两个电源触片的间距、插片伸入母座的深度都要控制在标准公差范围内，避免出现插接过松接触不良、或者插接过紧磨损母座触片的问题。金属屏蔽壳的设计要兼顾结构强度与插拔手感，壳身两侧的卡扣弹片角度经过反复调整，插入母座后能提供足够的卡持力，

　　正常拖拽线缆不会出现松脱，同时拔出时的阻力控制在用户可舒适操作的区间，不会出现需要蛮力拽拉的情况。线缆与接头衔接的位置做了渐变式的应力释放结构，也就是日常看到的接头尾部的软胶加厚段，这个部分的弧度和壁厚设计很关键，要考虑日常使用中线缆反复弯折的场景，比如桌面上线缆被手肘压到、或者设备移动时线缆被拉扯弯折，应力释放段能把弯折应力分散到更长的胶段上，避免线芯在接头根部反复弯折出现断芯的问题，很多劣质USB线缆用不了多久就接触不良，大多是这个位置的结构设计不合理，没有做好应力分散。接头内部的塑封结构要把金属触片的尾端、线芯焊接点完全包裹固定，一方面避免焊接点受外力拉扯脱焊，另一方面也能隔绝外界的灰尘、潮气，提升接插件的环境适应性。

　　外壳的防滑纹理设计在接头两侧，是细密的竖向凹槽，插拔的时候手指捏在这个位置能提供足够的摩擦力，即使手上有少量汗渍也不会打滑。整个接头的外形做了圆角过渡处理，没有尖锐的棱角，日常插拔操作的时候不会划伤手指，也不会刮蹭到设备周边的其他接口。从实际应用的适配性来看，这个结构可以适配绝大多数带标准USB Type-A母座的设备，不管是台式机后置面板的接口、笔记本侧面的接口，还是工业控制柜上的前置USB接口，插片的对中精度足够，插入时不会出现偏斜卡滞的情况。金属屏蔽壳除了结构固定的作用，还能承担电磁屏蔽的功能，在传输高速数据的时候，能减少外界电磁信号对传输线芯的干扰，降低数据传输出错的概率，尤其是在工业现场周边有变频器、

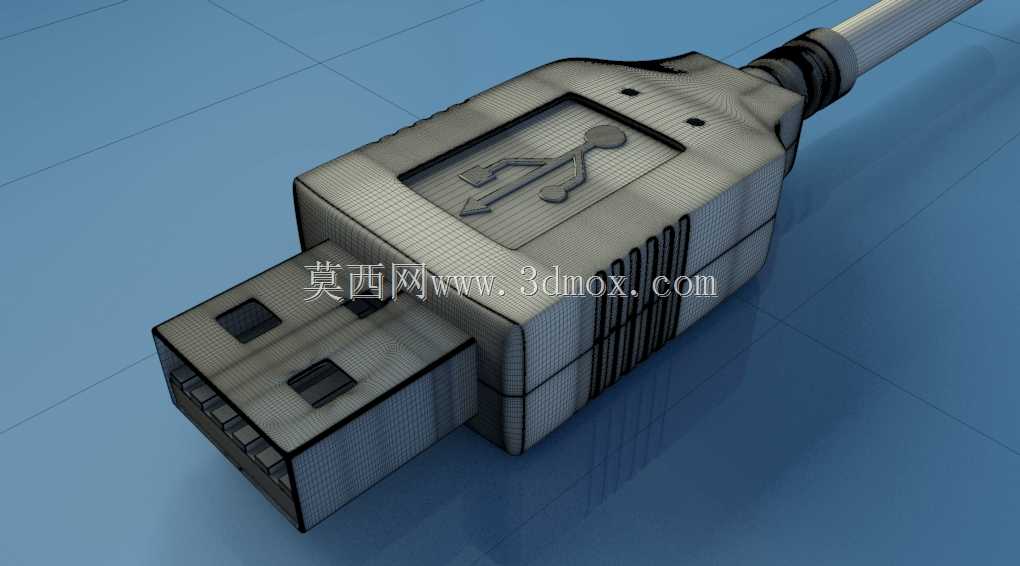

　　伺服电机这类强电磁干扰源的场景下，完整的屏蔽结构能保证数据传输的稳定性。线缆外被的直径和接头尾部的衔接尺寸做了匹配，外被伸入接头尾部的长度足够，配合应力释放段的包裹，能承受一定的轴向拉力，符合常规接插件的拉力测试要求，正常使用中不会出现线缆从接头里被拽出来的问题。做三维建模的时候，各个部件的装配间隙都留了合理的公差，金属插片和塑芯的配合、塑芯和金属外壳的配合、外壳和外包胶层的配合都符合注塑与装配的工艺要求，不会出现生产时部件装不进去、或者装配后松动旷量过大的问题。
