开放式管架结构四轮越野代步底盘设计

　　这套开放式管架四轮行走底盘，最初的设计定位是面向非铺装路面短途通行、户外作业接驳的轻量化载具平台，区别于传统承载式车身的乘用车辆，它完全舍弃了封闭外壳的冗余结构，把所有行走、承载、动力安装的核心结构完全外露，既方便日常检修调整，也能根据不同使用场景快速加装功能附件。从实际落地的应用场景来看，这类底盘可以适配林区巡检的简易代步车、户外场地的作业转运车、青少年科创赛事的越野赛车基底，甚至可以加装货箱成为厂区内短距离转运散件的工具载具，因为没有外壳的干涉，后期改装的自由度远高于成品量产车辆。

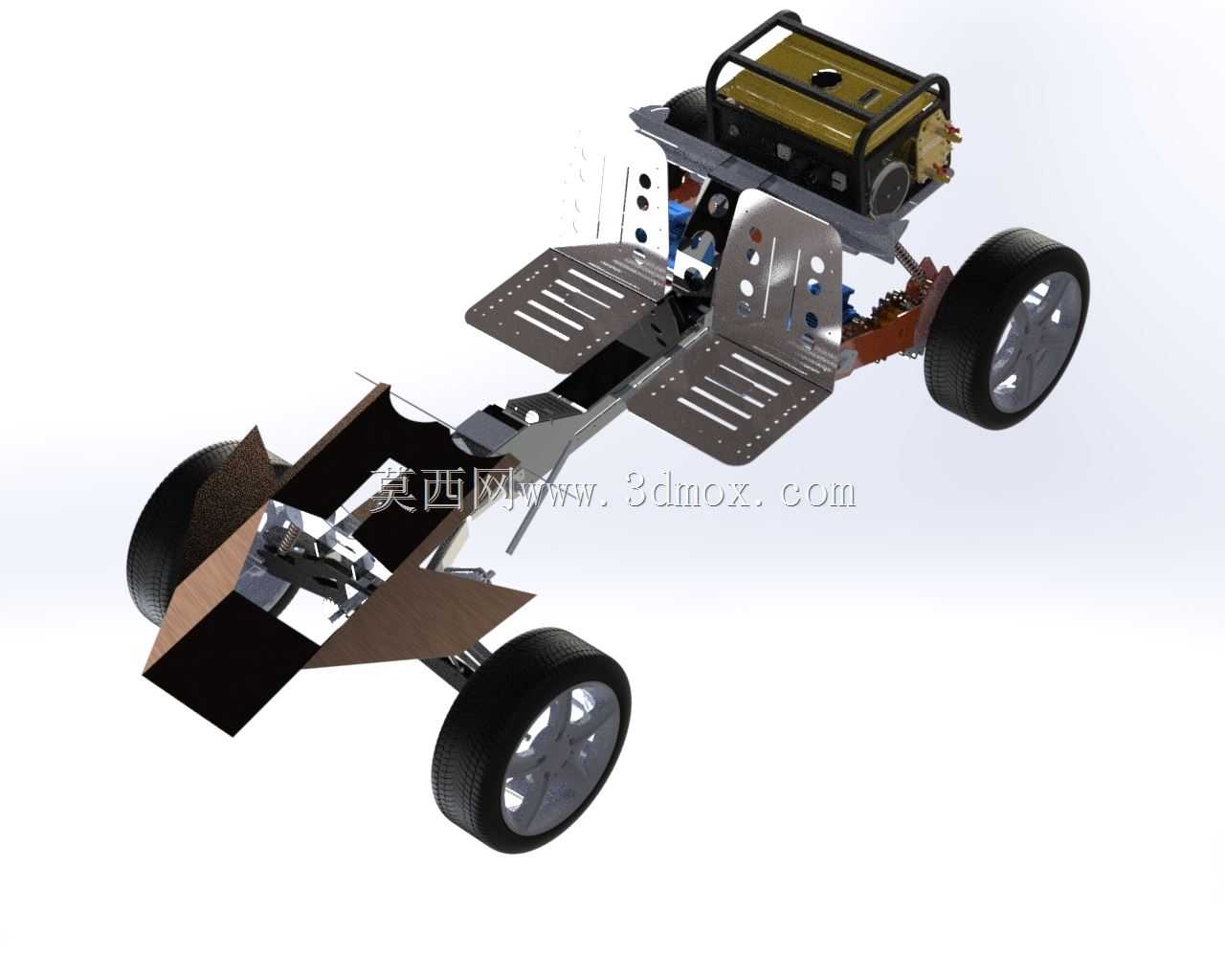

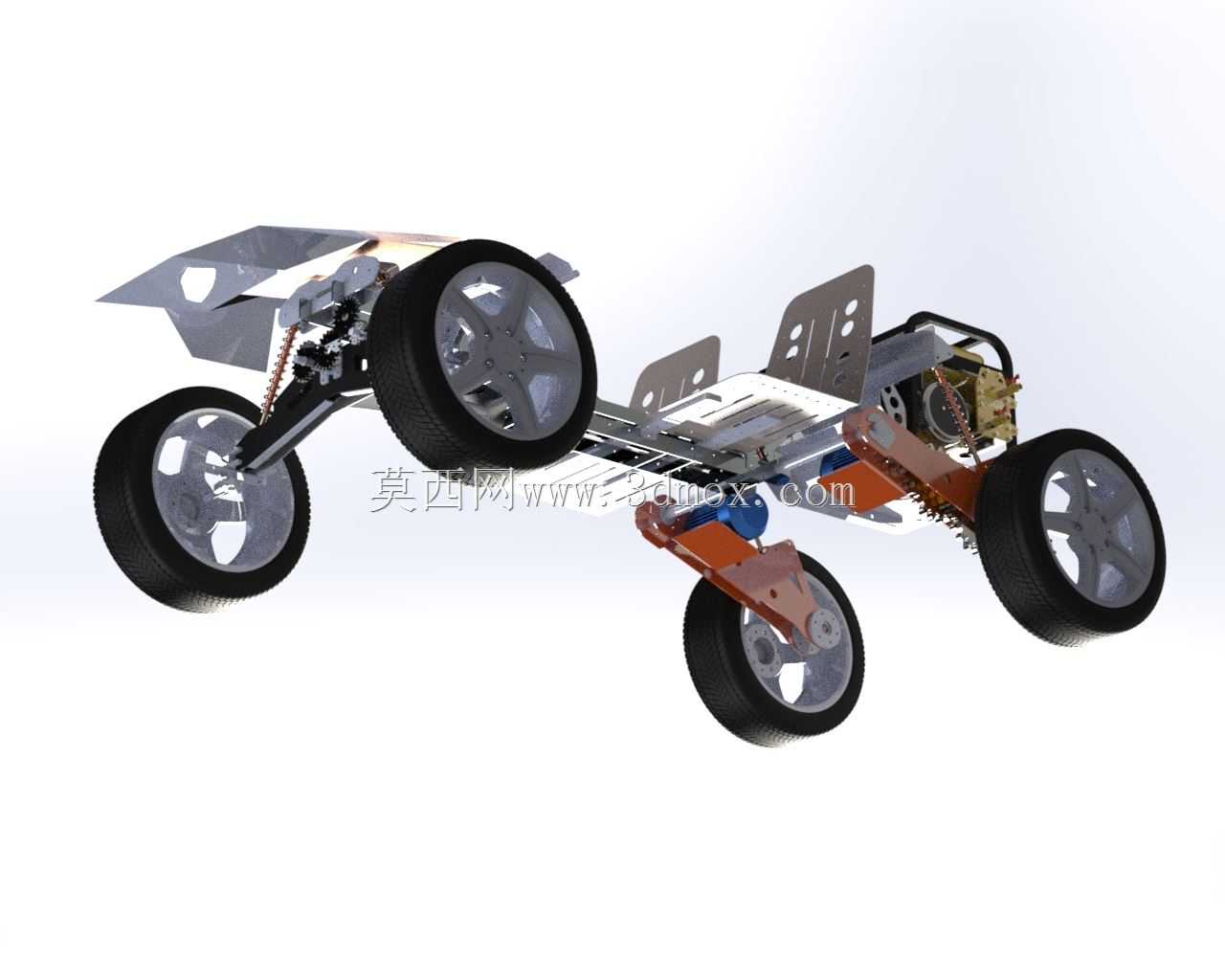

　　从结构设计思路来看，整个底盘采用分段式承载布局，前后段分别预留了独立悬架的安装位，中间的管架主梁采用镂空式踏板设计，既可以作为驾乘人员的踩踏支撑面，也能通过镂空结构快速排出行驶中带起的泥水、砂石，避免积留造成结构锈蚀。前后悬架均采用双叉臂式独立结构，摆臂的安装孔位预留了多组调节余量，实际装配时可以根据使用场景调整车轮外倾角、主销后倾角，在平整铺装路面行驶时可以调小悬架行程提升高速稳定性，在山地、泥地等非铺装场景下可以调大悬架行程，提升车轮的贴地能力，减少颠簸路面的车轮悬空概率。

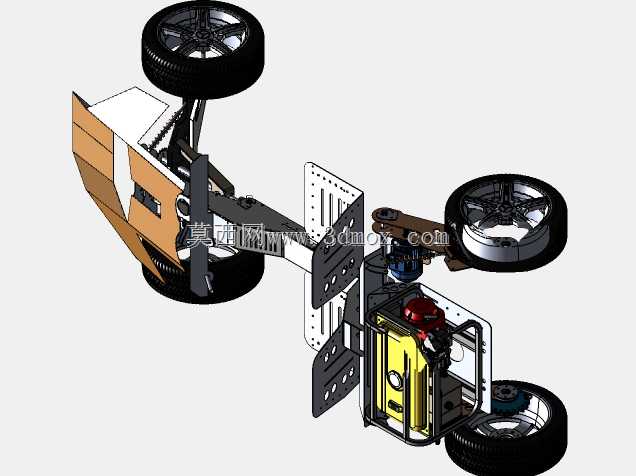

　　动力单元的安装位设置在底盘后段上方的开放式托架上，托架采用带防护栏的钣金折弯结构，既可以固定常规的内燃动力单元，也能换装电池组与驱动电机适配新能源动力方案，托架的安装孔采用通用化的长圆孔设计，不需要重新打孔就能适配不同尺寸的动力总成，大幅降低后期改装的加工成本。转向机构布置在底盘前段，转向拉杆的连接点采用球头铰接结构，能在悬架上下跳动时自动补偿位移量，避免转向干涉造成的轮胎异常磨损，转向柱的安装位预留了足够的延伸空间，可以根据驾乘人员的操作习惯调整方向盘的高度与前后位置。

　　行走部分采用大尺寸宽胎搭配镂空轮毂的配置，轮胎胎面的块状花纹深度足够在泥地、砂石路面提供充足的抓地力，轮毂的镂空设计可以在行驶中快速导出刹车机构产生的热量，避免长距离下坡制动时出现热衰减。底盘的最小离地间隙预留了足够的通过性余量，面对路面常见的凸起石块、浅坑都能顺利通过，不会出现底盘托底卡滞的问题；轮距的设定经过反复校核，在倾斜路面行驶时能保证足够的侧倾稳定性，不会因为重心过高出现侧翻风险。

　　从安装边界来看，整个底盘的宽度控制在常规单人通行的尺寸范围内，既可以在狭窄的林间小道、厂区通道内灵活转向，也能满足小型货运电梯的装载尺寸要求，方便不同场景下的转运。所有结构件的连接位置要么采用螺栓铰接的可拆卸设计，要么采用满焊焊接的固定结构，受力较大的悬架安装点、动力托架安装点都额外增加了加强筋板，避免长期颠簸受力出现结构开裂。踏板表面的防滑凸点设计，能在鞋底沾有水、泥的情况下保证踩踏摩擦力，避免驾乘人员上下车时滑倒。外露的管线全部预留了固定卡扣的安装位，装配时可以将刹车管线、动力线束沿着管架主梁规整固定，避免行驶中管线晃动与结构件摩擦造成破损。

　　这套结构没有多余的装饰性设计，每一处结构都服务于实际使用需求，不管是作为教学演示的底盘结构教具，还是作为改装特种小型车辆的基础平台，都能通过简单的附件加装快速适配场景，不需要对核心底盘结构做大规模改动，大幅缩短了二次开发的周期。
