针织机核心成圈传动环形组件结构

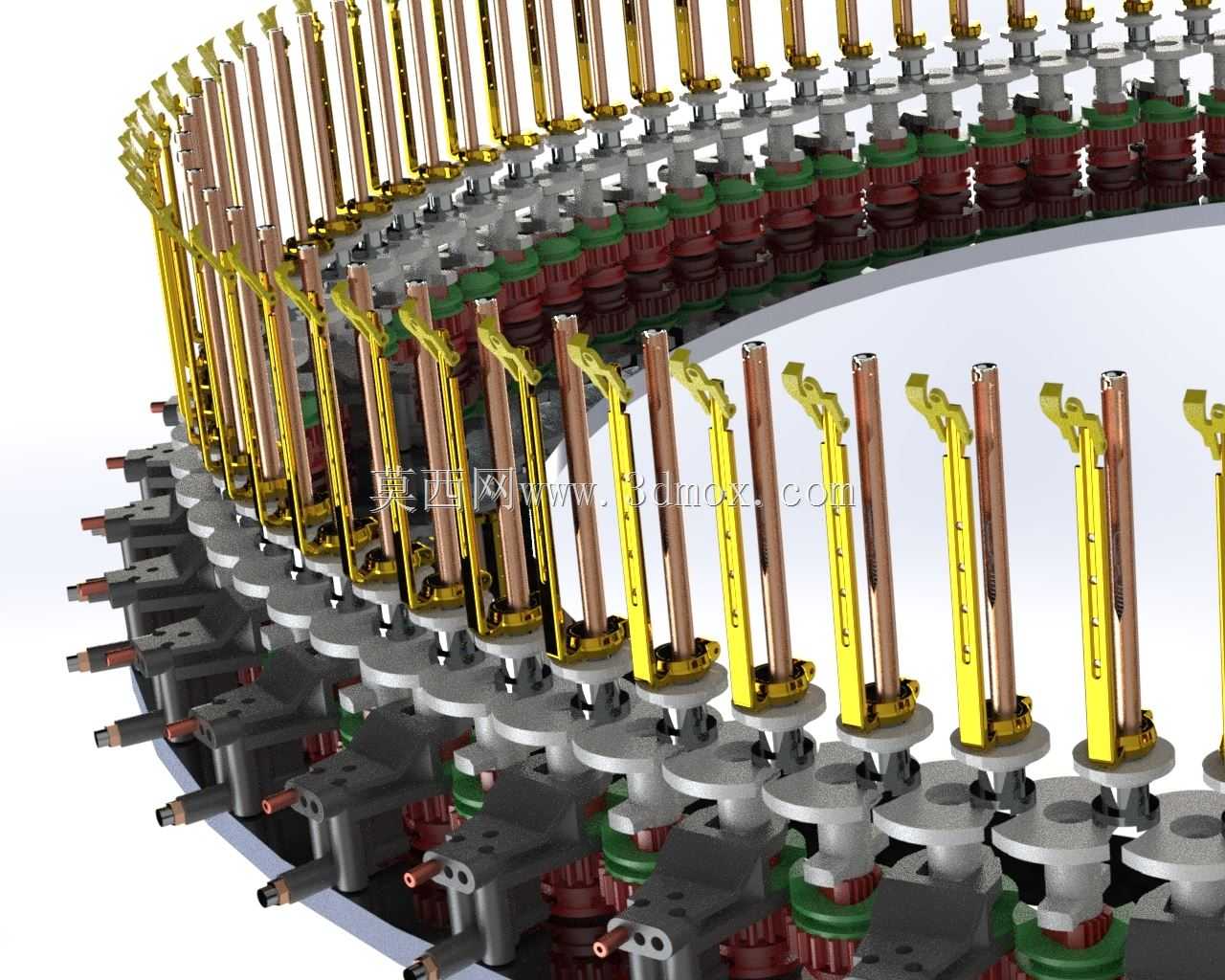

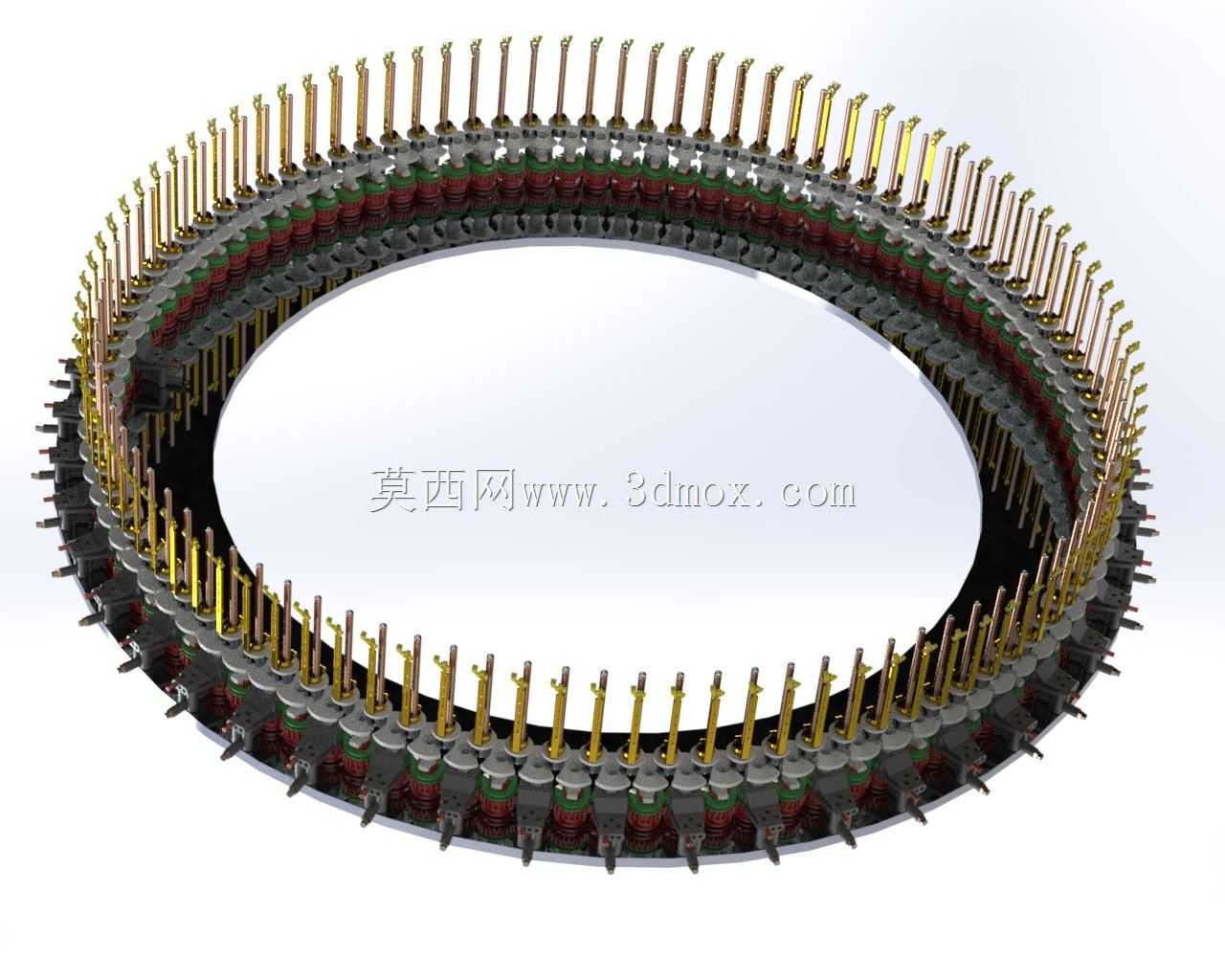

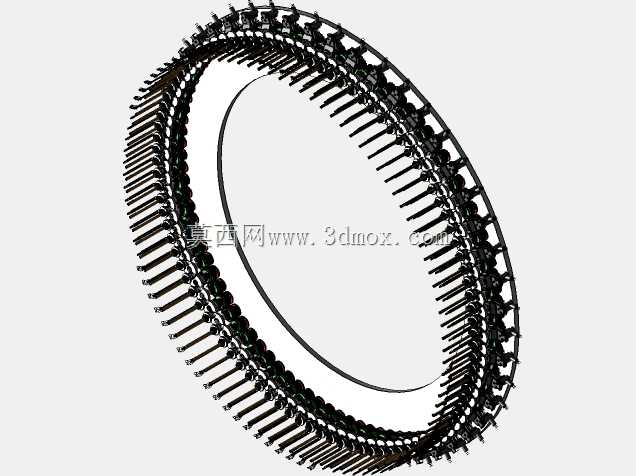

　　这套环形组件是针织设备核心成圈执行端的集成结构，日常在圆纬机、无缝内衣机等大直径圆筒针织设备上承担核心编织动作输出，直接决定织物的成圈均匀度、编织速度与花型适配能力。从结构布局来看，整体采用大直径环形整周排布设计，所有织针及配套驱动件沿环形基座圆周等距安装，每一个针位对应独立的织针升降驱动单元，相邻针位的间距根据设备机号做对应匹配，常规适配的设备筒径覆盖14英寸到42英寸区间，安装时以环形基座的内止口与设备针筒外圈做定位配合，端面通过周向均布的沉头螺钉完成锁紧，安装后需保证整周织针顶端的跳动量控制在0.02mm以内，避免编织过程中出现漏针、撞针问题。

　　设计过程中首先要匹配对应针织设备的成圈工艺曲线，每根织针的升降行程、走针轨迹都需要和三角轨道的曲面做完全适配，织针尾部的驱动块嵌入三角轨道的导槽内，设备运转时针筒带动整圈组件做圆周回转，固定在设备机架上的三角轨道通过驱动块带动织针做规律的升降往复动作，配合喂纱机构完成纱线的垫纱、带纱、闭口、套圈、脱圈、成圈整套编织动作。环形基座采用分段拼接式设计，每一段基座对应固定数量的针位单元，加工时可以单独完成单段的针槽铣削、驱动件装配，降低大直径整环加工的精度控制难度，同时后期维护时可以单独更换磨损的分段基座，无需更换整圈组件，降低设备运维成本。

　　从功能特性来看，整周排布的织针单元采用模块化装配设计，每个织针配套独立的复位弹簧与导向滑块，导向滑块与基座上的针槽采用小间隙滑动配合，配合面做硬化处理，表面粗糙度控制在Ra0.8以下，保证织针高速往复运动时的顺畅度，避免高速运转下出现卡滞、飞针问题。组件上的织针根据编织面料的不同可以更换对应型号，比如编织薄型面料时选用细针距的织针，编织厚型保暖面料时更换粗针距织针，更换时只需从针槽侧面抽出旧织针，插入新织针后锁定尾部卡扣即可，无需拆解整圈结构。环形基座的内部预留了润滑油路通道，运转时润滑油通过油路分配到每个针槽的配合面，形成持续油膜，降低滑动副的磨损量，延长组件的连续运转寿命。

　　实际应用场景中，这类环形组件直接决定针织设备的生产效率，常规配置下设备可以达到每分钟30转以上的回转速度，整圈数百枚织针同步完成成圈动作，编织出的圆筒面料无明显条痕、漏针缺陷。设计建模时需要重点校验相邻针位的运动干涉问题，尤其是织针升降到最高位置与最低位置时，相邻织针的针钩、针舌部位不能出现碰撞，同时要保证三角轨道驱动曲面与织针驱动块的接触压力控制在材料许用应力范围内，避免长期运转出现驱动块过度磨损、轨迹走偏的问题。安装边界上，组件的轴向定位基准为环形基座的下端面，与设备针筒的上端面贴合，径向定位依靠基座内圈与针筒外圈的H7/h6配合，装配完成后需要手动盘车检查整周织针的升降顺畅度，确认无卡滞点后再进行空载试运转，试运转时从低速逐步提升到额定工作转速，监测每个针位的温升情况，若局部位置温升过高则需要拆解检查对应针槽的配合间隙、润滑状态，排除装配偏差问题。

　　结构设计上还考虑了不同花型编织的适配性，部分针位可以预留选针器的安装接口，配合电子选针机构实现单针的独立动作控制，完成提花、移圈等复杂花型的编织，无需更换整套成圈组件，只需要在对应位置加装选针驱动件即可拓展设备的工艺适配范围。组件上的所有外露金属件都做了防锈处理，因为纺织车间内湿度相对较高，且存在飞花、短绒附着问题，防锈处理可以避免零件锈蚀导致的运动卡滞，同时光滑的表面也便于日常清理附着的飞花，减少维护工作量。
