六轴铰接式工业机械臂结构设计

项目分类:工业机器人 发布时间:2021-11-01 ID:353368

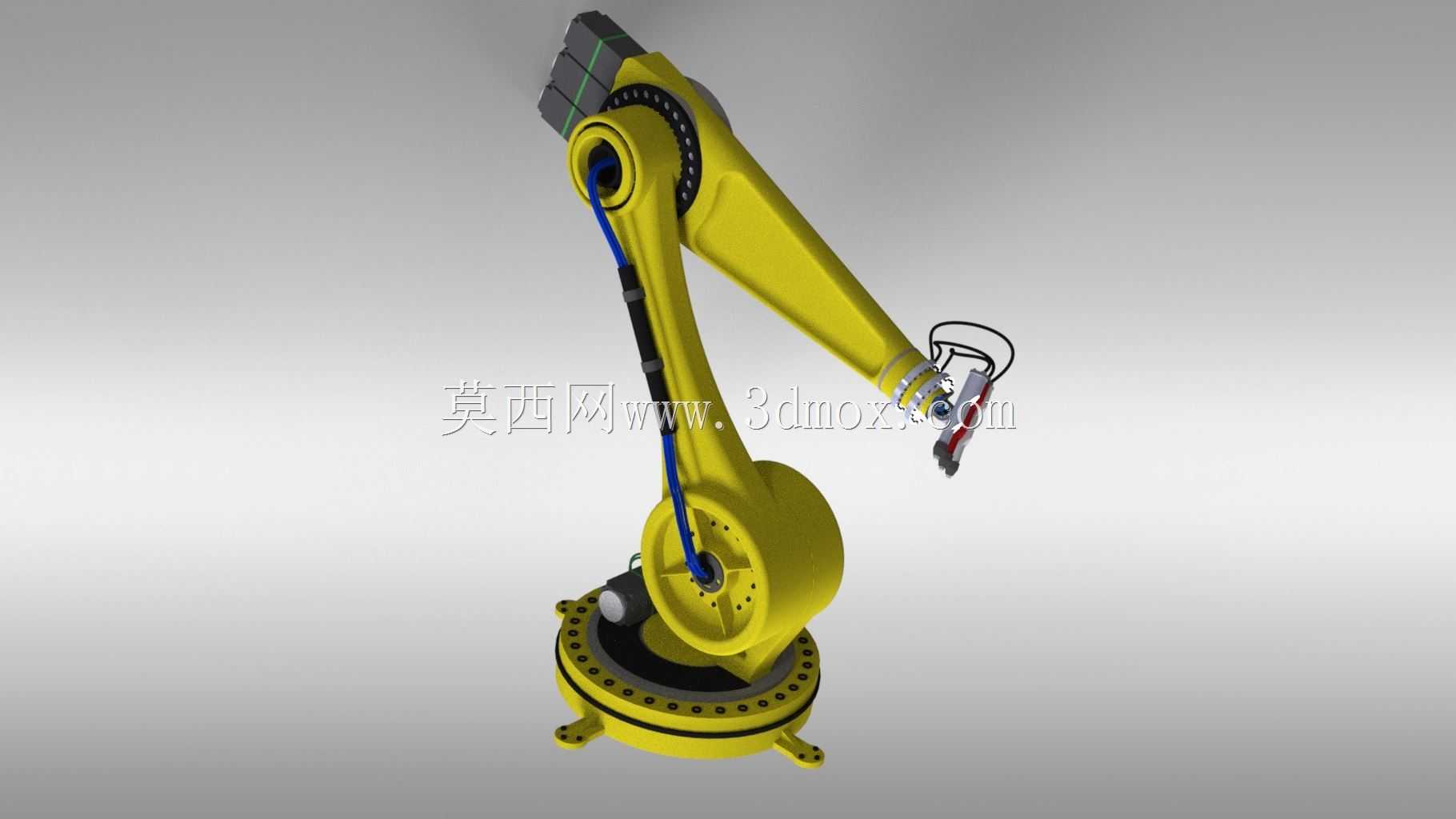

  • 六轴铰接式工业机械臂结构设计

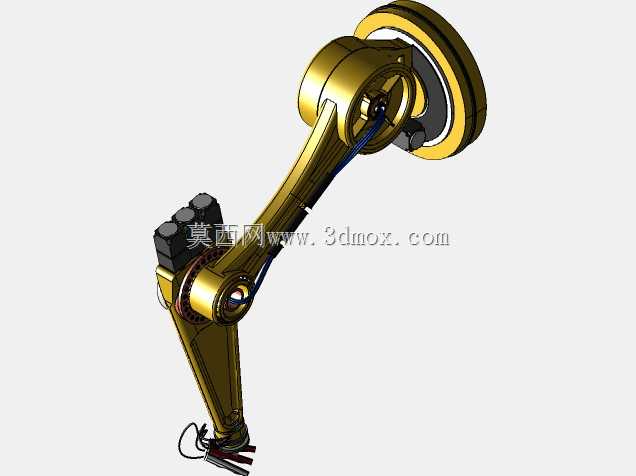

  • 六轴铰接式工业机械臂结构设计

  这款六轴铰接式机械臂的本体结构设计,核心围绕中负载搬运、上下料场景的作业覆盖需求展开,在做结构排布时最先敲定的是底座回转支承的安装边界,底座采用法兰式安装结构,底部预留的安装孔位适配常见的设备机台、地面固定基座的孔距标准,安装时不需要额外做转接板加工,能直接通过螺栓完成固定,底座内部预留了伺服电机、谐波减速器的安装腔,同时预留了线缆走线的中空通道,避免大臂回转时线缆出现拉扯、磨损的问题。大臂与底座的连接关节采用交叉滚子轴承承载,能同时承受径向、轴向的倾覆力矩,对应机械臂在满负载伸展时的受力工况,避免关节处出现形变影响重复定位精度。大臂的结构采用等强度变截面设计,靠近关节的位置做了加厚加强筋处理,向小臂延伸的方向逐步减薄壁厚,

  在保证结构刚性的前提下尽可能降低自身重量,减少关节驱动的负载余量,大臂外侧预留了管线卡槽,内置的动力线缆、信号线缆、末端执行器的气路管线都可以顺着卡槽排布,外部加防护盖板遮挡,避免作业过程中管线与周边设备、工件发生剐蹭。小臂与大臂的连接关节同样采用谐波减速传动,关节处的限位结构做了硬限位与软限位的双重设计,硬限位采用聚氨酯缓冲块,避免关节超程时出现刚性碰撞损坏传动部件,软限位的触发位置预留了足够的缓冲距离,匹配控制系统的减速停机行程。手腕部分采用三轴正交的结构设计,三个关节的轴线汇交于一点,能实现末端的任意姿态调整,手腕末端的法兰盘符合通用工业机器人的末端安装标准,可直接适配夹爪、吸盘、焊枪、打磨头等不同类型的末端执行器,

  不需要额外做转接法兰加工。在做三维建模时,所有关节的转动副都做了运动干涉检查,模拟了机械臂全行程运动时的各部件位置关系,确保大臂、小臂、手腕在任意姿态组合下都不会出现结构碰撞,同时对每个关节的运动范围做了参数化设置,可根据实际产线的布局需求调整各轴的软限位角度。从安装边界来看,这款机械臂的底座安装直径控制在常规产线预留的安装空间范围内,直立状态下的总高度适配常见的机床上下料工位的高度差,水平伸展时的作业半径覆盖常见的机台上下料、物料周转的作业范围,不需要对现有产线做大规模的布局改造就能完成部署。结构设计过程中对每个受力部件做了静力学仿真校核,满负载状态下大臂、小臂的最大形变量控制在精度允许范围内,关节处的轴承选型、

  螺栓强度等级都匹配对应的受力工况,确保长时间连续运行时的结构稳定性。管线排布的设计充分考虑了维护便利性,外侧的防护盖板采用快拆螺丝固定,需要检修线缆、更换管线时不需要拆解大臂主体结构,拆开对应位置的盖板就能完成操作,降低后期维护的时间成本。关节处的密封结构采用双唇形密封圈,能阻挡车间环境中的粉尘、切削液进入关节内部,保护减速器、电机等核心部件,适配机加工车间、焊接车间等多粉尘、多油污的作业环境。
