TASIMA联动式机械执行机构结构设计

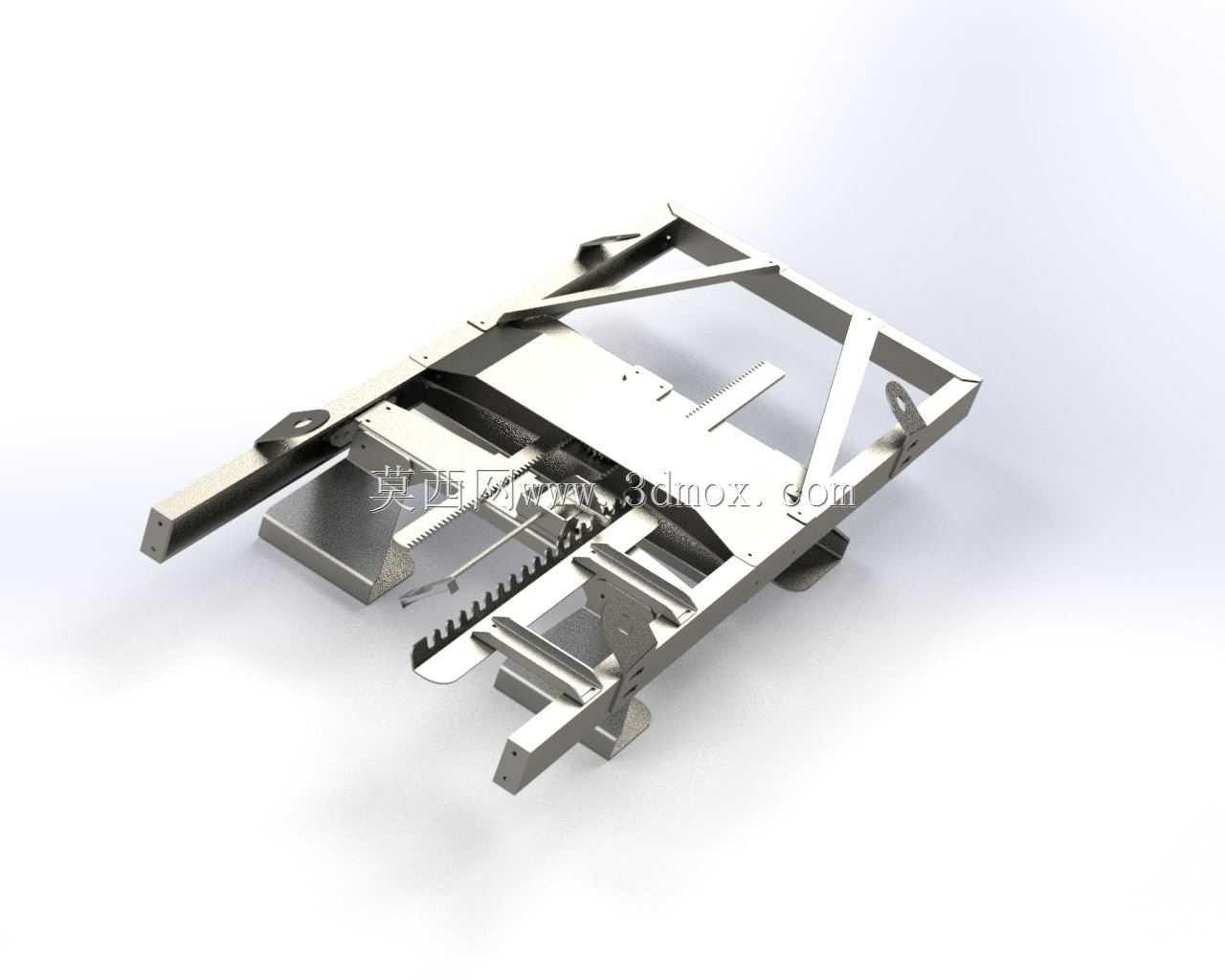

这套金属框架式联动执行结构，主要面向需要直线往复动作配合姿态调整的工位场景，常见于轻工产线的物料推送、定位夹持环节，也可适配小型专用设备的动作执行端，替代传统气缸搭配连杆的冗余布局，在紧凑安装空间内完成多自由度的复合动作输出。从结构布局来看，整体采用开放式型材焊接框架作为承载基体，框架两侧预留的带孔吊耳结构，直接对应安装工位的螺栓固定点位，安装时无需额外加工转接支架，可直接通过M8规格螺栓与设备主机架锁紧，整体外轮廓控制在长420mm、宽280mm、高110mm的范围内，安装边界预留了单侧30mm的操作维护空间，适配多数中小型设备的内部安装腔尺寸，不会与周边的走线、管路产生干涉。

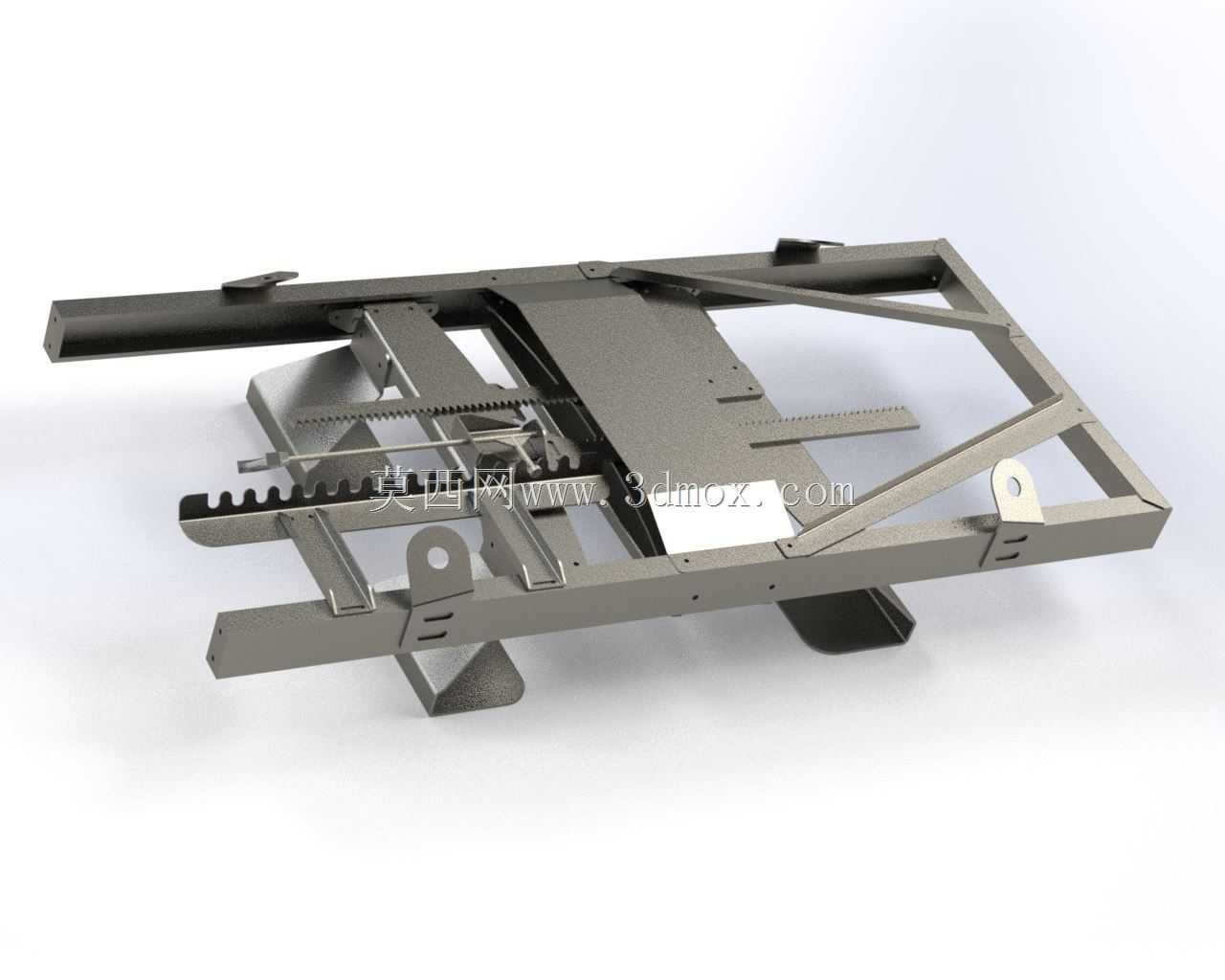

核心动作逻辑通过齿条与摆杆的配合实现，底部的直线齿条作为主动输入件，与驱动端的齿轮啮合后，可带动上方的多组摆杆同步动作，摆杆末端的压块结构可根据实际工况更换为橡胶垫、金属定位销或者夹持爪，满足不同物料的接触需求。设计时特意将齿条的行程设置为120mm，对应摆杆的摆动角度为0-35度，既保证动作末端有足够的压紧力，也避免超程导致构件出现塑性变形，齿条两侧设置的导向块采用聚四氟乙烯材质镶嵌，无需额外加注润滑脂即可长期保持低摩擦运行，减少日常维护的工作量。

框架上的斜向加强筋并非冗余设计，在摆杆动作到最大行程时，机构会产生垂直于框架平面的倾覆力矩，斜向筋刚好将力矩传导到两侧的安装吊耳位置，避免框架中部出现应力集中导致的变形，经过受力校核，在最大150N的末端负载下，框架的最大形变量不超过0.12mm，完全满足工位定位的精度要求。所有铰接位置都采用了翻边孔配合销轴的结构，没有使用额外的轴承件，在低转速、低负载的工况下，这种结构的成本更低，同时铰接位置的间隙控制在0.05mm以内，不会出现动作卡顿或者回程间隙过大的问题。

从实际使用的角度出发，这套结构的所有外露构件都采用了不锈钢板材激光切割后折弯焊接成型，表面经过拉丝处理，在有少量切削液或者粉尘的工况下也不会出现锈蚀，日常清理只需要用压缩空气吹扫缝隙内的杂物即可。构件上的所有安装孔都采用了统一的孔位公差标准，易损件比如齿条、摆杆压块都可以直接拆卸更换，不需要整体拆解机构，更换单个零件的时间不超过5分钟，适配产线快速维护的需求。设计时也考虑了驱动端的适配性，齿条的输入端预留了标准的气缸连接头安装位，也可以更换为电动推杆或者伺服电缸作为动力源，不需要修改主体框架结构，可根据现场的动力配置灵活调整。

在动作时序上，当齿条向前推进时，首先带动前端的定位挡块抬起，对输送线上的物料进行初步定位，待齿条行进到80mm行程位置时，两侧的压杆同步下压，将物料牢牢压紧在工位基准面上，整个动作的时序完全通过构件的几何位置关系保证，不需要额外设置传感器或者PLC程序进行时序控制，大幅降低了电气控制的复杂度，也减少了电气故障导致的停机概率。这种纯机械联动的设计思路，在一些对可靠性要求极高、不方便布置过多检测元件的工位上，相比电控多气缸联动的方案稳定性提升明显，不会因为传感器误触发导致动作错乱。
