小型坚果脱壳处理设备结构设计

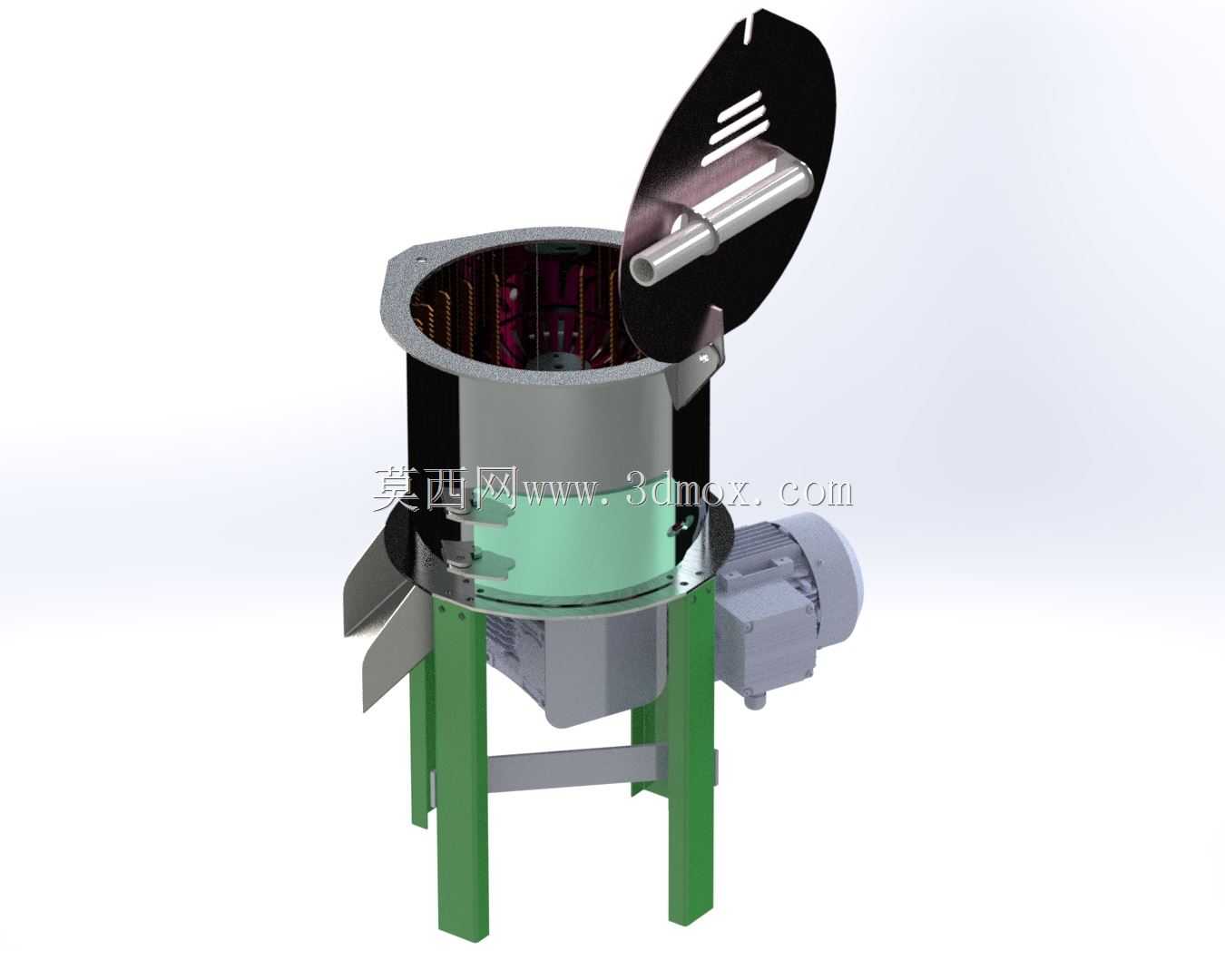

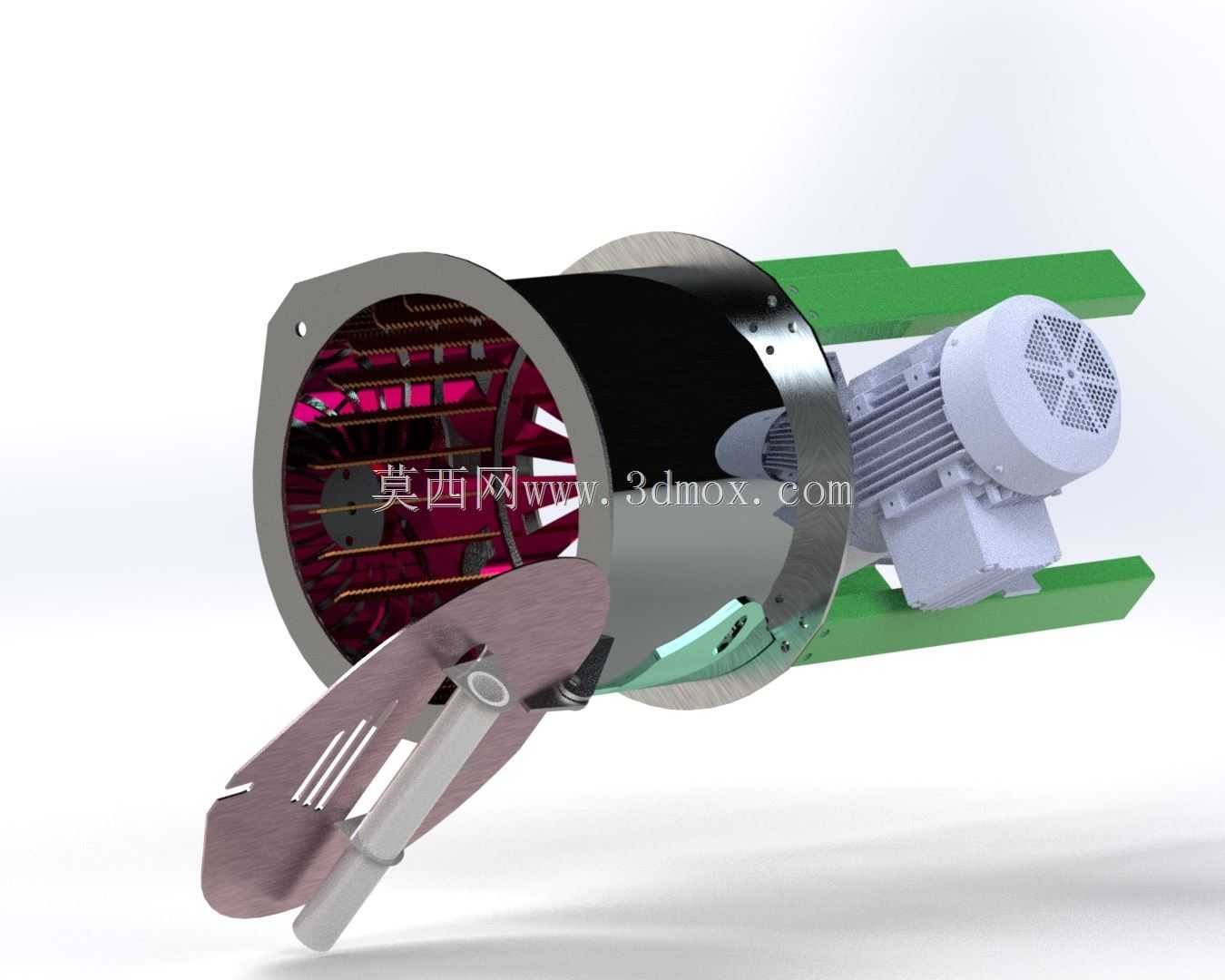

　　这套结构针对小型坚果初加工场景设计，主要适配个体加工户、小型农副加工站点的核桃类带壳坚果破壳取仁作业，区别于大型工业生产线的连续式破壳设备，该结构采用立式单腔体布局，占地空间小，无需复杂的外接管线配套，接入常规动力即可完成单批次的破壳分选作业。从结构组成来看，上部为可翻转开启的圆形上盖，通过侧边铰接结构与腔体连接，上盖内侧设置导向筋条，闭合后可与腔体内部的旋转叶轮形成稳定的作业腔室，上盖开设的长条形观察槽可在作业过程中随时查看内部破壳状态，无需停机开盖即可判断腔内物料的处理进度，避免过度破壳导致果仁破碎率过高的问题。腔体内部采用放射状布置的弹性拨料叶轮，叶轮与腔体侧壁预留适配坚果尺寸的间隙，作业时叶轮低速旋转，通过拨片与侧壁的挤压、

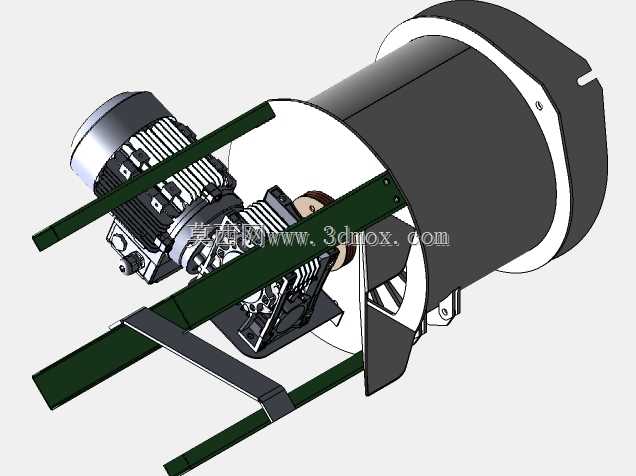

　　揉搓作用完成坚果外壳的破裂，同时利用旋转产生的离心力将破裂后的果壳与果仁向腔体下部推送，区别于刚性击打式破壳结构，这种揉搓式的破壳方式可大幅降低果仁的破损率，适配薄皮核桃、巴旦木等外壳硬度适中的坚果品类。腔体下部设置锥形导料段，破壳完成的物料通过导料段的倾斜面汇集到侧方的出料导槽，导槽采用倾斜式平板结构，可直接对接收纳容器或者小型输送装置，无需额外设置导料机构即可完成物料的导出。设备底部采用三根均匀布置的支腿结构，支腿与腔体下部的安装法兰通过螺栓连接，支腿长度可根据实际安装场景调整，保证设备放置的稳定性，同时支腿预留的安装孔可将设备固定在水泥基座或者钢制工作台面上，避免作业过程中因旋转振动产生位移。

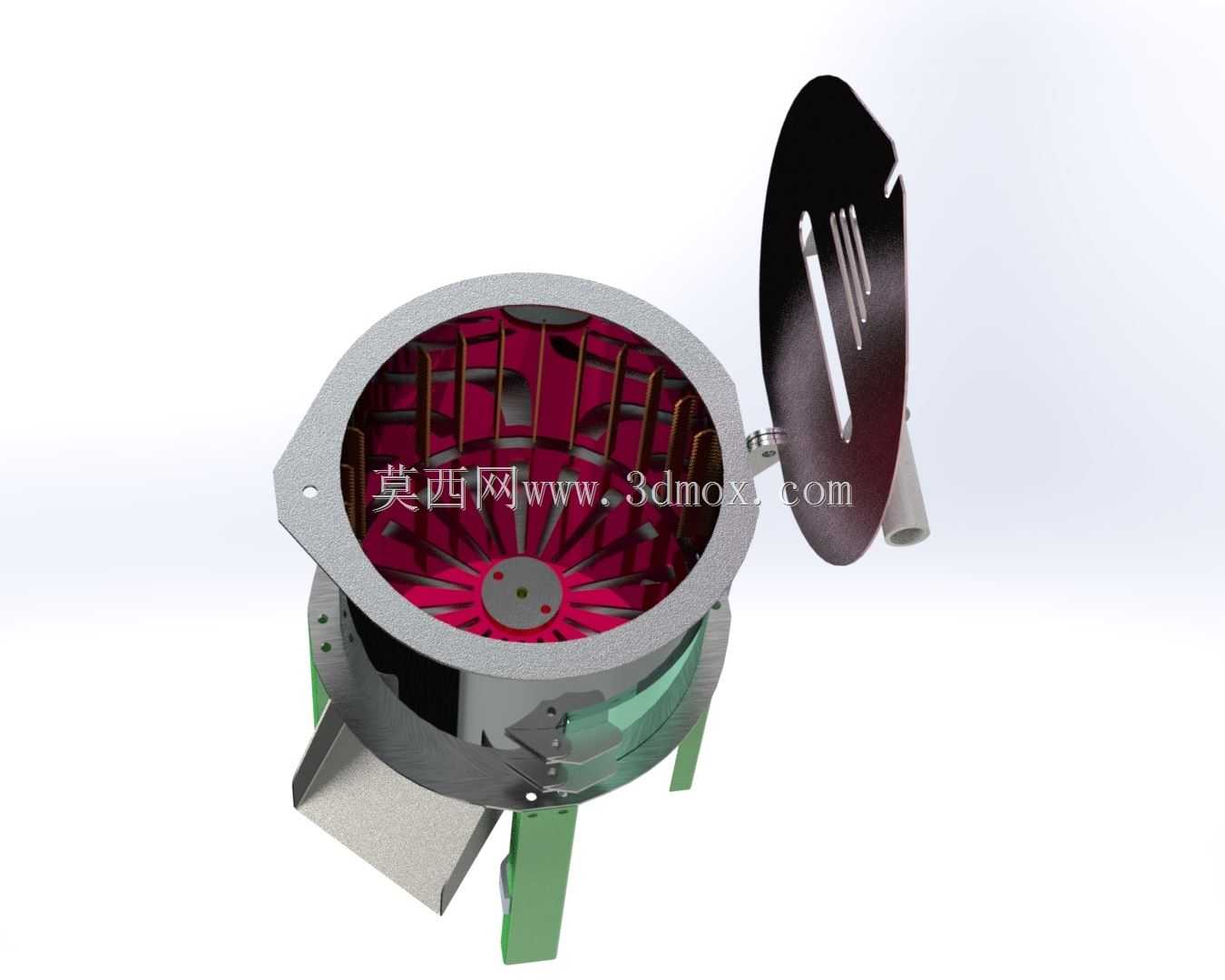

　　设计过程中重点考虑了日常清理与维护的便利性，上盖翻转角度可达到120度以上，开启后可完全暴露内部叶轮与腔体内壁，作业完成后可直接对内部残留的果壳碎屑进行清理，叶轮与主轴采用快拆式连接结构，松开顶部的紧固螺母即可将叶轮整体取出，对磨损的拨片进行更换，无需拆解整个腔体结构。腔体侧壁采用分段式拼接结构，上部的作业腔段与下部的导料段通过法兰螺栓连接，当侧壁因长期摩擦出现磨损时，可单独更换上部腔段，降低后期维护成本。安装边界方面，设备整体最大外径控制在600毫米以内，不含支腿的腔体高度为450毫米，加上支腿后的总高度为750毫米，出料导槽的最低点距离地面高度为400毫米，适配常规的物料收纳箱放置高度，上盖完全开启后的总高度为1100毫米，

　　安装时需在上部预留不小于400毫米的操作空间，方便开盖清理与维护作业。结构受力层面，腔体上部的安装法兰设置三个均匀布置的吊耳孔，方便设备吊装转运，支腿与腔体连接位置设置加强筋板，可承受叶轮旋转产生的径向载荷与物料挤压的交变载荷，保证长期作业的结构稳定性，上盖的锁扣结构采用快拆式搭扣，闭合后可保证上盖与腔体的贴合度，避免作业过程中物料从接缝处甩出。
