小型橄榄纤维纺织加工设备结构设计

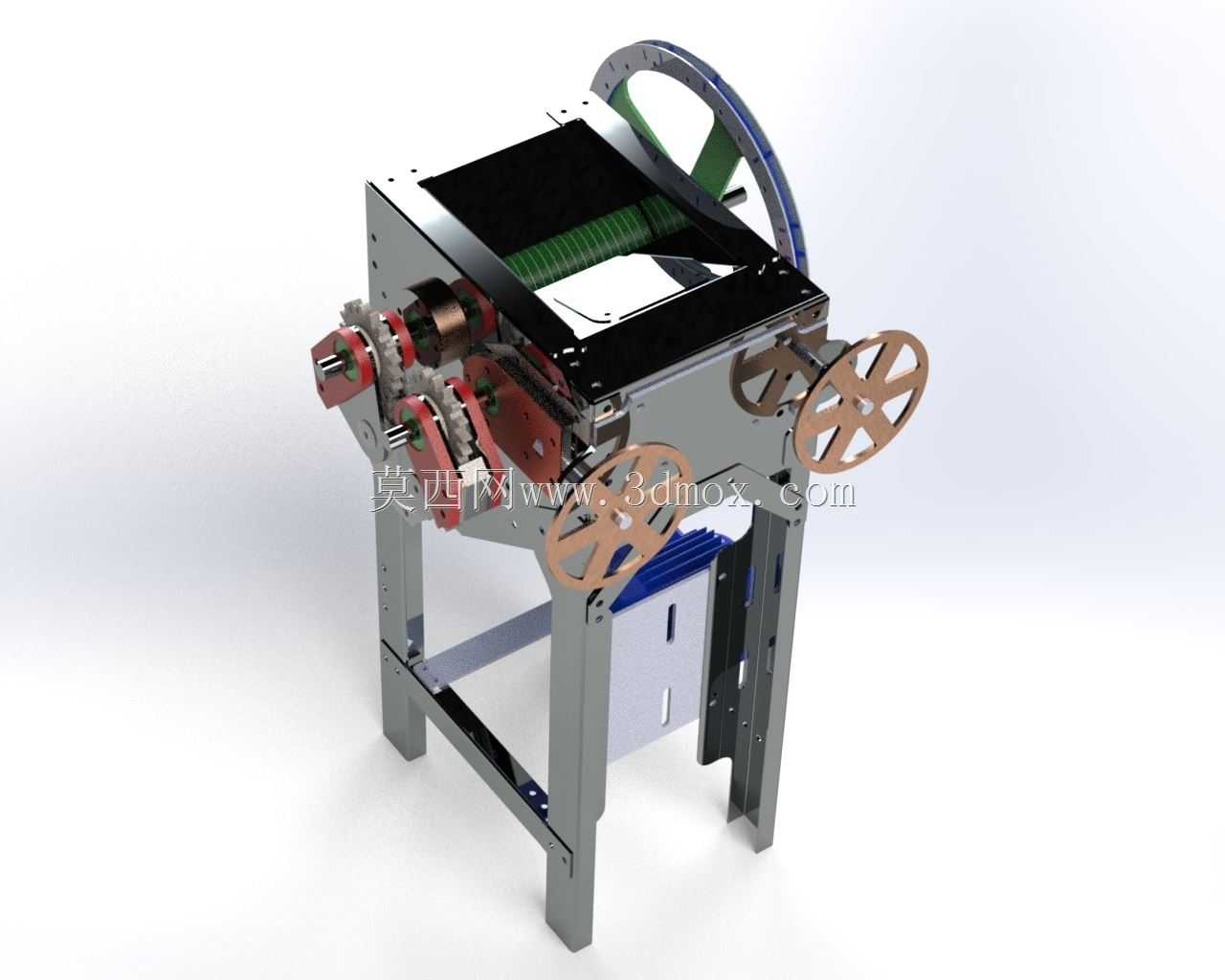

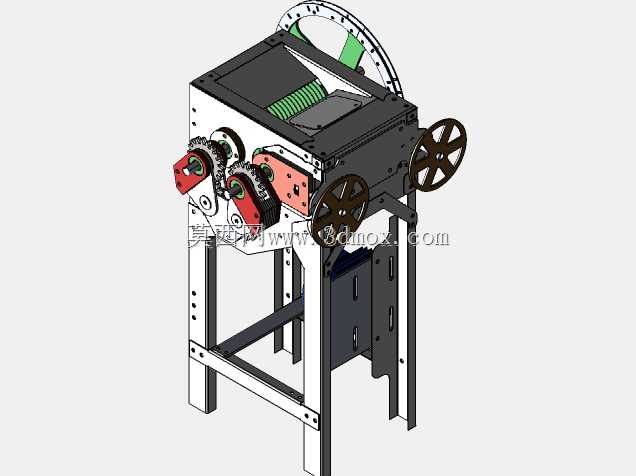

　　在天然植物纤维加工的小型工坊生产场景中，这类针对橄榄纤维处理的纺织加工设备，主要承担纤维原料的开松、梳理与初步成条工序，适配小规模特色植物纤维纺织品的生产需求，区别于大型棉纺流水线的大占地、高产能特性，该设备更偏向小批量、多品类的柔性加工场景，能够处理常规棉纺设备难以适配的橄榄韧皮纤维原料，填补了小众天然纤维小型加工设备的选型空白。从设备的整体结构布局来看，采用立式方管焊接机架作为承载主体，机架底部预留了地脚安装孔位，安装时可通过膨胀螺栓与混凝土地面固定，整体安装边界控制在长1200mm、宽700mm、高1500mm的空间范围内，不需要额外搭建大型设备基础，普通生产车间的平整地面即可满足安装要求，机架中部设置了横向加强横梁，

　　既提升了整体结构的抗扭刚度，也为下部的传动护罩、接料组件提供了安装点位。设备上部的作业腔体采用折弯钢板拼焊结构，腔体内部设置了带针布的梳理辊组，进料端设置了可调式压料板，能够根据喂入纤维层的厚度调整压紧间隙，避免纤维喂入过程中出现卡顿、喂入不均的问题；腔体顶部设置了可开合的防尘盖板，日常生产时盖板闭合能够减少纤维飞絮散逸，需要清理腔体内部残留纤维、更换梳理针布时可直接翻开盖板，不需要拆解额外的连接结构，日常维护的操作空间充足。设备的动力传递采用多组带轮与齿轮组合的传动方案，侧面外露的铜质带轮分别对应不同转速的输出轴，通过V带将电机动力传递至各作业辊组，带轮外侧预留了安全护罩的安装螺孔，实际投产时加装金属护罩即可满足生产安全规范，

　　齿轮传动部分集中布置在设备侧部的密封腔体内，腔体内可加注润滑脂，能够长期维持传动精度，减少日常维护的润滑频次。设备侧部设置的大直径手轮，主要用于手动盘车调整辊组间隙，在设备调试、故障排查时，不需要启动电机即可转动作业辊组，方便操作人员观察内部纤维的梳理状态，调整各辊组之间的隔距尺寸。出料端设置在设备下部的护罩位置，经过梳理的纤维条会顺着导料板输出至接料容器，导料板的倾斜角度经过结构优化，能够避免纤维在出料位置堆积缠绕，不需要操作人员频繁清理出料口。从设计思路层面来看，该设备没有追求过高的自动化程度，而是优先考虑小型生产场景的实用性与维护便捷性，所有易损的针布、传动带都采用标准件选型，更换时不需要定制特殊配件，

　　降低了设备的后期使用成本；整体结构没有复杂的曲面外壳，所有钣金件都采用常规折弯、焊接工艺即可加工，加工难度低，适合小型机械加工厂进行小批量生产制造。机架的支腿高度经过人体工程学优化，操作人员站立作业时，进料口的高度刚好适配手部操作的舒适区间，长时间喂料作业也不容易产生肢体疲劳。设备的传动系统设计中，各辊组的转速比经过匹配，能够保证纤维在梳理过程中不会被过度拉扯断裂，尽可能保留橄榄纤维的原有长度，提升最终成纱的纤维强度，同时也能减少短纤维飞絮的产生，改善生产车间的作业环境。在安装布局方面，设备的电机安装位预留于机架后侧下部，不会占用侧面的操作空间，电气控制按钮可布置在机架侧方的立柱上，操作人员站在进料侧即可完成设备的启停、急停操作，不需要额外挪动位置。各传动节点的轴承座都采用外置式安装设计，轴承出现磨损时可直接从外部拆卸更换，不需要拆解设备的主体腔体结构，大幅缩短了设备故障停机的维修时间。针对橄榄纤维含杂量较高的特性，腔体下部还预留了落杂空间，梳理过程中分离出的植物碎屑、硬梗会直接落入下部的集杂抽屉，不需要停机即可抽出抽屉清理杂质，能够连续维持较长时间的稳定作业。
