现代弧形玻璃顶户外遮阳林冠结构设计

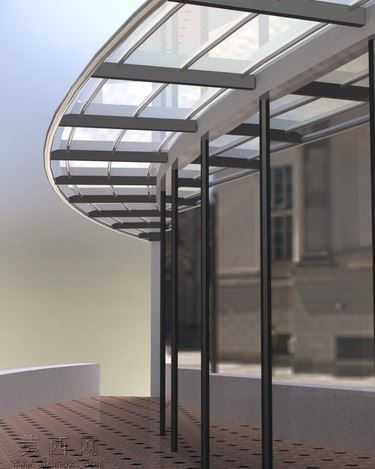

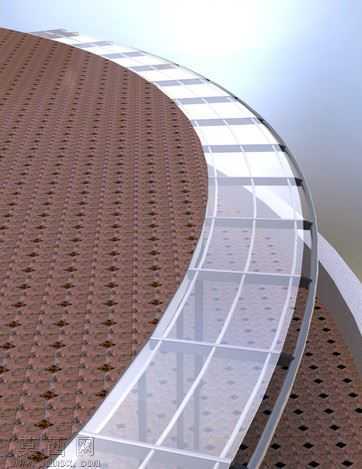

本作品为户外弧形玻璃顶林冠遮阳结构的三维设计成果，建模阶段采用SolidWorks完成全参数化建模，首先依据户外人行通道的遮雨遮阳需求确定整体跨度与悬挑尺寸，以流畅的弧形曲面作为顶棚轮廓，通过放样命令生成顶棚的主支撑龙骨框架，每一根竖向立柱都与顶部弧形龙骨做了精准的装配约束，保证整体结构的受力合理性。建模过程中对玻璃面板的分格做了精细化处理，每块玻璃都匹配对应龙骨的安装卡槽，预留出密封胶条与固定压块的装配间隙，还原实际施工的安装逻辑。渲染阶段采用写实渲染流程，金属支撑构件赋予哑光深灰金属材质，调整金属粗糙度参数模拟户外氟碳喷涂的质感，避免过度反光造成的视觉突兀；玻璃面板采用半透明清玻材质，添加轻微的反射与折射参数，还原真实玻璃的透光与环境反射效果，地面赋予户外透水砖材质，添加自然的光影投射效果，模拟晴天日光下林冠结构投下的柔和阴影，直观呈现成品安装后的视觉效果。结构设计上采用多立柱均匀排布的支撑形式，顶部弧形龙骨采用变截面设计，悬挑端适当减小截面尺寸减轻自重，根部与立柱连接位置做加强处理，兼顾造型美观度与结构稳定性；顶棚边缘做收边处理，避免玻璃边缘外露造成安全隐患，整体线条流畅自然，弧形轮廓弱化了金属结构的生硬感，可适配园区步道、建筑入口、连廊等多种户外场景。设计思路围绕实用与美观结合的核心，摒弃传统直线型雨棚的刻板造型，采用舒展的弧形轮廓提升视觉观感，同时保证足够的遮覆面积，玻璃材质的选用保证顶棚下方的采光效果，避免封闭式顶棚造成的压抑感，金属框架的耐用属性也适配户外长期使用的耐候需求，整体模型完整还原了从支撑结构到面层安装的全部细节，可用于方案展示、施工参考等场景。
