印痕式气嘴连接接头剖面结构设计

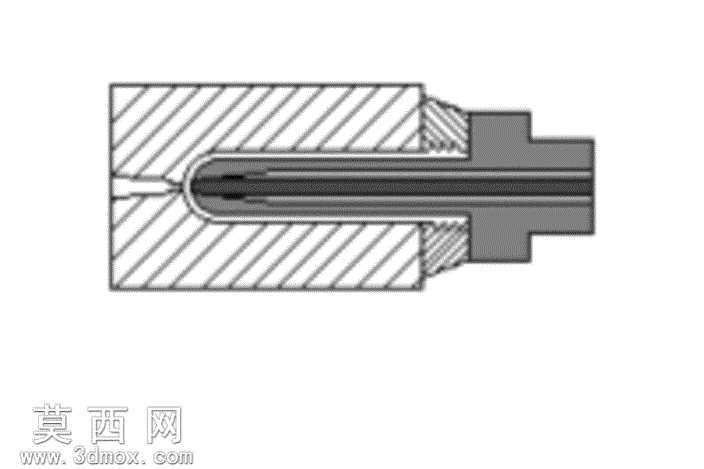

本作品采用SolidWorks进行三维参数化建模，完整还原了印痕式气嘴连接接头的内部装配结构与外部轮廓特征，建模过程中优先采用草图驱动的特征建模方式，先绘制接头的中心轴线作为基准，依次构建外螺纹连接段、主体承压段、内部芯轴装配腔、端部密封锥面等核心结构，所有配合面均按照机械加工公差要求设置合理的建模间隙，保证虚拟装配时无干涉错位问题。模型的剖面视图完整呈现了内部双层同轴结构，外层为金属材质的接头壳体，建模时赋予了磨砂碳钢材质，通过调整材质粗糙度、金属度参数还原金属机加工后的哑光质感，剖面的剖面线区域严格对应壳体的实体填充区域，清晰区分实体与空腔结构；内部为同轴设置的通气芯轴，芯轴与外壳之间设置有环形密封腔，端部的圆弧过渡密封面建模时做了相切约束，保证密封面的顺滑度，避免应力集中问题。设计过程中重点考量了接头的印痕密封特性，端部与外接部件接触的位置设置了适配的压合轮廓，保证通气时的密封性能，芯轴的中心通气孔采用等径通孔设计，减少气流通过时的阻力损失，外壳外侧的外螺纹特征采用螺旋线扫描切除生成，完整还原螺纹的牙型角与螺距参数，保证与标准连接件的适配性。渲染阶段采用正交剖面视角，搭配均匀的工程图式打光，避免多余光影遮挡结构线条，清晰展示内部各零件的装配位置、配合关系与气流通道走向，所有结构特征均参考实际气动接头的加工工艺设计，无冗余建模特征，模型可直接用于结构验证、工程出图、3D打印样件制作等场景，能够直观呈现该类印痕式气动接头的工作原理与装配逻辑，为同类气动连接件的结构优化提供直观的三维参考。
